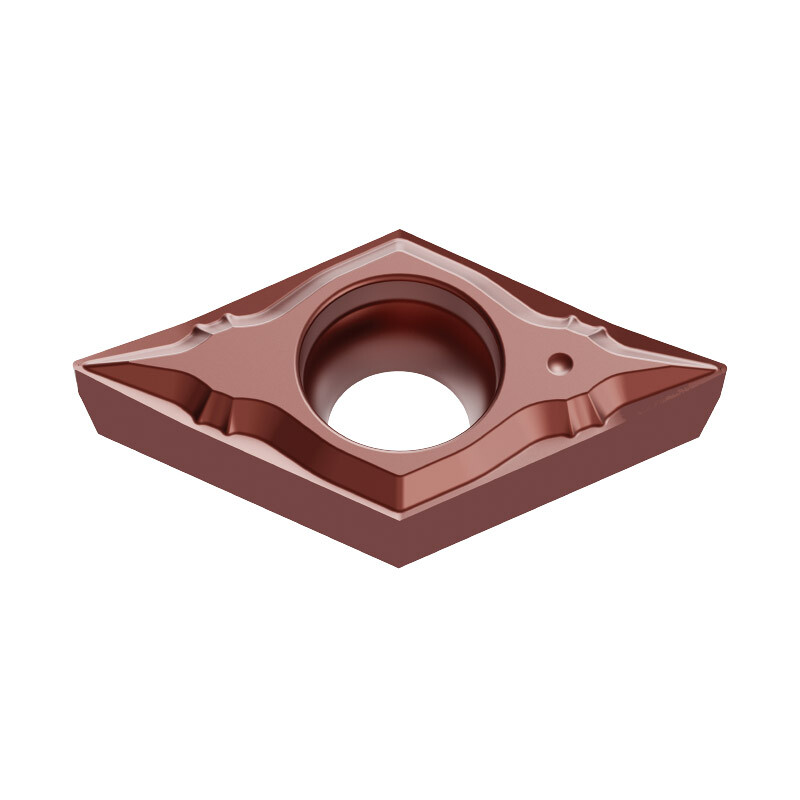

DCGT 070202E-UF AP301M

DCGT 070202E-UF AP301M - soustružnická destička výrobce Achteck pro soustružení. Konkrétní varianta je dodávána v jakosti AP301M. Destička má pozitivní provedení s jmenovitým úhlem hřbetu 7°.

Jakost pro obrábění menších součástí z oceli a korozivzdorné oceli, s odolností proti nárůstku. U žárupevných slitin je doporučena pro nižší rychlosti a lehce přerušovaný řez.

Použití a technické vlastnosti

Jakost AP301M využívá submikronový tvrdokov a nanovrstvený PVD povlak. Pro soustružení korozivzdorných ocelí kombinuje odolnost proti opotřebení a vyštipování s hladkým povrchem, který omezuje nárůstek. Výrobce uvádí použití v souvislém i přerušovaném řezu.

Jakost AP301M pro přesné soustružení menších součástí využívá hladký povlak pro odolnost proti oxidaci a opotřebení. Brožura pro broušené soustružnické destičky uvádí obrábění uhlíkových a legovaných ocelí i korozivzdorných ocelí.

Geometrie E-UF je určena pro velmi jemné dokončování a dokončování s malým posuvem a malou hloubkou řezu. Obvodově broušené provedení podporuje rozměrovou přesnost a kontrolu třísky. Konkrétní materiál obrobku se volí podle osazené jakosti.

Technické parametry

• Výrobce: Achteck
• Označení: DCGT 070202E-UF AP301M
• Provedení destičky podle úhlu hřbetu: pozitivní (7°)
• Jakost: AP301M
• Tvar destičky: kosočtvercová
• Vrcholový úhel: 55°
• Provedení řezného materiálu / povlak: PVD
• Oblast použití jakosti ISO: M25 (M15-M35); S25 (S15-S35)
• Geometrie / utvářeč třísky: UF
• Rohový rádius RE: 0,20 mm
• Průměr vepsané kružnice IC: 6,35 mm
• Tloušťka destičky S: 2,38 mm
• Průměr otvoru D1: 2,80 mm
• Úhel hřbetu AN: 7°

Rozsahy řezných parametrů

• Doporučený posuv: 0,02-0,15 mm/ot
• Doporučená hloubka řezu ap: 0,10-1,40 mm

Uvedené rozsahy pro danou geometrii přizpůsobte obráběnému materiálu, zvolené jakosti, poloměru špičky, tuhosti sestavy, upnutí obrobku a chlazení.
