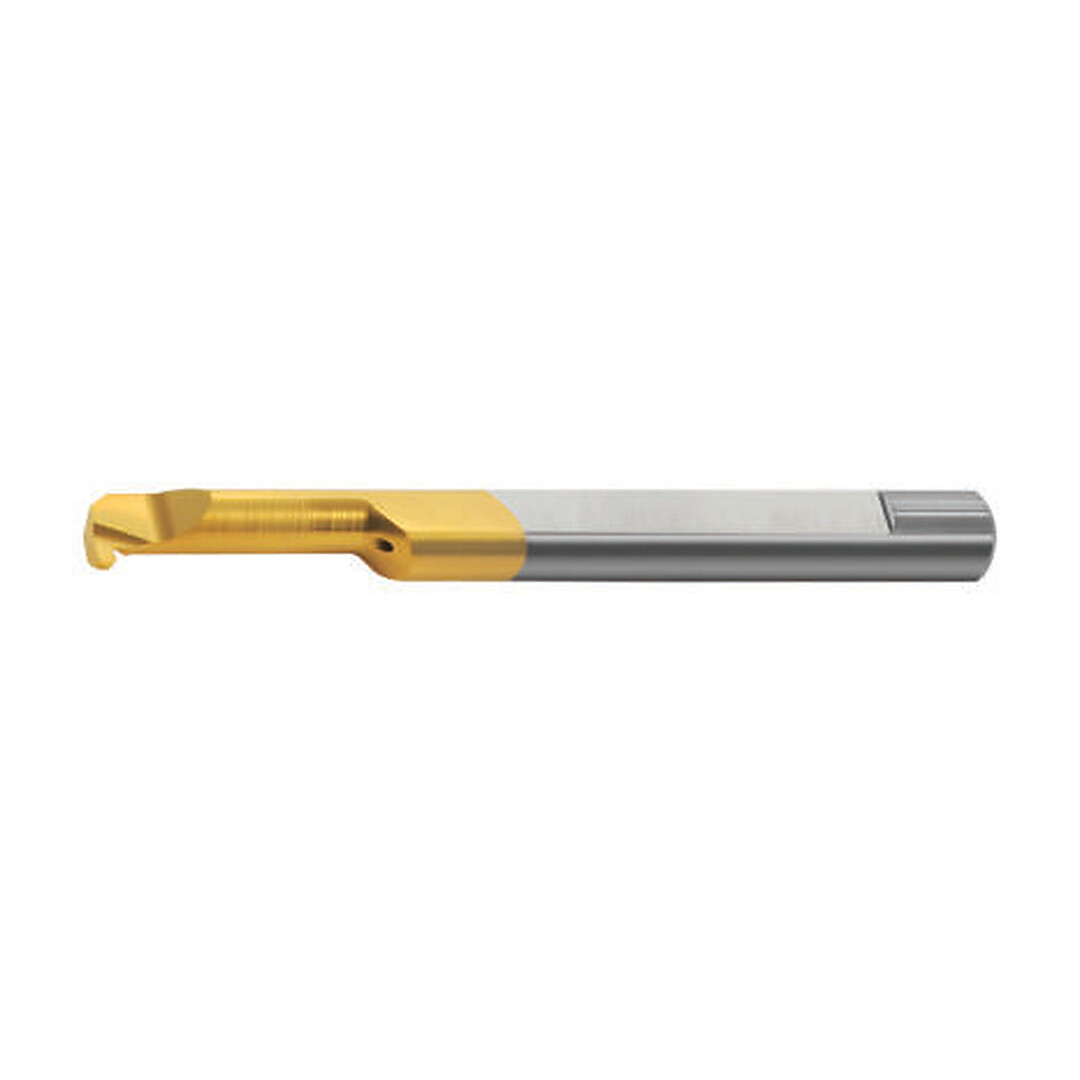

Mikronástroj pro zapichování s plným rádiusem, MKR6R0.3L10K20
Miniaturní karbidový nůž pro vnitřní drážky s plným rádiusem. Profil určuje poloměr R a šířka W. Katalog uvádí toleranci poloměru R ±0,025 mm. Pravé provedení nástroje.
Řezná jakost a použití
K20: Nepovlakovaný karbid pro neželezné kovy, hliník a litinu. Konkrétní vhodnost pro skupiny obráběných materiálů rozlišuje aplikační matice dané řady. Katalogové označení oblasti použití: K10-K30. První volba: N - neželezné kovy. Alternativní použití: M - korozivzdorné oceli, K - litiny, S - žáruvzdorné slitiny a titan.
Technické parametry
- Průměr upínací stopky D: 6,0 mm
- Celková délka L: 51 mm
- Délka krčku L1: 10 mm
- Poloměr R: 0,30 mm
- Šířka profilu W: 0,6 mm
- Rozměr H dle výkresu: 1,2 mm
- Rozměr F dle výkresu: 2,8 mm
- Rozměr a dle výkresu: 5,8 mm
- Minimální průměr dle katalogu: 6,1 mm
- Držák podle tabulky: SIM ... H6
Upnutí a kompatibilita
Katalog pro tento nástroj uvádí upnutí do držáků SIM ... H6. Velikost upnutí odpovídá stopce D = 6,0 mm. Držák vybírejte podle stopky, nikoli podle prvního čísla nebo minimálního průměru v označení nástroje.
Výchozí řezné podmínky
Výchozí řezné rychlosti vc v m/min pro jakost K20: Tvářené slitiny hliníku: 30 - 50; Slévárenské slitiny hliníku: 20 - 40; Slitiny mědi: 20 - 40; Nekovové materiály (reaktoplasty, vláknové plasty, tvrdá pryž): 20 - 40. Obecný doporučený posuv pro Tiny Tools je 0,01-0,03 mm/ot.
