Soustružnické sklíčidlo DURO-M, 4 čelisti, DIN 6350, válcový středicí upínač, tvar A, ocelové tělo, s vrtací a soustružící čelistí. Velikost A 80 mm; velikost 3.1/4 ”; O průchozího otvoru E 19 mm. Pro univerzální použití na soustruzích, otočných stolech, dělicích hlavách atd.
80 mmVelikost A
3.1/4 ”Velikost
19 mmO průchozího otvoru E
56 mmCentrovací otvor B
Vlastnosti a provedení
Osvědčené soustružnické sklíčidlo pro použití v oblastech s vysokými upínacími silami, přesností vystředěného chodu a přesností opakování. Vysoká upínací síla. Speciálně nízká konstrukce pro minimální kontury. Čelisti lze nastavit otočením klíče přes celý rozsah upnutí. To umožňuje rychlé upnutí obrobků s různými průměry čelistí v upínači, které jsou vybroušené pro přesnost obvodové házivosti.
Použití
Pro univerzální použití na soustruzích, otočných stolech, dělicích hlavách atd.

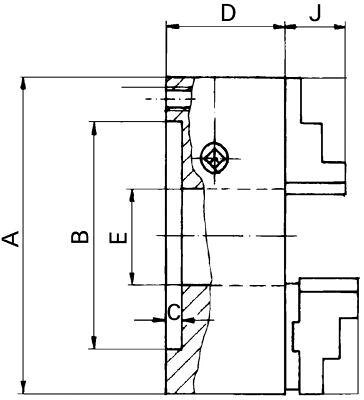

Technické údaje
| Velikost A | 80 mm |
|---|
| Velikost | 3.1/4 ” |
|---|
| O průchozího otvoru E | 19 mm |
|---|
| Centrovací otvor B | 56 mm |
|---|
| Výška bez čelisti D | 39,5 mm |
|---|
| Výška čelisti J | 14 mm |
|---|
| Středicí hloubka C | 3 mm |
|---|
| Přesnost obvodové házivosti | 0,03 mm |
|---|
| Max. otáčky | 7000 min?1 |
|---|
| Norma | DIN 6350 |
|---|
Nejbližší varianty řady
| Obj. kód | Velikost A |
|---|
| BO-E-31220003 | 100 mm |
|---|
| BO-E-31220005 | 125 mm |
|---|
| BO-E-31220007 | 160 mm |
|---|
| BO-E-31220009 | 200 mm |
|---|
