Upínání nástrojů.
Pro váš CNC stroj.

Upínače pro obráběcí centra, držáky pro CNC soustruhy a příslušenství pro celou sestavu. S výběrem správného rozhraní a provedení vám pomohou technici BO-IMPORT.

Vybrat upínač KINTEK Poradit se s technikem

Od roku 1989Italský výrobce nástrojových upínačů

Frézování i soustruženíŘešení pro obráběcí centra a CNC soustruhy

Technická podporaVýběr sestavy s aplikačními techniky BO-IMPORT

01 / SORTIMENT KINTEK

Začněte rozhraním
svého stroje.

Vyberte rodinu upínačů, doplňte kleštinu a potřebné příslušenství. Odkazy vedou přímo do kategorií KINTEK v e-shopu BO-IMPORT.

DIN 69871

Upínače SK

Kleštinové a Weldon upínače, frézovací trny i další provedení pro stroje s rozhraním SK.

Vybrat upínače SK

MAS 403 BT / JIS B 6339

Upínače BT

Upínače pro obráběcí centra s kuželem BT. Volte velikost rozhraní, upínací průměr i délku sestavy.

Vybrat upínače BT

DIN 69893 / A, C

Upínače HSK

Řada HSK-A a HSK-C pro různé způsoby upnutí nástroje. Konkrétní typ vybírejte podle vřetena stroje.

Vybrat HSK A, C

KLEŠTINOVÉ UPÍNÁNÍ

ER kleštiny

Kleštiny pro upnutí válcových stopek, včetně těsněných variant. Rozhoduje velikost ER, průměr a požadované provedení.

Vybrat ER kleštiny

ZÁVITOVÁNÍ

Závitořezné hlavy

Hlavy a pouzdra pro upnutí závitníků. Sestavu vybírejte podle stroje, závitníku a způsobu závitování.

Vybrat hlavy a pouzdra

KOMPLETNÍ SESTAVA

Upínací příslušenství

Matice, klíče a montážní přípravky. Doplňte upínač o díly odpovídající jeho typu a rozměru.

Vybrat příslušenství

Nezapomeňte na správný upínací čep.

Jeho provedení musí odpovídat konkrétnímu stroji a upínači. Zkontrolujte typ, závit, délku a způsob přívodu chladiva.

Upínací čepy KINTEK

02 / ZPŮSOB UPNUTÍ

Rozhraní stroje je začátek.
Pokračujte k nástroji.

KINTEK nabízí kleštinové, Weldon, hydraulické i tepelné upínače. Zohledněte také stopku nástroje, vyložení a podmínky obrábění.

Způsob upnutí	Na co se při výběru zaměřit
Kleštinové ER	Velikost kleštiny, upínací rozsah, typ matice a požadovaný přívod chladiva.
Weldon	Průměr a provedení stopky s upínací ploškou, délka upnutí a vyložení.
Hydraulické	Průměr válcové stopky, vhodné redukční pouzdro a požadavky konkrétní operace.
Tepelné	Kompatibilita stopky, požadovaný dosah a vybavení pro tepelné upínání.

Ukázky soustružnických držáků z nabídky výrobce KINTEK.

03 / CNC SOUSTRUŽENÍ

Držák podle stroje.
I podle operace.

Výrobce KINTEK nabízí statické i poháněné držáky pro CNC soustruhy. Zahrnuje také VDI, polygonální systémy a rychlovýměnná řešení.

Statické držáky pro upnutí soustružnických nástrojů
Poháněné držáky pro vrtací a frézovací operace na vhodně vybavených soustruzích
Speciální provedení upínačů podle technického zadání

Pošlete výrobce a přesný model stroje, typ revolverové hlavy a požadovanou operaci. S výrobcem prověříme vhodné provedení i dostupnost.

Konzultovat držák pro soustruh

TECHNICKÝ VÝBĚR

Čtyři údaje pro
správnou sestavu.

Pro nový upínač, náhradu stávajícího držáku i atypické řešení nám pomohou tyto podklady.

Stroj a rozhraní

Výrobce, model, typ vřetena nebo revolverové hlavy. Označení a velikost rozhraní.

Nástroj a stopka

Typ nástroje, průměr a provedení stopky. Případně kód stávajícího upínače.

Délka a prostor

Požadované vyložení, přístup k obrobku a omezení v pracovním prostoru stroje.

Operace a chlazení

Co obrábíte, při jakých otáčkách a s jakým přívodem chladiva. Požadovaná přesnost.

Probrat sestavu s technikem

ROZMĚRY A TECHNICKÁ PROVEDENÍ

Najděte přesné označení.

V listovacím katalogu najdete přehled výrobních řad, rozměry a varianty upnutí. Vybraný kód nám můžete poslat k ověření vhodnosti a nabídce.

Otevřít katalog KINTEK Otevře se v nové kartě.

APLIKAČNÍ PODPORA BO-IMPORT

Vybereme upnutí
pro váš stroj.

Potřebujete určit rozhraní, doplnit sestavu nebo poptat speciální držák? Spojte se přímo s našimi aplikačními techniky.

Tomáš Javorek

Aplikační technik

+420 604 236 738 tomas.javorek@bo-import.cz

Přiložte označení stroje, upínače nebo fotografii stávající sestavy.

Milan Radda

Aplikační technik

+420 733 686 900 milan.radda@bo-import.cz

Prověříme vhodné provedení, příslušenství i možnosti atypického řešení.

NABÍDKA BO-IMPORT

Upínač, který doplní vaši výrobu.

Vyberte konkrétní provedení KINTEK nebo s námi proberte celou sestavu.

Přejít na upínače KINTEK

Výchozí řazeníOd nejlevnějšíhoOd nejdražšíhoNejnovější

> 1000 produktů

Dlaždicový Řádkový

Kód:KIN-ER32VGD03

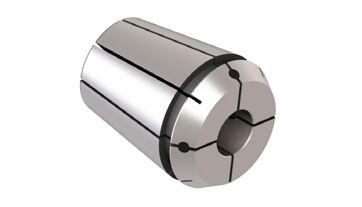

Těsněná kleština ER32 DIN 6499/A, 3 mm

634 Kč
