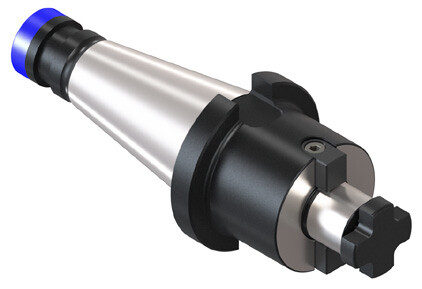

Frézovací trn ISO40 DIN 2080, 27 mm, H = 45 mm
Frézovací trn s rozhraním ISO 40 podle DIN 2080 slouží k upínání nástrčných fréz s upínacím průměrem 27 mm. Má rozměry d = 27 mm, d1 = 58 mm a L1 = 45 mm. Vyvážení G6,3/8.000 rpm.
Za nákup tohoto produktu lze získat:27 bodů
Tento produkt lze získat za:2 737 bodů
Dostupnost:Skladem do týdne
Bližší informace o dostupnosti po
Frézovací trn ISO40 DIN 2080, 27 mm, H = 45 mm.
Strojní strana: ISO40, DIN 2080
Nástrojová strana: ISO 3937
Produktová řada a provedení
Provedení: unášení čelními kameny
Typové označení
Označení: ISO 40 - D.27 FISSO / H 45

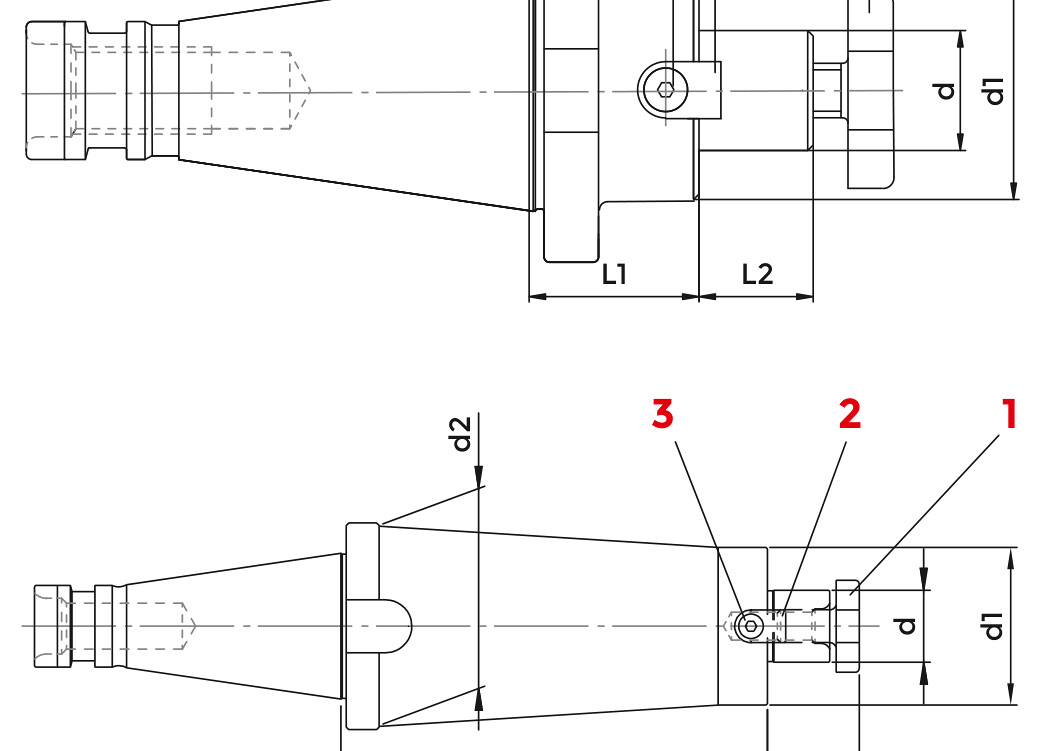

Rozměry a technické parametry
Upínací rozhraní: ISO40
d: 27 mm
L1: 45 mm
L2: 21 mm
d1: 58 mm
Vyvážení: G6,3/8.000 rpm
Rozměry strojního kužele DIN 2080
d: 44,45 mm
l1: 93,4 mm
D: 17 mm
M: M16
y: 1,6 mm
d2: 50 mm
f: 10 mm
d3: 63 mm
e: 22,6 mm
b: 16,1 mm
Příslušenství a náhradní díly
Upínací šroub s křížovou hlavou (poz. 1): 811-107005
Unášecí kámen (poz. 2): 814-202270
Šroub (poz. 3): 811-101018
Klíč: 816-130004
Konstrukční vlastnosti řady upínačů
Provedení: Cementační ocel, hloubka cementované vrstvy 0,6-0,8 mm. Kalené a popouštěné provedení, tvrdost 58 ± 2 HRC a pevnost 800-1000 N/mm2. Černěný povrch; broušené vnitřní a vnější plochy. Tolerance kužele AT3.
Strojní strana: ISO40, DIN 2080
Nástrojová strana: ISO 3937
Produktová řada a provedení
Provedení: unášení čelními kameny
Typové označení
Označení: ISO 40 - D.27 FISSO / H 45
Rozměry a technické parametry
Upínací rozhraní: ISO40
d: 27 mm
L1: 45 mm
L2: 21 mm
d1: 58 mm
Vyvážení: G6,3/8.000 rpm
Rozměry strojního kužele DIN 2080
d: 44,45 mm
l1: 93,4 mm
D: 17 mm
M: M16
y: 1,6 mm
d2: 50 mm
f: 10 mm
d3: 63 mm
e: 22,6 mm
b: 16,1 mm
Příslušenství a náhradní díly
Upínací šroub s křížovou hlavou (poz. 1): 811-107005
Unášecí kámen (poz. 2): 814-202270
Šroub (poz. 3): 811-101018
Klíč: 816-130004
Konstrukční vlastnosti řady upínačů
Provedení: Cementační ocel, hloubka cementované vrstvy 0,6-0,8 mm. Kalené a popouštěné provedení, tvrdost 58 ± 2 HRC a pevnost 800-1000 N/mm2. Černěný povrch; broušené vnitřní a vnější plochy. Tolerance kužele AT3.
| Typ upínače | Na frézovací hlavy |
| Velikost kužele | SK40 |
| Výrobce | KINTEK |
