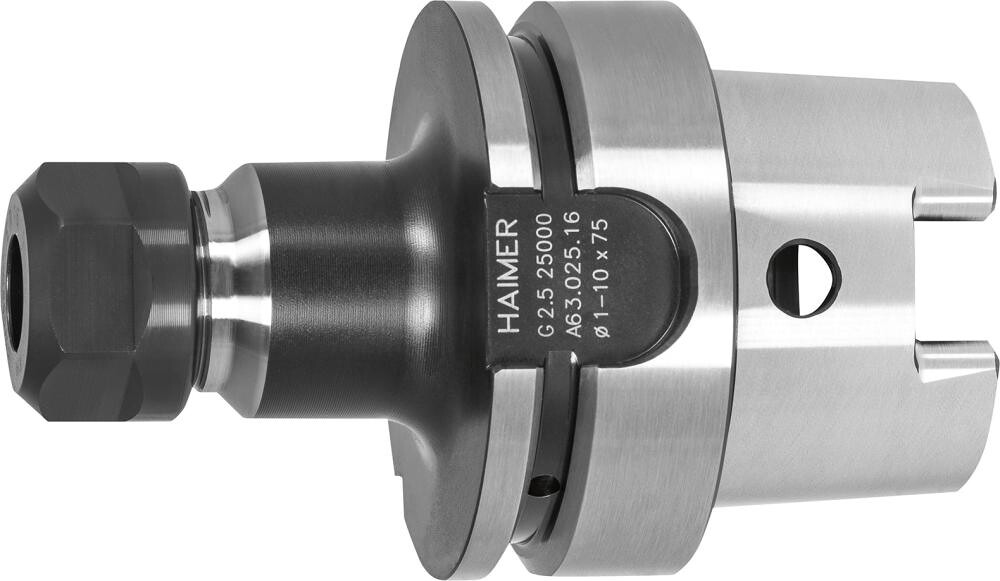

Kleštinový upínač DIN69893A-ER HSK-A63 16x75mm HAIMER A6302516
Kleštinový upínač typ ER, ISO 12164-1 (DIN 69893), tvar A, HSK 63. Rozpětí 0,5–10 mm; kleština ER16; O d1 28 mm. DIN 69893A; rozměr 16 × 75 mm. K upnutí fréz s válcovou stopkou v kleštinách ve shodi s ISO 15488 (doíve DIN 6499).
Vlastnosti a provedení
Poesné vyvážení. Ze speciální cementované oceli pro velmi namáhané konstrukení díly s pevností v tahu v jádru min. 1000 N/mm2. Všechny funkení plochy jsou poesni opracovány, zarueená kvalita díky dvojité 100 % kontrole. Poesnijší než DIN.
Tvrdost po kalení: 58 –2 HRC
Použití
K upnutí fréz s válcovou stopkou v kleštinách ve shodi s ISO 15488 (doíve DIN 6499).
Rozsah dodávky
Kleštinový upínae komplet s upínací maticí (vyvážení, s kluznou vrstvou pro zvýšenou upínací sílu), bez trubice na poívod chladiva.
Upozornění

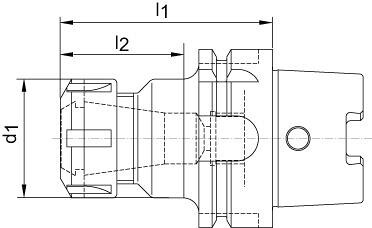

Rozmir l2 udává maximální hloubku zasunutí náoadí. * Bez závitu pro nastavovací šroub.
Technické údaje
| Rozpětí | 0,5–10 mm |
|---|---|
| Kleština | ER16 |
| O d1 | 28 mm |
| l2 | 46,5 mm |
| l1 | 75 mm |
| Norma | DIN 69893A |
| Rozměr | 16 × 75 mm |
Nejbližší varianty řady
| Obj. kód | Rozpětí |
|---|---|
| BO-E-32560001 | 0,5–7 mm |
| BO-E-32560016 | 0,5–10 mm |
| BO-E-32560019 | 0,5–10 mm |
| BO-E-32560025 | 1–16 mm |
| Výrobce | HAIMER |
