Kleštinový upínač extra dlouhý DIN69871ADB SK50- ER32 HAIMER 50.322.32
Kleštinové sklíčidlo TYP ER Mini, ISO 7388-1 (DIN 69871), tvar AD/B, SK 50, jakost vyvážení: G2.5 22000 min-1. Rozpětí 1,5–20 mm; kleština ER32; l2 64 mm. * vhodné i pro ANSI-CAT. K upnutí nástrojů s válcovou stopkou v kleštinách ve shodě s ISO 15488 (dříve DIN 6499).
Vlastnosti a provedení
: Z legované cementované oceli, s pevností v tahu v jádru cca 950 N/mm2 a hloubkou zakalení min. 0,5 mm. Kužel ve shodě s DIN 254. Všechny funkční plochy jsou přesně opracovány a zaručují kvalitu díky dvojité 100 % kontrole.
Tolerance úhlu kužele: AT3 Drsnost povrchu kuželu: Ra < 0,001 mm Tvrdost po kalení: 60 –2 HRC
Použití
K upnutí nástrojů s válcovou stopkou v kleštinách ve shodě s ISO 15488 (dříve DIN 6499).
Rozsah dodávky
Kleštinové sklíčidlo komplet s upínací maticí (vyvážené, s kluznou vrstvou pro zvýšenou upínací sílu).
Upozornění
: Rozměr I2 udává maximální hloubku zasunutí nářadí.

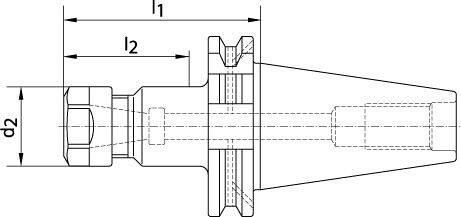

Technické údaje
| Rozpětí | 1,5–20 mm |
|---|---|
| Kleština | ER32 |
| l2 | 64 mm |
| l1 | 160 mm |
| O d2 | 50 mm |
| Provedení | * vhodné i pro ANSI-CAT |
Nejbližší varianty řady
| Obj. kód | Rozpětí |
|---|---|
| BO-E-32250022 | 1,5–20 mm |
| BO-E-32250019 | 1,5–20 mm |
| BO-E-32250025 | 2,5–26 mm |
| BO-E-32250028 | 2,5–26 mm |
| Výrobce | HAIMER |
