Kleštinový upínač krátký DIN69871ADB SK40-ER16 HAIMER 40.320.16
Kleštinové sklíčidlo TYP ER Mini, ISO 7388-1 (DIN 69871), tvar AD/B, SK 40, jakost vyvážení: G2.5 22000 min-1. Rozpětí 0,5–10 mm; kleština ER16; l2 * mm. DIN 69871A; * vhodné/**provrtané i pro ANSI-CAT. K upnutí nástrojů s válcovou stopkou v kleštinách ve shodě s ISO 15488 (dříve DIN 6499).
Vlastnosti a provedení
: Z legované cementované oceli, s pevností v tahu v jádru cca 950 N/mm2 a hloubkou zakalení min. 0,5 mm. Kužel ve shodě s DIN 254. Všechny funkční plochy jsou přesně opracovány a zaručují kvalitu díky dvojité 100 % kontrole.
Tolerance úhlu kužele: AT3 Drsnost povrchu kuželu: Ra < 0,001 mm Tvrdost po kalení: 60 –2 HRC
Použití
K upnutí nástrojů s válcovou stopkou v kleštinách ve shodě s ISO 15488 (dříve DIN 6499).
Rozsah dodávky
Kleštinové sklíčidlo komplet s upínací maticí (vyvážené, s kluznou vrstvou pro zvýšenou upínací sílu).
Upozornění

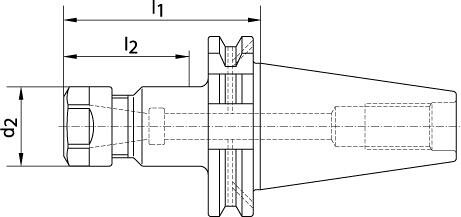

: Rozměr I2 udává maximální hloubku zasunutí nářadí.
Technické údaje
| Rozpětí | 0,5–10 mm |
|---|---|
| Kleština | ER16 |
| l2 | * mm |
| l1 | 70 mm |
| O d2 | 28 mm |
| Provedení | * vhodné/**provrtané i pro ANSI-CAT |
| Norma | DIN 69871A |
Nejbližší varianty řady
| Obj. kód | Rozpětí |
|---|---|
| BO-E-32240004 | 0,5–10 mm |
| BO-E-32240007 | 0,5–10 mm |
| BO-E-32240010 | 1–16 mm |
| BO-E-32240013 | 1–16 mm |
| Výrobce | HAIMER |
