Kombinovaný unášeč pro nástrčné frézy DIN69871ADB SK40-22 HAIMER 40.340.22
Upínač pro nástrčné frézy a frézovací tělíska, ISO 7388-1 (DIN 69871), tvar AD/B, SK40. D1 22 mm; SK 40; d2 40 mm. DIN 69871A. K upnutí čelních válcových fréz DIN 841 a DIN 1880, jakož i úhlových čelních fréz DIN 842 a nožových hlav DIN 1830.
Vlastnosti a provedení
Přesné vyvážení. Z legované cementační oceli, s pevností v tahu v jádru cca 950 N/mm2 a hloubkou zakalení min. 0,5 mm. Kužel ve shodě s DIN 254. Příčné a podélné drážky. Všechny funkční plochy jsou přesně opracovány a zaručují kvalitu díky dvojité 100 % kontrole.
Tolerance kuželu AT3 Tvrdost po kalení: 60 –2 HRC
Použití
K upnutí čelních válcových fréz DIN 841 a DIN 1880, jakož i úhlových čelních fréz DIN 842 a nožových hlav DIN 1830.
Rozsah dodávky
Nástrčný frézovací trn komplet s utahovacím šroubem pro frézu, unášecím kroužkem a lícovaným perem.

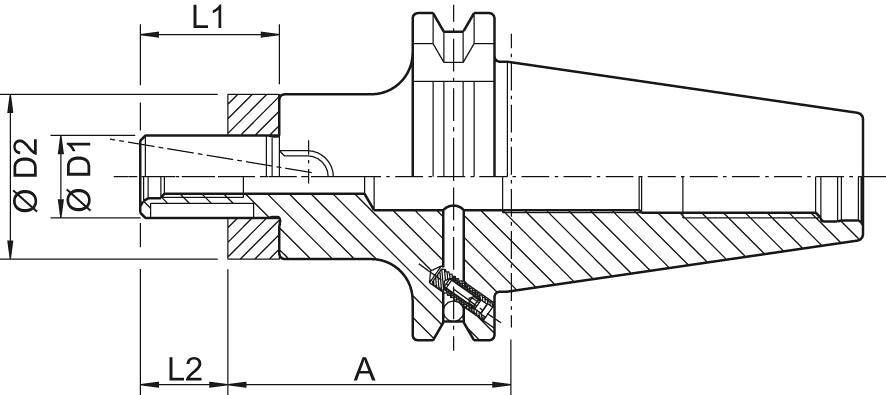

Technické údaje
| d1 | 22 mm |
|---|---|
| SK | 40 |
| d2 | 40 mm |
| l2 | 19 mm |
| l3 | 31 mm |
| l1 | 55 mm |
| Norma | DIN 69871A |
Nejbližší varianty řady
| Obj. kód | d1 |
|---|---|
| BO-E-32214160 | 16 mm |
| BO-E-32214270 | 27 mm |
| BO-E-32214320 | 32 mm |
| Výrobce | HAIMER |
