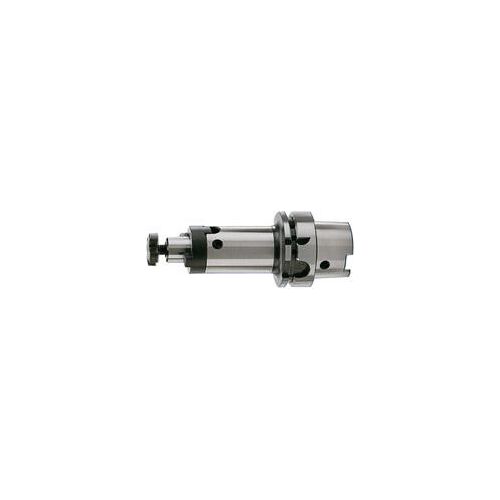

Kombinovaný unášeč pro nástrčné frézy DIN69893A HSK-A63 22x60mm HAIMER A6304022
Upínač pro nástrčné frézy a frézovací tělíska, ISO 12164-1 (DIN 69893), tvar A, HSK 63. O d1 22 mm; O d2 40 mm; l1 60 mm. DIN 69893A; rozměr 22 × 60 mm.
Za nákup tohoto produktu lze získat:56 bodů
Tento produkt lze získat za:5 647 bodů
Dostupnost:Na dotaz (0 ks)
Bližší informace o dostupnosti po
Upínač pro nástrčné frézy a frézovací tělíska, ISO 12164-1 (DIN 69893), tvar A, HSK 63. O d1 22 mm; O d2 40 mm; l1 60 mm. DIN 69893A; rozměr 22 × 60 mm.
22 mmO d1
40 mmO d2
60 mml1
31 mml2
Vlastnosti a provedení
Přesné vyvážení. Ze speciální cementační oceli pro vysoce namáhané konstrukční díly s pevností v tahu v jádru min. 1000 N/mm2. Všechny funkční plochy přesně obrobeny a zaručená kvalita díky dvojité 100 % kontrole. Přesnější než DIN.
Tvrdost po kalení: 58 ± 2 HRC
Použití
K upnutí čelních válcových fréz DIN 841 a DIN 1880, jakož i úhlových čelních fréz DIN 842 a frézovacích hlav DIN 1830.
Obsah dodávky
Kombinovaný nástrčný frézovací trn kompletní s utahovacím šroubem pro frézu, unášecím kroužkem a lícovaným perem.

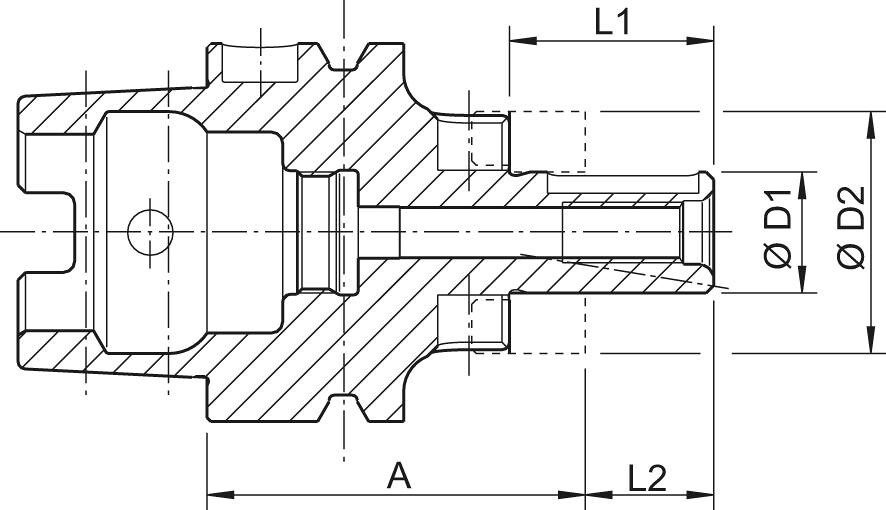

Technické údaje
| O d1 | 22 mm |
|---|---|
| O d2 | 40 mm |
| l1 | 60 mm |
| l2 | 31 mm |
| l3 | 19 mm |
| Norma | DIN 69893A |
| Rozměr | 22 × 60 mm |
Nejbližší varianty řady
| Obj. kód | O d1 |
|---|---|
| BO-E-32610007 | 16 mm |
| BO-E-32610004 | 16 mm |
| BO-E-32610016 | 22 mm |
| BO-E-32610019 | 22 mm |
| Výrobce | HAIMER |
