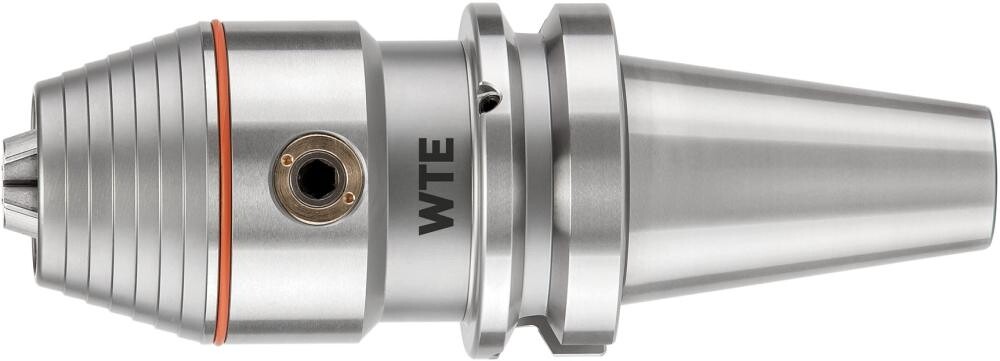

Krátké sklíčidlo R/L2,5-16 BT50 WTE 22.296.50.16

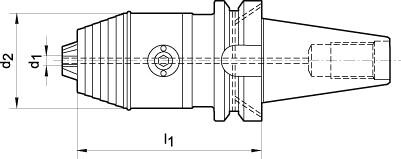

CNC přesné sklíčidlo na vrtáky pro pravotočivý a levotočivý chod, ISO 7388-2 (JIS B 6339 MAS/BT), tvar A, BT 50. Rozpětí 2,5–16 mm; BT 50; d2 57 mm. Pro upnutí nástrojů s válcovou stopkou s vnitřním chlazením.

Vlastnosti a provedení

: Z legované cementované oceli, s pevností v tahu v jádru cca 950 N/mm2 a hloubkou zakalení min. 0,5 mm. Kužel ve shodě s DIN 254. Tvrdost po kalení: 58 ± 2 HRC. Krátký konstrukční tvar s centrálním přívodem chladiva, sklíčidlo a stopka z jednoho dílu. Upnutím (pomocí inbusového klíče) lze v porovnání s běžným sklíčidlem na vrtáky podstatně zvýšit upínací sílu. Současně se díky tomu upínač zajistí proti uvolnění při levotočivém chodu nebo při rychlém zpomalení vyšších otáček.

Tolerance úhlu kužele: AT3 Drsnost povrchu kuželu: Ra < 0,001 mm Přesnost obvodové házivosti: 0,02 mm Jakost vyvážení: G6.3 25000 min-1

Použití

Pro upnutí nástrojů s válcovou stopkou s vnitřním chlazením.

Rozsah dodávky

CNC krátké sklíčidlo na vrtáky včetně těsnicího kroužku pro vrtáky s chladicím kanálkem s O 3–6 mm.
