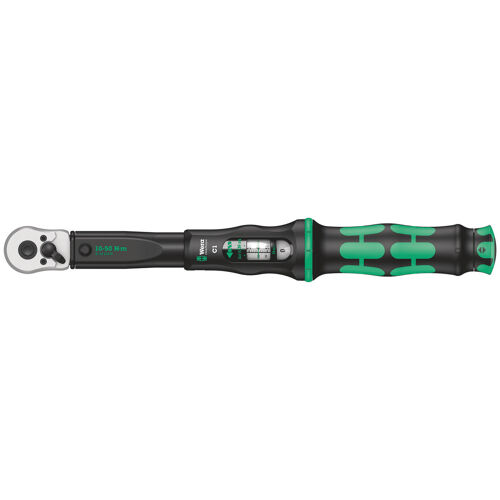

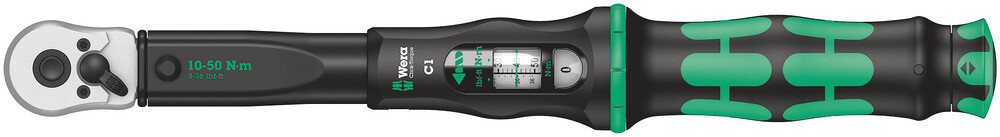

Momentový klíč Click-Torque 10-50Nm 1/2" Wera 075620
Wera Momentové klíče Click-Torque C 1 s přepínací ráčnou, 10-50 Nm, 1/2" x 10-50 Nm. Nástroj pro práci s předepsaným utahovacím momentem. Při výběru porovnejte rozsah, přesnost, připojovací rozměr a podporovaný směr práce s požadavky konkrétního spoje.
Click-Torque pro předepsané utažení
Řada Click-Torque umožňuje nastavit a zajistit požadovanou hodnotu momentu. Hodí se pro spoje, u kterých je nutné dodržet stanovený utahovací postup. Přípustný směr měření a rozsah se řídí konkrétní variantou.
Přesnost ±3 %
Výrobce uvádí přesnost ±3 % podle DIN EN ISO 6789-1:2017-07. Při volbě nástroje porovnejte požadovaný moment spoje s měřicím rozsahem této varianty.

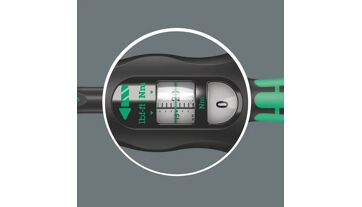

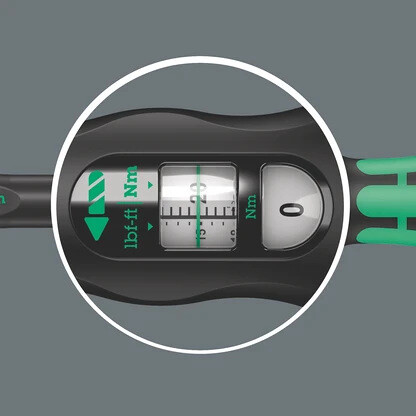

Hlavní a jemná stupnice

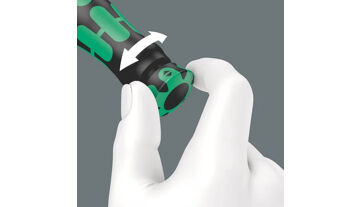

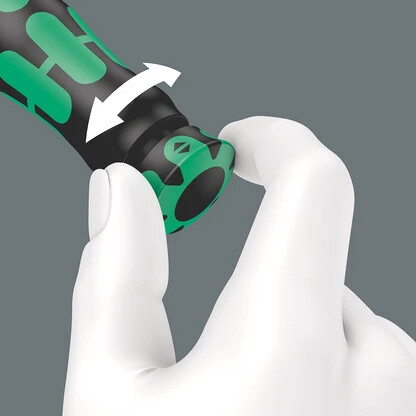

Utahovací moment se nastavuje podle hlavní a doplňkové jemné stupnice. Po nastavení lze hodnotu zajistit proti náhodné změně při práci.
Zřetelné kroky nastavení
Při dosažení hodnot na stupnici ucítíte a uslyšíte zaskočení. Zvolenou hodnotu lze díky tomu pohodlněji nastavit.

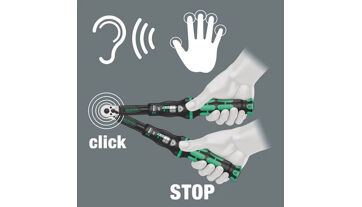

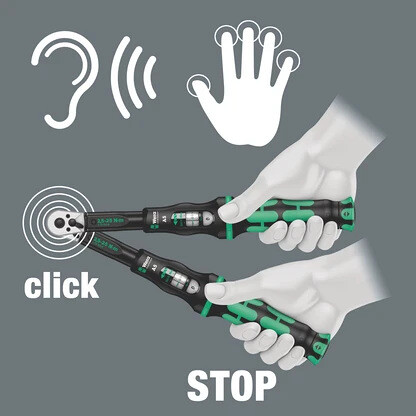

Slyšitelná i hmatová signalizace
Po dosažení nastavené hodnoty mechanismus cvakne a poskytne hmatovou odezvu. Tato signalizace oznamuje dosažení zvoleného momentu.
Měření při utahování doprava
Tato přepínatelná varianta Click-Torque je určena pro řízené utahování vpravo. Možnost přepnout ráčnu sama o sobě neznamená měření momentu při levém chodu.
Použití a výběr vhodného provedení
| Pracovní situace | Jak nástroj využít |
|---|---|
| Volba hodnoty | Utahovací moment stanovuje předpis pro konkrétní spoj. Ověřte, že leží v rozsahu tohoto nástroje a že používáte správný směr měření. |
| Sestavení pohonu | Použijte kompatibilní nástavec správného profilu. Změna funkční délky nástrčného nástroje může ovlivnit skutečný moment; postupujte podle technického listu a návodu výrobce. |
| Řízené dotažení | Sílu přenášejte plynule v určeném místě rukojeti. Rozlišujte režim s kontrolou momentu a případný režim běžné ráčny. |
Technické údaje
| Velikost upnutí | 1/2" |
|---|---|
| Hlavní dělení stupnice | 2,5 Nm |
| Hlavní stupnice rozsahu měření | 10-50 Nm |
| Vedlejší stupnice rozsah měření | 8-36 lbf. ft. |
| Délka momentového klíče | 360 mm |
| Délka rukojeti G2 | 140 mm |
| Průměr těla momentového mechanismu | 47 mm |
| Průměr hlavy | 35 mm |
| Výška hlavy ráčny H2 | 16,5 mm |
| Délka momentového klíče (v palcích) | 14 11/64" |
| Délka rukojeti G2 (palce) | 5 33/64" |
| Průměr těla momentového mechanismu (v palcích) | 1 27/32" |
|---|---|
| Průměr hlavy (palce) | 1 3/8" |
| Výška hlavy ráčny H2 (palce) | 5/8" |
| Normy / připojovací standardy | DIN EN ISO 6789-1:2017-07 |
| Přesnost dle výrobce | ±3 % |
| Počet zubů ráčny | 45 |
| Hmotnost dle technického listu | 1075 g |
| Logistické rozměry dle technického listu | 395x60x60 mm |
| Země původu dle výrobce | Tchaj-wan |
| Výrobní číslo Wera | 05075620001 |
| EAN | 4013288193216 |
| Výrobce | WERA |
