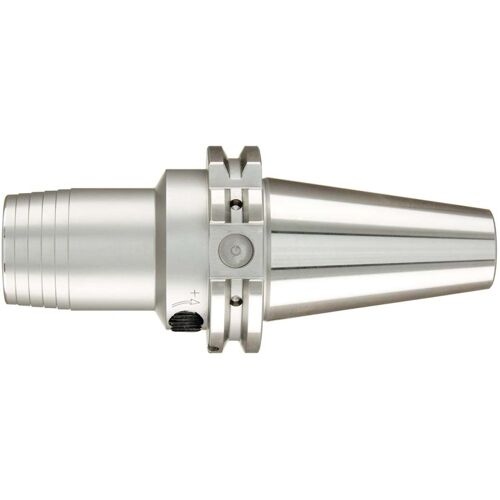

Nástavec sklíčidla DIN69871ADB SK40 6x80,5mm WTE 153074006Z
Hydraulický upínač, ISO 7388-1 (DIN 69871), tvar AD/B, vnitřní chlazení, SK 40. D1 6 mm; d2 26 mm; d3 49,5 mm. DIN 69871A; rozměr 6 × 80,5 mm.
Za nákup tohoto produktu lze získat:140 bodů
Tento produkt lze získat za:13 968 bodů
Dostupnost:Skladem externě: expedice do 48h (2 ks)
Bližší informace o dostupnosti po
Hydraulický upínač, ISO 7388-1 (DIN 69871), tvar AD/B, vnitřní chlazení, SK 40. D1 6 mm; d2 26 mm; d3 49,5 mm. DIN 69871A; rozměr 6 × 80,5 mm.
6 mmd1
26 mmd2
49,5 mmd3
80,5 mml1
Vlastnosti a provedení
Materiál s pevností v tahu od 1600 do 1800 N/mm2 a tvrdostí 52 ± 2 HRC. Otáčením inbusového klíče s příčnou rukojetí se stlačuje hydraulický olej uvnitř hydraulické upínací sady (přítlačný šroub, přítlačný kolík, těsnění). Natlakováním oleje se rozpínací pouzdro rovnoměrně rozpíná, a tím se upíná stopka nástroje s vysokou přesností obvodové házivosti (max. 3 µm). Kužel ve shodě s DIN 254. Otvor pro datový nosič/čip (Balluf).
Tolerance úhlu kužele: AT3 Maximální otáčky: 40000 min.-1 Optimální provozní teplota: 20-50 °C. Max. tlak chladiva: 80 bar. Délka upínání: 10 mm
Rozsah dodávky
Hydraulický upínač.
Technické údaje
| d1 | 6 mm |
|---|---|
| d2 | 26 mm |
| d3 | 49,5 mm |
| l1 | 80,5 mm |
| l2 | 37 mm |
| l3 | 10 mm |
| l4 | 29 mm |
|---|---|
| g | M5 |
| Vel. | 2,5 mm |
| Norma | DIN 69871A |
| Rozměr | 6 × 80,5 mm |
Nejbližší varianty řady
| Obj. kód | d1 |
|---|---|
| BO-E-34390006 | 6 mm |
| BO-E-34390008 | 8 mm |
| BO-E-34390011 | 8 mm |
| BO-E-34390014 | 10 mm |
| Výrobce | WTE |
