Nástrčný klíč 6-hranný 1/2" 13 mm s přidržovací funkcí Wera 003733
Wera 8790 HMC HF Nástrčná hlavice Zyklop, s přidržovací funkcí, upínací část 1/2", 13 x 37 mm. Nástrčný nástroj pro odpovídající profil šroubu nebo matice. Připojovací rozměr pohonu a pracovní rozměr jsou samostatné údaje, které je potřeba při výběru zkontrolovat.

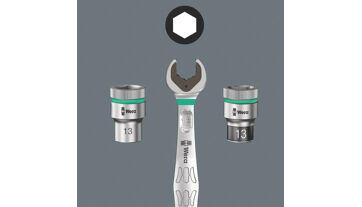

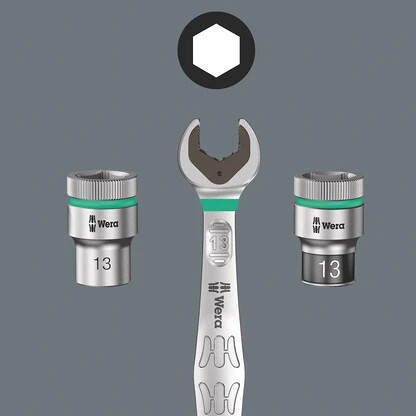

Identifikace Take it easy
Barevné rozlišení a označení rozměru usnadňují nalezení správné velikosti mezi podobnými nástroji. Před nasazením vždy zkontrolujte také vyznačenou hodnotu a správné dosednutí pracovního profilu.
Provedení HAND & MACHINE
Nástrčné hlavice této řady jsou určeny pro ruční i strojní ovládání. Při volbě pohonu respektujte připojovací rozměr hlavice a určení konkrétního příslušenství.

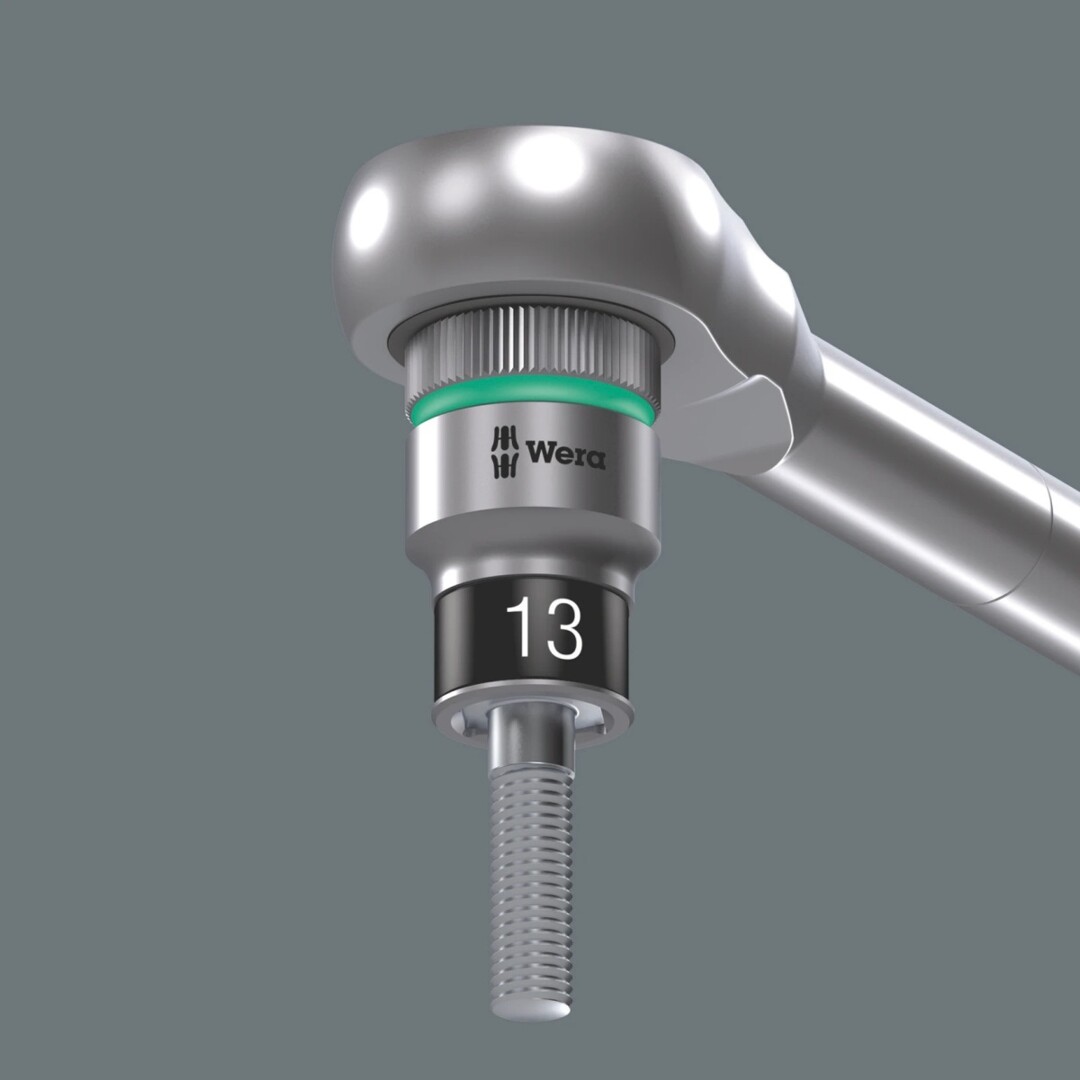

Hlavice HF přidržuje šroub
Dvě pružinové kuličky s pružnou smršťovací objímkou drží šestihranný šroub v hlavici. Ocelový kroužek chrání objímku před mechanickým poškozením. Přidržení pomáhá zejména při zavádění spojů na obtížně přístupných místech.
Ruční a strojní pohon bez rázu
Výrobce připouští ruční i strojní použití bez rázů. Pro rázový utahovák je nutné zvolit příslušenství výslovně určené pro rázové zatížení.
Materiál a povrch
Nástroj je vyroben z chromvanadové oceli. Povrch je matně chromovaný.
Použití a výběr vhodného provedení
| Pracovní situace | Jak nástroj využít |
|---|---|
| Dva různé rozměry | Velikost pracovního profilu odpovídá šroubu nebo matici. Velikost upínání určuje kompatibilitu s ráčnou či držákem; tyto údaje nezaměňujte. |
| Prostor kolem spoje | Zkontrolujte délku hlavice, její vnější průměr a prostor pro pohon. Na zapuštěný spoj může být potřeba odpovídající prodloužení. |
| Nasazení a vedení | Hlavici nasaďte až na doraz pracovního profilu. Před přenosem síly zkontrolujte spojení hlavice s pohonem. |
Technické údaje
| Velikost profilu (metrická) | 13,0 mm |
|---|---|
| Celková délka | 37,0 mm |
| Vnější míra (d1) | 21,4 mm |
| Průměr vzadu (d2) | 23,5 mm |
| Výška profilu | 11,4 mm |
| Hmotnost dle technického listu | 69 g |
|---|---|
| Logistické rozměry dle technického listu | 105x44x24 mm |
| Země původu dle výrobce | Česká republika |
| Výrobní číslo Wera | 05003733001 |
| EAN | 4013288181022 |
Srovnání rozměrů této řady
| Výrobní číslo Wera | obj. kód BO | Pracovní rozměr / provedení | Délka |
|---|---|---|---|
| 05003730001 | BO-E-611A0101 | 10,0 mm | 37,0 mm |
| 05003731001 | BO-E-611A0111 | 11,0 mm | 37,0 mm |
| 05003732001 | BO-E-611A0121 | 12,0 mm | 37,0 mm |
| 05003733001 | BO-E-611A0131 | 13,0 mm | 37,0 mm |
| 05003734001 | BO-E-611A0141 | 14,0 mm | 37,0 mm |
| 05003735001 | BO-E-611A0150 | 15,0 mm | 37,0 mm |
| 05003736001 | BO-E-611A0160 | 16,0 mm | 37,0 mm |
| 05003737001 | BO-E-611A0170 | 17,0 mm | 37,0 mm |
| 05003738001 | BO-E-611A0180 | 18,0 mm | 37,0 mm |
Zvýrazněný řádek odpovídá této položce. Ostatní řádky jsou samostatné varianty a nejsou součástí dodávky. Tabulka ukazuje nejbližší varianty z širší řady.
| Profil | 13,0 |
| Výrobce | WERA |
