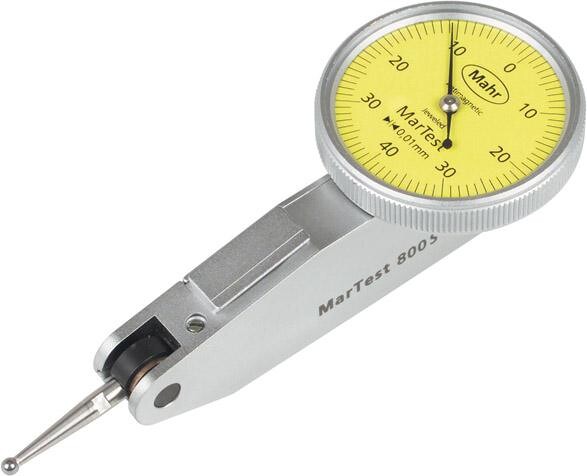

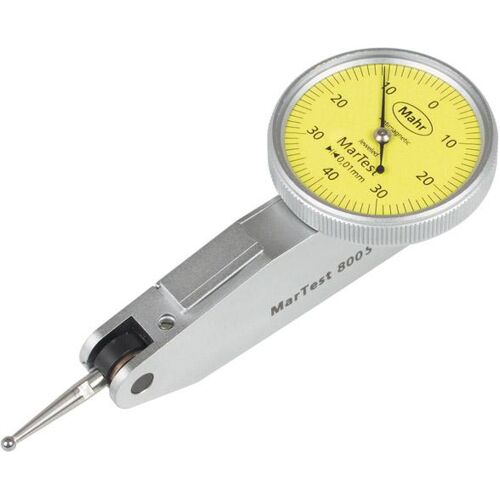

Páčkový úchylkoměr 0,5/38mm MAHR 4301300
Analogový páčkový úchylkoměr. Měřicí rozmezí ±0,50 mm; odečítání 0,01 mm; očíslování stupnice 50–0–50.
Vlastnosti a provedení
Utěsnění O-kroužkem, průhledové sklo z minerálního skla pro nejlepší ochranu proti rozbití, poškrábání a horkým třískám, jakož i nejlepší odolnost proti rozpouštědlům, matně chromovaný ochranný kryt se 3 integrovanými rybinovými lištami, měřicí mechanismus chráněný proti nárazům, antimagnetické provedení, automatické přizpůsobení směru měření, čímž je zajištěno bezchybné odečítání, kuličkově ložisková dvojitá páka, ochrana proti přetížení pomocí kluzné spojky, měřicí vložka s karbidovou kuličkou.
Dodává se s klíčem pro výměnu měřicích vložek, měřicí vložka O 2 mm, upínací stopka (O 8 mm h6).
Použití
Měření souososti, souběžnosti, rovinnosti a odchylek rovinnosti, centrování hřídelí nebo otvorů, paralelní nebo pravoúhlé vyrovnání obrobků.
Technické údaje
| Měřicí rozmezí | ±0,50 mm |
|---|---|
| Odečítání | 0,01 mm |
| Očíslování stupnice | 50–0–50 |
| O krytu | 38 mm |
| Délka snímače | 31,4 mm |
| Snímací kulička | Tvrdokov |
Nejbližší varianty řady
| Obj. kód | Měřicí rozmezí |
|---|---|
| BO-E-42540039 | ±0,25 mm |
| BO-E-42540033 | ±0,4 mm |
| BO-E-42540030 | ±0,4 mm |
| BO-E-42540035 | ±0,8 mm |
| Výrobce | MAHR |
