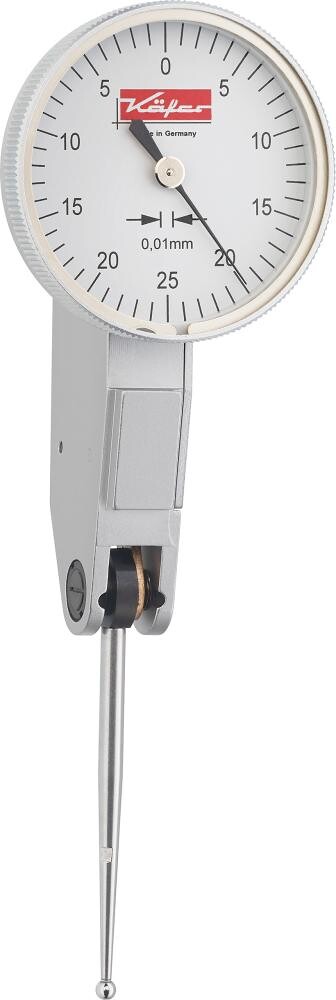

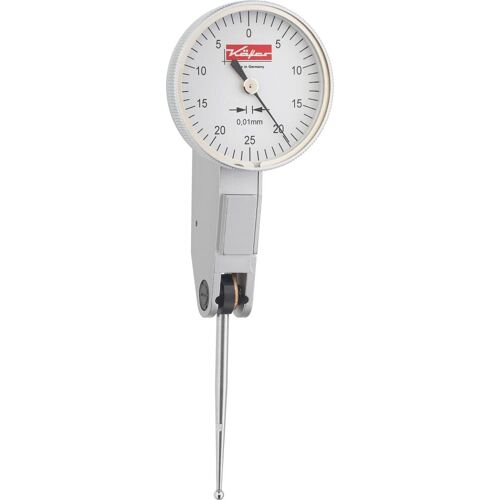

Páčkový úchylkoměr 0,8mm A /40mm KÄFER K 40

Páčkový úchylkoměr, tvar A. Měřicí rozmezí 0,8 mm; odečítání 0,01 mm; očíslování stupnice 0–40–0 mm. Ke kontrole obvodu hřídelí a pouzder, centrování průchozích otvorů, vyrovnání ploch a pro kontrolu paralelity.

Vlastnosti a provedení

Kryt k ochraně proti poškození rybinovitých kolejnic, odolných proti nárazu, integrace snímací hřídele do precizního kulového ložiska, měřicí mechanismus uložený na krystalech rubínu, automatické přepínání směru měření, kryt se třemi vyfrézovanými rybinovými kolejnicemi k upevnění upínací stopky (O 8 mm h6), měřicí nástavec M1,6 o O 2 mm, osazený kuličkou z tvrdokovu, s otočným vnějším kroužkem. Dodáváme s klíčkem, v plastovém boxu.

Použití

Ke kontrole obvodu hřídelí a pouzder, centrování průchozích otvorů, vyrovnání ploch a pro kontrolu paralelity.

Tvar A = měřicí nástavec, pravoúhle výklopný ke stupnici o 240°. Tvar B = měřicí nástavec, paralelně výklopný ke stupnici o 240°. Tvar C = měřicí nástavec, zpětně výklopný ke stupnici o 240°.

Upozornění

Vhodné měřicí nástavce M1,6.
