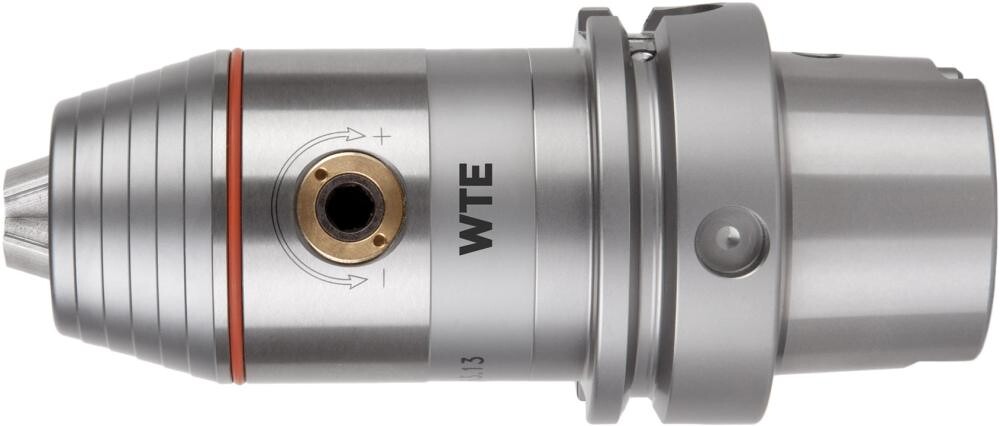

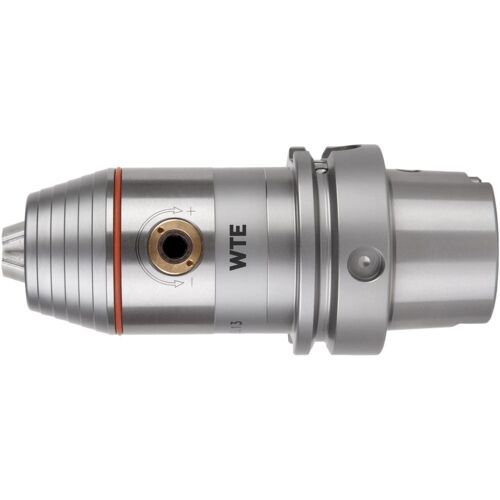

Precizní sklíčidlo DIN69893A vnitř. chl. 0,5-13 HSK-A 63 WTE 162966313Z
CNC přesné sklíčidlo na vrtáky pro pravotočivý a levotočivý chod, ISO 12164-1 (DIN 69893), tvar A, s centrálním přívodem chladiva. Rozpětí 0,5–13 mm; HSK 63; d2 50 mm. DIN 69893A.
Za nákup tohoto produktu lze získat:125 bodů
Tento produkt lze získat za:12 505 bodů
Dostupnost:Skladem externě: expedice do 48h (3 ks)
Bližší informace o dostupnosti po
CNC přesné sklíčidlo na vrtáky pro pravotočivý a levotočivý chod, ISO 12164-1 (DIN 69893), tvar A, s centrálním přívodem chladiva. Rozpětí 0,5–13 mm; HSK 63; d2 50 mm. DIN 69893A.
0,5–13 mmRozpětí
63HSK
50 mmd2
109 mml2
Vlastnosti a provedení
Ze speciální cementační oceli pro vysoce namáhané konstrukční díly , s pevností v tahu v jádru min. 1000 N/mm2. Modulární konstrukce. Upnutím (inbusovým klíčem) lze podstatně zvýšit upínací sílu v porovnání s běžnými sklíčidly na vrtáky. Současně se díky tomu upínač zajistí proti uvolnění při levotočivém chodu nebo při rychlém zpomalení vyšších otáček.
Tolerance úhlu kužele: AT3 Tvrdost po kalení: 58 ±2 HRC
Použití
Nasazení na CNC strojích, soustruzích a obráběcích centrech. Pro upnutí nástrojů s válcovou stopkou.
Rozsah dodávky
- CNC přesné sklíčidlo na vrtáky včetně těsnicího kroužku pro vrtáky s chladicím kanálkem s O 3–6 mm.
- S centrálním přívodem chladiva.

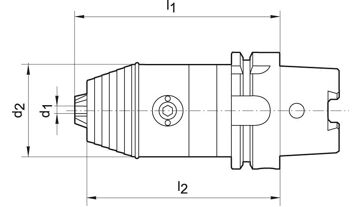

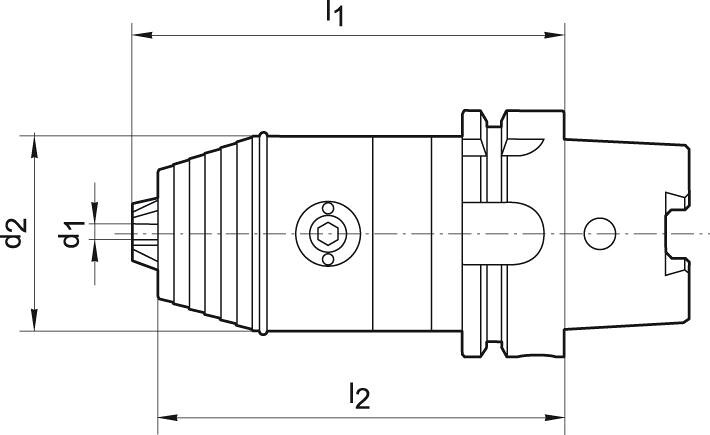

Technické údaje
| Rozpětí | 0,5–13 mm |
|---|---|
| HSK | 63 |
| d2 | 50 mm |
| l2 | 109 mm |
| l1 | 115 mm |
| Norma | DIN 69893A |
Nejbližší varianty řady
| Obj. kód | Rozpětí |
|---|---|
| BO-E-35240002 | 0,3–8 mm |
| BO-E-35240004 | 0,5–13 mm |
| BO-E-35240007 | 2,5–16 mm |
| BO-E-35240010 | 2,5–16 mm |
| Výrobce | WTE |
