Přípravek na vytáčení čelistí rozměr 1 pro 200mm RÖHM 220207

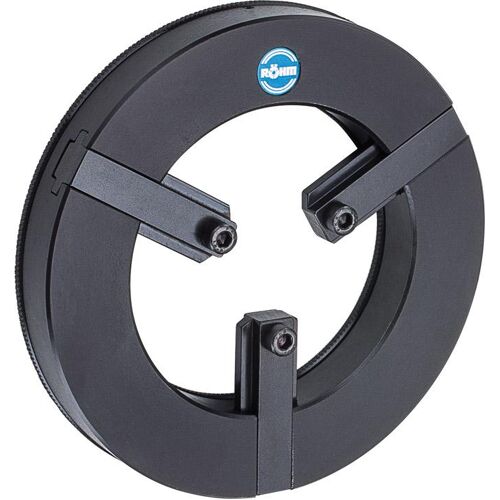

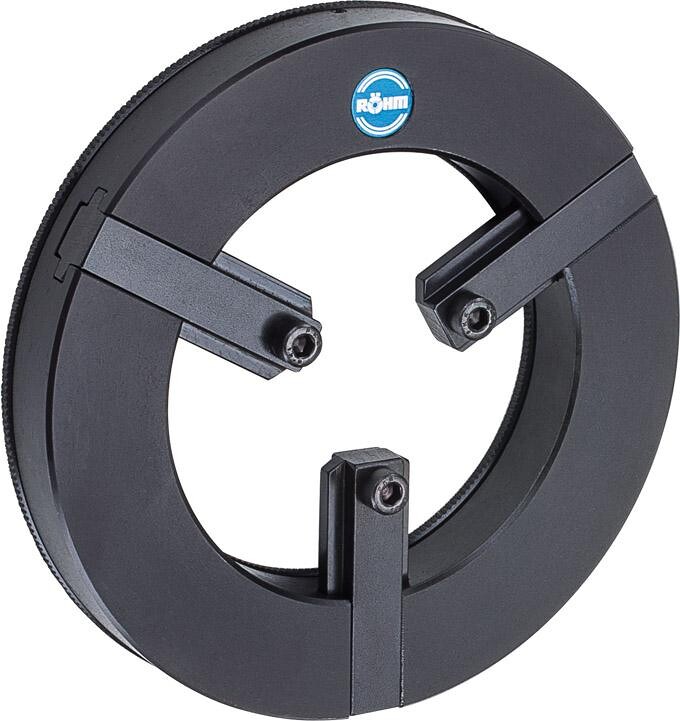

Přípravek na protáčení čelistí pro tříčelisťový upínač. Na velikost sklíčidla 200 mm; velikost 1; vnější Ř 176 mm. K soustružení netvrzených a broušení tvrzených základních a nástavbových čelistí.
Vlastnosti a provedení
Lehká konstrukce.
Použití
K soustružení netvrzených a broušení tvrzených základních a nástavbových čelistí. Nastavovací čelisti lze obrátit a plynule přestavit. Přípravek se upne v 3čelisťovém sklíčidle. Nastavovací čelisti se kalibračním kroužkem plynule pohybují dovnitř a ven. Nastavovací čelisti se umístí do otvorů nástavbových čelistí soustružnického sklíčidla a sklíčidlo se upne. upínač lze během několika sekund dostat do stavu, který zaujme při pozdějším zpracování obrobku (přípravné upnutí).
Díky tomu protáčené upínací plochy čelistí sklíčidla ve svém upnutém stavu přesně lícují s tvarem obrobku a jsou přesně soustředné.
Technické údaje
| na velikost sklíčidla | 200 mm |
|---|---|
| Velikost | 1 |
| vnější Ř | 176 mm |
| O vnitřní | 110 mm |
| Rozsah zavěšení O J | 35–125 mm |
|---|---|
| Rozsah zavěšení O A | 170–260 mm |
| Rozměr závitu | M8 |

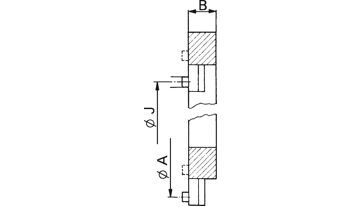

| B | 31 mm |
Nejbližší varianty řady
| Obj. kód | na velikost sklíčidla |
|---|---|
| BO-E-31200001 | 125 mm |
| BO-E-31200005 | 250 mm |
| BO-E-31200007 | 250 mm |
| BO-E-31200009 | 315 mm |
| Výrobce | RÖHM |
