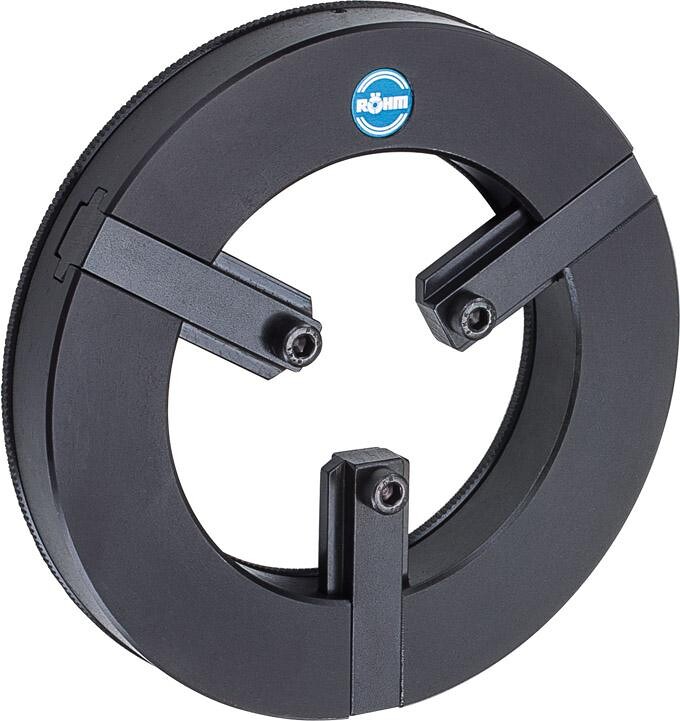

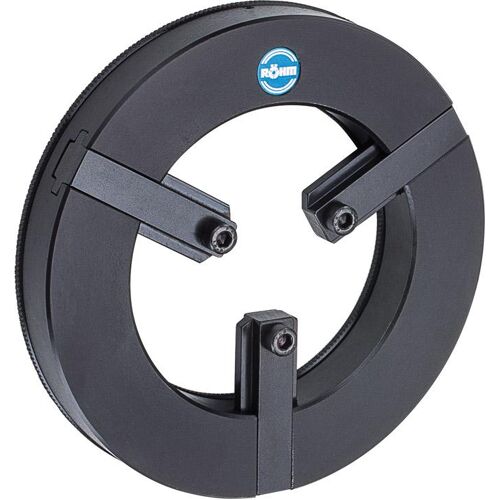

Přípravek na vytáčení čelistí rozměr 2 pro 250mm RÖHM 220208
Přípravek na protáčení čelistí pro tříčelisťový upínač. Na velikost sklíčidla 250 mm; velikost 2; vnější Ř 215 mm. K soustružení netvrzených a broušení tvrzených základních a nástavbových čelistí.
Vlastnosti a provedení
Lehká konstrukce.
Použití
K soustružení netvrzených a broušení tvrzených základních a nástavbových čelistí. Nastavovací čelisti lze obrátit a plynule přestavit. Přípravek se upne v 3čelisťovém sklíčidle. Nastavovací čelisti se kalibračním kroužkem plynule pohybují dovnitř a ven. Nastavovací čelisti se umístí do otvorů nástavbových čelistí soustružnického sklíčidla a sklíčidlo se upne. upínač lze během několika sekund dostat do stavu, který zaujme při pozdějším zpracování obrobku (přípravné upnutí).
Díky tomu protáčené upínací plochy čelistí sklíčidla ve svém upnutém stavu přesně lícují s tvarem obrobku a jsou přesně soustředné.

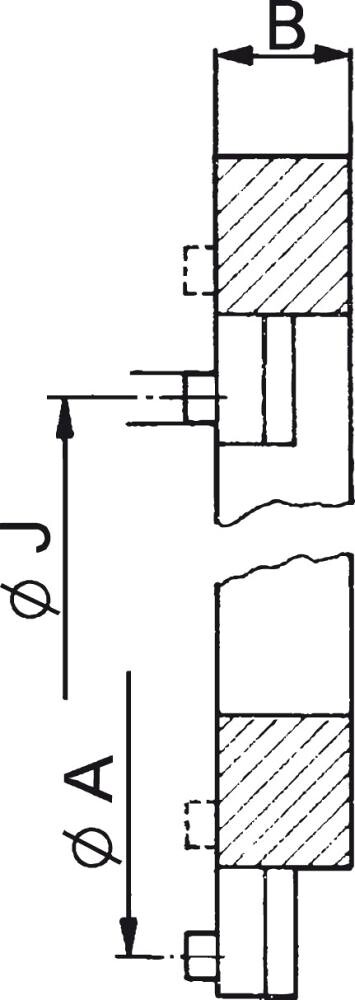

Technické údaje
| na velikost sklíčidla | 250 mm |
|---|---|
| Velikost | 2 |
| vnější Ř | 215 mm |
| O vnitřní | 135 mm |
| Rozsah zavěšení O J | 70–140 mm |
|---|---|
| Rozsah zavěšení O A | 215–285 mm |
| Rozměr závitu | M8 |
| B | 31 mm |
Nejbližší varianty řady
| Obj. kód | na velikost sklíčidla |
|---|---|
| BO-E-31200001 | 125 mm |
| BO-E-31200003 | 200 mm |
| BO-E-31200007 | 250 mm |
| BO-E-31200009 | 315 mm |
| Výrobce | RÖHM |
