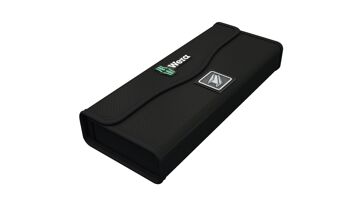

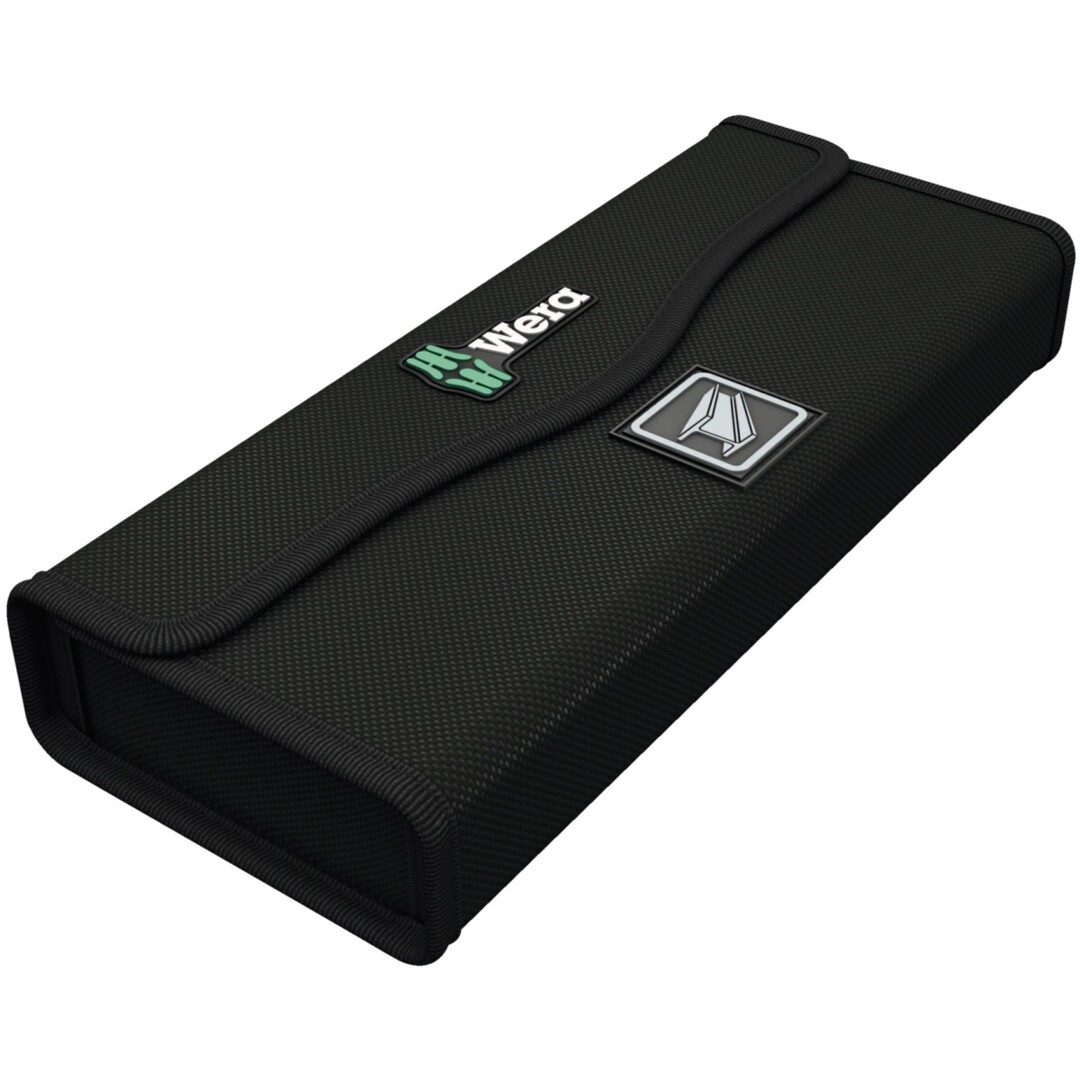

Sada nářadí M1 na kovy 39 ks v textilním boxu Wera 135928
Wera Kraftform Kompakt M 1 kov, 39 dílný. Přehledně uspořádaná sada pro montážní a servisní šroubovací práce. Přesné osazení této varianty, včetně velikostí a výrobních čísel jednotlivých nástrojů, uvádí rozpis obsahu.
Kompaktní výbava pro konkrétní řemeslo
Výběr nástrojů řady Kraftform Kompakt soustřeďuje vybavení pro vybranou oblast použití do přenosné sady. Přesné profily a velikosti této varianty jsou uvedeny v rozpisu obsahu.
39dílná výbava pro práci s kovem
Kraftform Kompakt M 1 sdružuje 39 šroubovacích nástrojů pro montáž a údržbu kovových konstrukcí. Přehled rozměrů umožňuje posoudit vhodnost pro konkrétní spoje.

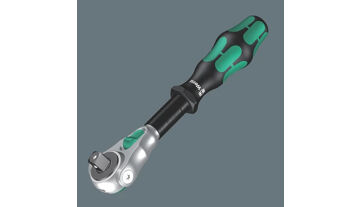

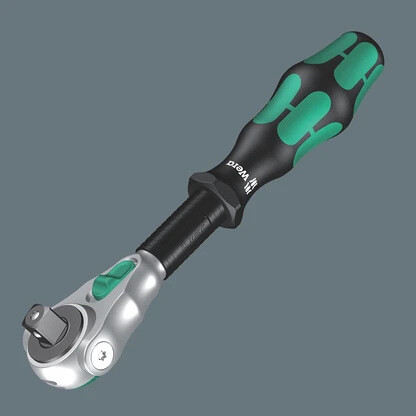

Zyklop Speed pro více pracovních poloh
Konstrukce spojuje jemnou ráčnu, kloubovou a úhlovou práci se zajištěním nástavce. V přímé poloze lze ráčnu s odpovídajícím adaptérem a bitem využít také jako šroubovák.

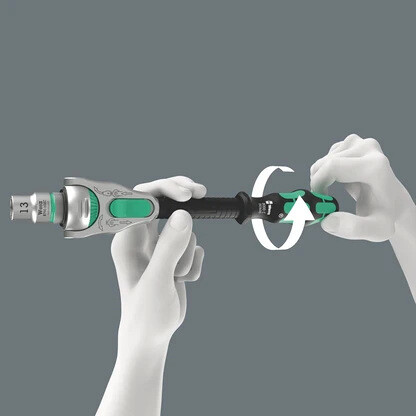

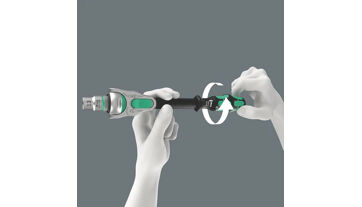

Rychlé protáčení volného závitu
Souměrná rukojeť, setrvačnost hlavy a volnoběžné pouzdro umožňují svižné otáčení. To je praktické při nízkém odporu závitu, kdy běžné ráčnování ještě nemusí dobře zabírat.
Provedení HAND & MACHINE
Nástrčné hlavice této řady jsou určeny pro ruční i strojní ovládání. Při volbě pohonu respektujte připojovací rozměr hlavice a určení konkrétního příslušenství.

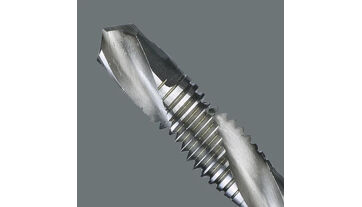

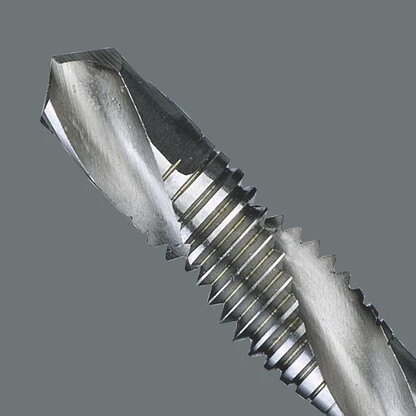

Vrtání, závitování a odstranění otřepů
Kombinovaný závitník spojuje tři operace v jednom nástroji. Je z rychlořezné oceli HSS a má šestihranné upínání 1/4" pro držák DIN 3126-D 6,3 (ISO 1173). Geometrie podporuje vystředění, odvod třísek a vedení při zpětném chodu; omezuje vzpříčení při řezání závitu.
Ruční a strojní pohon bez rázu
Výrobce připouští ruční i strojní použití bez rázů. Pro rázový utahovák je nutné zvolit příslušenství výslovně určené pro rázové zatížení.
Použití a výběr vhodného provedení
| Pracovní situace | Jak nástroj využít |
|---|---|
| Obsah sady | Přehled nástrojů, profilů a velikostí najdete níže v tabulce Obsah dodávky. |
| Sestavení nářadí | Spojujte díly se shodným připojovacím rozměrem; případný adaptér musí odpovídat oběma stranám pohonu. |
| Po dokončení práce | Očistěte pracovní profily a vraťte nástroje do jejich pozic. Přehledné uložení usnadňuje kontrolu úplnosti před dalším výjezdem. |
Technické údaje
| Hmotnost dle technického listu | 1492 g |
|---|---|
| Logistické rozměry dle technického listu | 325x145x65 mm |
| Země původu dle výrobce | Česká republika |
| Výrobní číslo Wera | 05135928001 |
|---|---|
| EAN | 4013288178367 |

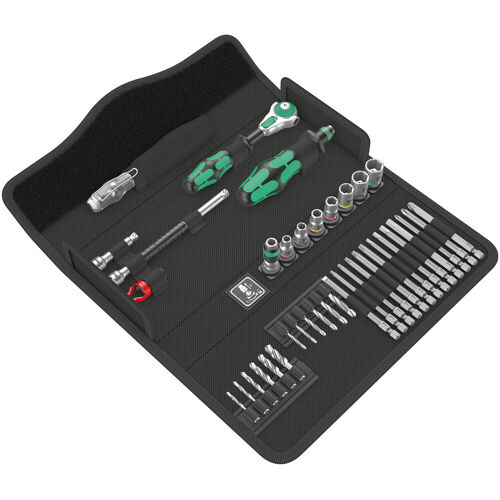

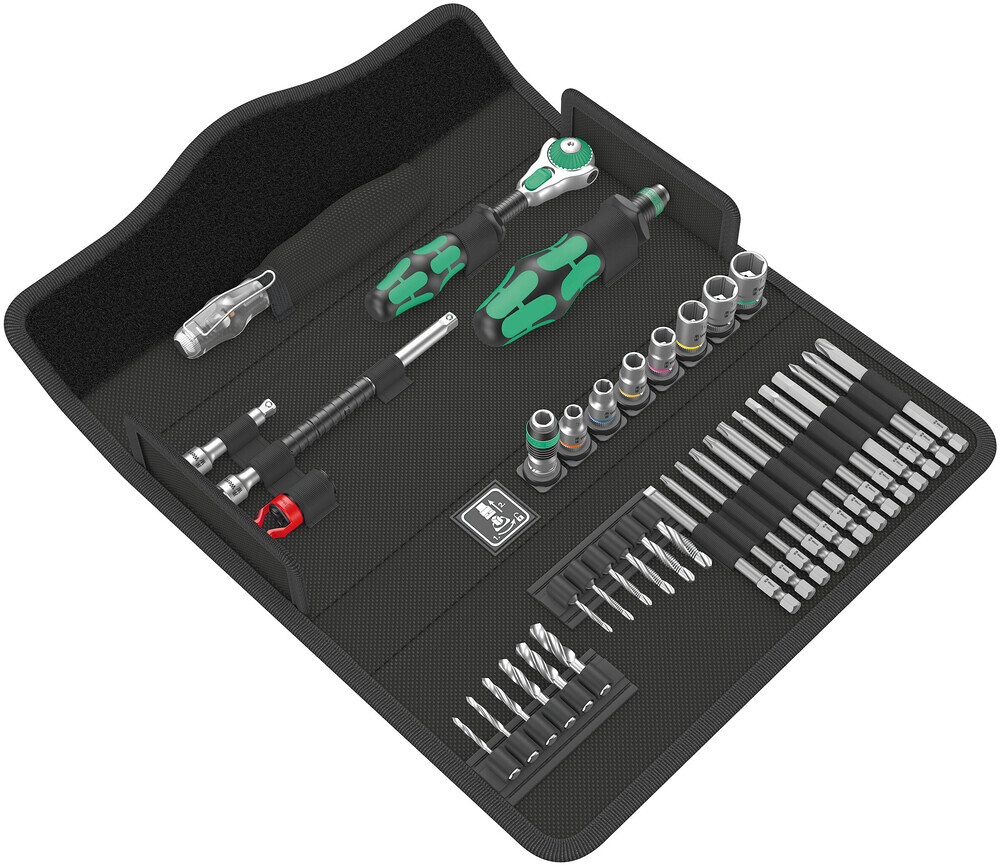

Obsah dodávky
| Nástroj | Rozměr / provedení | Počet | Číslo Wera | obj. kód BO |
|---|---|---|---|---|
| 8000 A Ráčna Zyklop Speed s upínací částí 1/4" | 1/4" x 152 mm | 1 | 05003500001 | BO-E-60000015 |
| 8794 LA Prodloužení Zyklop s rychloběžným pouzdrem, dlouhé, 1/4" | 1/4" x 150 mm | 1 | 05003526001 | |
| 8794 A Prodloužení Zyklop "Wobble", 1/4" | 1/4" x 56 mm | 1 | 05003527001 | |
| 8784 A1 Spojovací dil Zyklop, 1/4" | 1/4" x 37 mm | 1 | 05003529001 | BO-E-60000030 |
| 816 R Ruční držák bitů s hlavou Rapidaptor | 1/4" x 119 mm | 1 | 05051462001 | |
| 8790 HMA Nástrčná hlavice Zyklop, upínací část 1/4" | 5.5 x 23 mm | 1 | 05003504001 | |
| 6 x 23 mm | 1 | 05003505001 | ||
| 7 x 23 mm | 1 | 05003506001 | ||
| 8 x 23 mm | 1 | 05003507001 | ||
| 10 x 23 mm | 1 | 05003509001 | ||
| 12 x 23 mm | 1 | 05003511001 | ||
| 13 x 23 mm | 1 | 05003512001 | ||
| 851/4 Z Bity | PH 1 x 89 mm | 1 | 05059760001 | BO-E-64430010 |
| PH 2 x 89 mm | 1 | 05059775001 | BO-E-64430020 | |
| PH 3 x 89 mm | 1 | 05059795001 | BO-E-64430030 | |
| 840/4 Z Bity | 3 x 89 mm | 1 | 05059630001 | BO-E-64740015 |
| 4 x 89 mm | 1 | 05059631001 | BO-E-64740020 | |
| 5 x 89 mm | 1 | 05059632001 | BO-E-64740025 | |
| 6 x 89 mm | 1 | 05059633001 | BO-E-64740030 | |
| 867/4 Z Bity TORX® | TX 10 x 89 mm | 1 | 05060186001 | BO-E-64550010 |
| TX 15 x 89 mm | 1 | 05060187001 | BO-E-64550015 | |
| TX 20 x 89 mm | 1 | 05060188001 | BO-E-64550020 | |
| TX 25 x 89 mm | 1 | 05060189001 | BO-E-64550025 | |
| TX 30 x 89 mm | 1 | 05060191001 | BO-E-64550030 | |
| 800/4 Z Bity | 1 x 5.5 x 89 mm | 1 | 05059488001 | BO-E-64410030 |
| 847 HSS Kombinované závitníky | 2.5 mm x 36 mm x M 3 | 1 | 05104640001 | |
| 3.3 mm x 39 mm x M 4 | 1 | 05104641001 | ||
| 4.2 mm x 41 mm x M 5 | 1 | 05104642001 | ||
| 6.8 mm x 51 mm x M 8 | 1 | 05104644001 | ||
| 8.5 mm x 59 mm x M 10 | 1 | 05104645001 | ||
| 5 mm x 44 mm x M 6 | 1 | 05104643001 | ||
| 848 HSS Bity se spirálovým vrtákem do kovů | 3 x 38 mm | 1 | 05104610001 | |
| 4 x 44 mm | 1 | 05104613001 | ||
| 5 x 50 mm | 1 | 05104616001 | ||
| 6 x 50 mm | 1 | 05104618001 | ||
| 8 x 51 mm | 1 | 05104620001 | ||
| 10 x 54 mm | 1 | 05104622001 | ||
| 1441 SB Nástrčné nářadí na čepele šroubováků, dlouhé bity a úhlové klíče s funkcí přidržení šroubů | 4.5-6 x 41 mm | 1 | 05073681001 | BO-E-68770015 |
| 247 Jednopólová zkoušečka napětí | 0.5 x 3 x 70 mm | 1 | 05005655001 | BO-E-55630006 |
| Pás na suchý zip 240 | 240 x 50 mm | 1 | — |
Rozpis uvádí nástroje a příslušenství evidované výrobcem u této sady. Obal nebo upevňovací prvky mohou být v rozpisu vedeny samostatně vedle deklarovaného počtu nástrojů.
| Výrobce | WERA |
