Sada nástrčné klíče Kraftform Kompakt Zyklop Mini 2 in Textil-Box Wera 135918

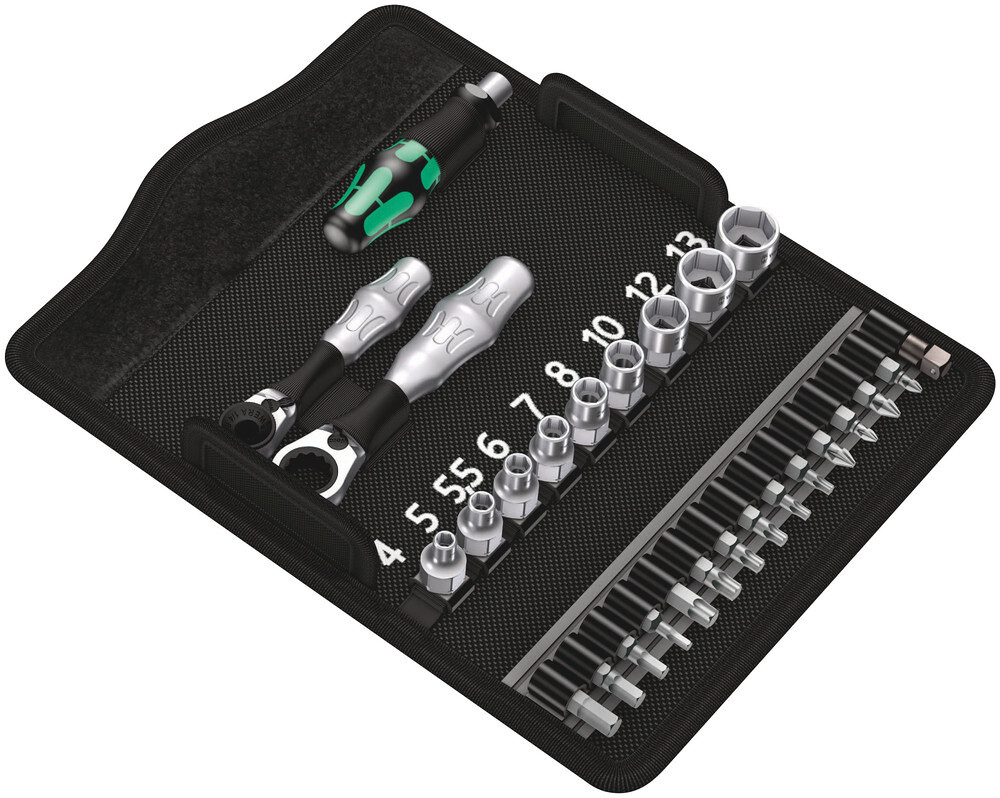

Wera Kraftform Kompakt Zyklop Mini 2, 27 dílný. Přehledně uspořádaná sada pro montážní a servisní šroubovací práce. Přesné osazení této varianty, včetně velikostí a výrobních čísel jednotlivých nástrojů, uvádí rozpis obsahu.

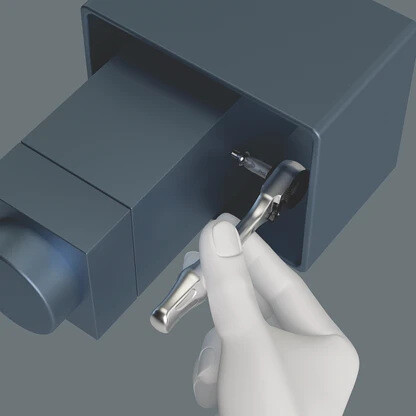

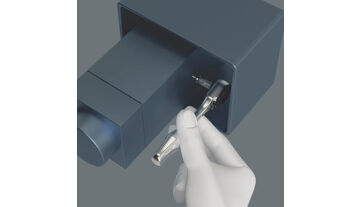

Malá ráčna pro obtížně dostupné spoje
Kompaktní ráčna Zyklop Mini pomáhá tam, kde by běžná velikost rukojeti nebo hlavy překážela.

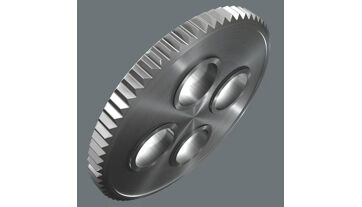

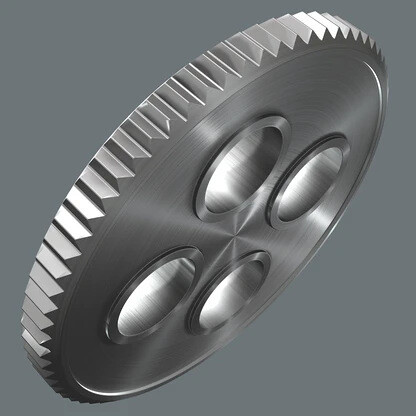

60 zubů a zpětný úhel 6°
Ráčna Zyklop Mini potřebuje k dalšímu záběru krátký zdvih o 6°, což usnadňuje přesnou práci v malém prostoru.

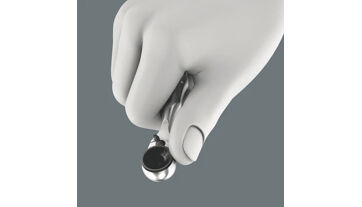

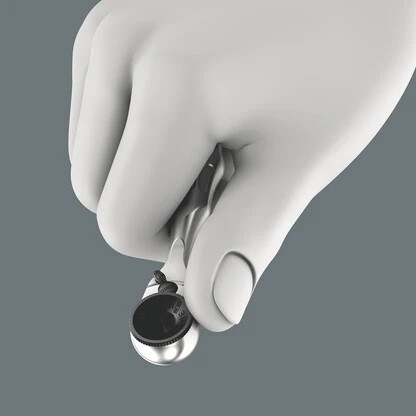

Rychlé otáčení prsty, dotažení rukojetí
Rýhované kolečko Zyklop Mini 1 dovoluje rychle protočit volný závit. Když vzroste odpor, sílu přenášíte rukojetí ráčny.

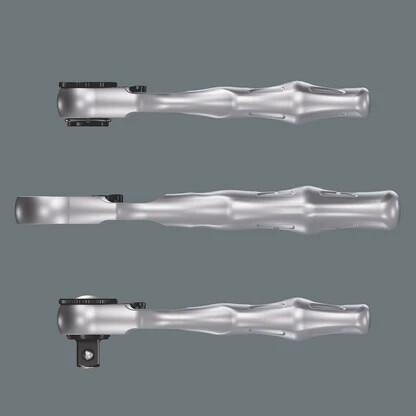

Nízká výška sestavy
Malá konstrukční výška usnadňuje práci tam, kde je nad šroubovým spojem minimum prostoru.

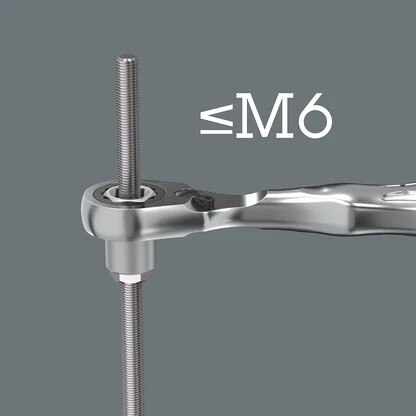

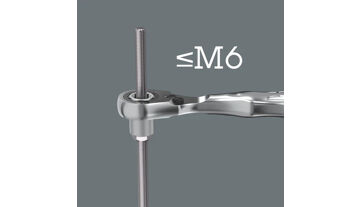

Průchozí provedení pro závitové tyče
Dutá hlava Zyklop Mini 2 spolu s průchozími hlavicemi 8790 FA umožňuje průchod závitové tyče až M6 nástrojem. Matici lze otáčet i na delším vyčnívajícím závitu.

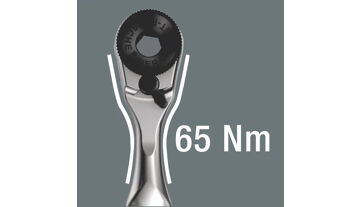

Odolnost malé ráčny

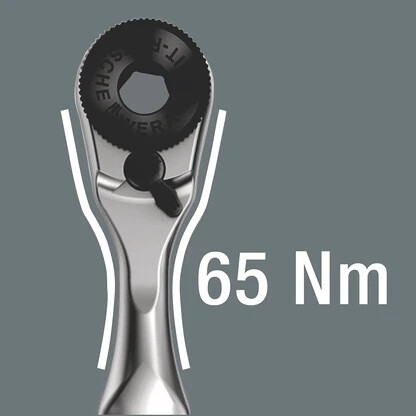

Wera uvádí mechanickou odolnost Zyklop Mini nejméně 65 Nm. Skutečný utahovací moment vždy určuje konkrétní spoj, nikoli tento údaj o nástroji.

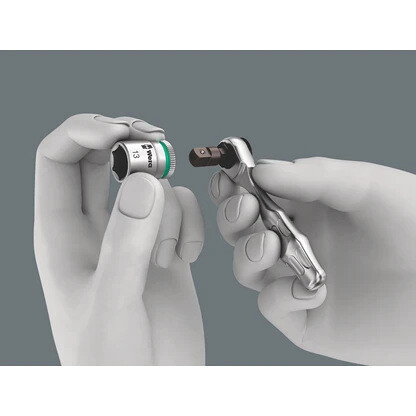

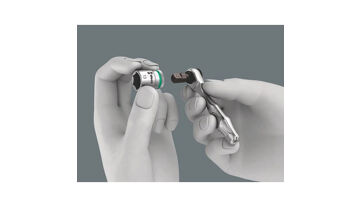

Bity přímo, hlavice přes adaptér
Zyklop Mini 1 přijímá bit přímo nebo prostřednictvím vhodného držáku, který může prodloužit dosah. Pro nástrčné hlavice je potřeba adaptér z šestihranu 1/4" na čtyřhran 1/4", například Wera 870/1. Jeho dodání se řídí rozpisem konkrétní sady.
Použití a výběr vhodného provedení
| Pracovní situace | Jak nástroj využít |
|---|---|
| Obsah sady | Přehled nástrojů, profilů a velikostí najdete níže v tabulce Obsah dodávky. |
| Sestavení nářadí | Spojujte díly se shodným připojovacím rozměrem; případný adaptér musí odpovídat oběma stranám pohonu. |
| Po dokončení práce | Očistěte pracovní profily a vraťte nástroje do jejich pozic. Přehledné uložení usnadňuje kontrolu úplnosti před dalším výjezdem. |
Technické údaje
| Normy / připojovací standardy | DIN ISO 1173-C 6,3 |
|---|---|
| Hmotnost dle technického listu | 566 g |
| Logistické rozměry dle technického listu | 200x105x60 mm |
| Země původu dle výrobce | Tchaj-wan |
|---|---|
| Výrobní číslo Wera | 05135918001 |
| EAN | 4013288182180 |

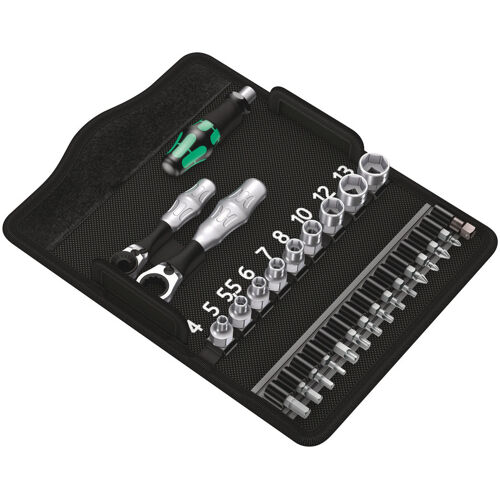

Obsah dodávky
| Nástroj | Rozměr / provedení | Počet | Číslo Wera | obj. kód BO |
|---|---|---|---|---|
| 8001 A Ráčna na bity 1/4" | 1/4" x 87 mm | 1 | — | |
| 8005 Ráčna Zyklop Mini 2 | 107 mm | 1 | 05003660001 | BO-E-64020010 |
| 813 Ruční držák bitů | 1/4" x 78 mm | 1 | 05051274001 | |
| 870/1 Držák nástroje (spojovací díl) | 1/4" x 25 mm | 1 | 05136000001 | |
| 851/1 Z Bity | PH 1 x 25 mm | 1 | 05072070001 | BO-E-642C0005 |
| PH 2 x 25 mm | 1 | 05072072001 | BO-E-642C0010 | |
| 855/1 Z Bity | PZ 1 x 25 mm | 1 | 05072080001 | BO-E-642G0005 |
| PZ 2 x 25 mm | 1 | 05072082001 | BO-E-642G0010 | |
| 867/1 Bity TORX® | TX 10 x 25 mm | 1 | 05066485001 | BO-E-644A0005 |
| TX 15 x 25 mm | 1 | 05066486001 | BO-E-644A0010 | |
| TX 20 x 25 mm | 1 | 05066487001 | BO-E-644A0015 | |
| TX 25 x 25 mm | 1 | 05066488001 | BO-E-644A0020 | |
| TX 30 x 25 mm | 1 | 05066490001 | BO-E-644A0030 | |
| TX 40 x 25 mm | 1 | 05066491001 | BO-E-644A0035 | |
| 840/1 Z Bity | 3 x 25 mm | 1 | 05056315001 | BO-E-64290015 |
| 4 x 25 mm | 1 | 05056320001 | BO-E-64290020 | |
| 5 x 25 mm | 1 | 05056325001 | BO-E-64290025 | |
| 6 x 25 mm | 1 | 05056330001 | BO-E-64290030 | |
| 8790 FA nástrčná hlavice ("ořech") Zyklop s připojovacím rozměrem 1/4" a připojovacím šestihranem Hex 11 | 4 x 18 mm | 1 | 05003665001 | BO-E-64020040 |
| 5 x 18 mm | 1 | 05003667001 | BO-E-64020050 | |
| 5.5 x 18 mm | 1 | 05003668001 | BO-E-64020055 | |
| 6 x 18 mm | 1 | 05003669001 | BO-E-64020060 | |
| 7 x 18 mm | 1 | 05003670001 | ||
| 8 x 18 mm | 1 | 05003675001 | BO-E-64020080 | |
| 10 x 18 mm | 1 | 05003690001 | BO-E-64020100 | |
| 12 x 18 mm | 1 | 05003684001 | BO-E-64020120 | |
| 13 x 18 mm | 1 | 05003685001 | BO-E-64020130 | |
| Pás na suchý 120 | 50 x 120 mm | 1 | — |
Rozpis uvádí nástroje a příslušenství evidované výrobcem u této sady. Obal nebo upevňovací prvky mohou být v rozpisu vedeny samostatně vedle deklarovaného počtu nástrojů.
| Výrobce | WERA |
