Sada nástrčných klíčů ZYKLOP speed 1/4" a 1/2" 43 ks Wera 160785
Wera 8100 SA/SC 2 Ráčnová sada Zyklop Speed, upínací část 1/4", metrická, 43 dílný. Přehledně uspořádaná sada pro montážní a servisní šroubovací práce. Přesné osazení této varianty, včetně velikostí a výrobních čísel jednotlivých nástrojů, uvádí rozpis obsahu.

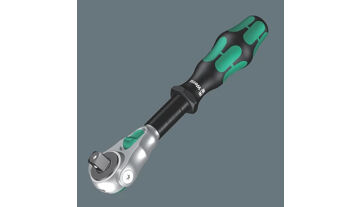

Zyklop Speed pro více pracovních poloh
Konstrukce spojuje jemnou ráčnu, kloubovou a úhlovou práci se zajištěním nástavce. V přímé poloze lze ráčnu s odpovídajícím adaptérem a bitem využít také jako šroubovák.
Pohyblivá a zajišťovatelná hlava
Hlavu ráčny přizpůsobíte směru přístupu ke šroubu a dostupnému prostoru pro ruku. Definované polohy aretace jsou 0°, ±15° a ±90°; ovládání zajištění je přístupné z obou stran.

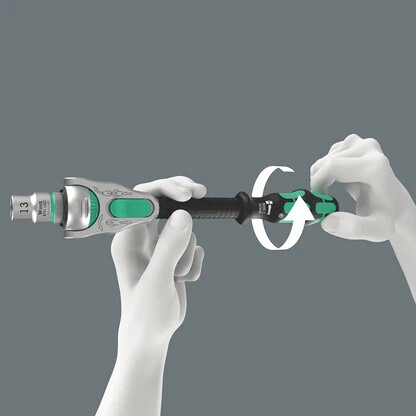

Rychlé protáčení volného závitu
Souměrná rukojeť, setrvačnost hlavy a volnoběžné pouzdro umožňují svižné otáčení. To je praktické při nízkém odporu závitu, kdy běžné ráčnování ještě nemusí dobře zabírat.

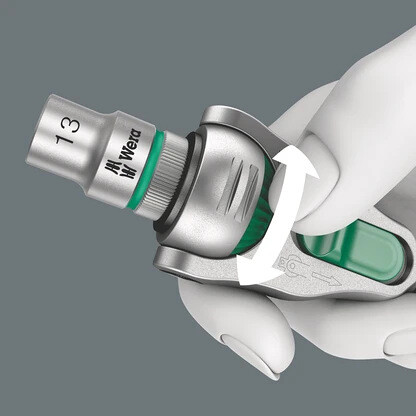

Volba pravého nebo levého chodu
Rýhované kolečko na hlavě ráčny přepíná směr záběru. Ovládání zůstává přístupné při různém natočení hlavy, takže lze přecházet mezi povolováním a utahováním.

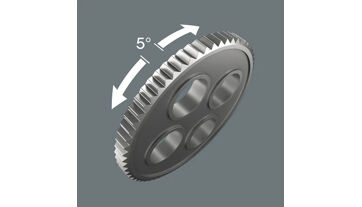

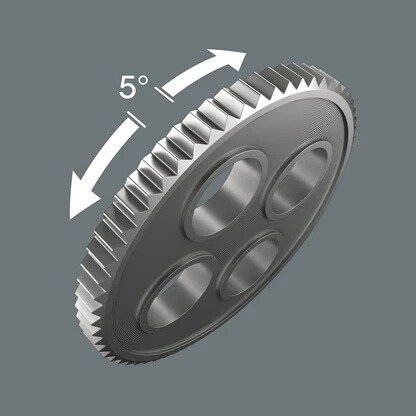

72 zubů a zpětný úhel 5°
Ráčna potřebuje pro další záběr krátký zpětný pohyb rukojeti. Jemné ozubení je užitečné mezi okolními díly, které omezují možný rozkmit nástroje.

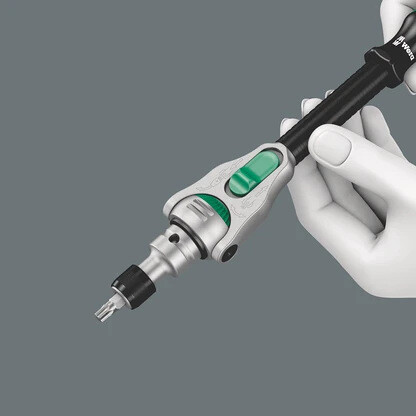

Použití ráčny jako šroubováku
Při nastavení hlavy do přímé polohy 0° lze ráčnu s vhodným adaptérem a bitem otáčet v ose šroubu jako běžný šroubovák. Volte sestavu podle pracovního profilu spoje.
Přehledná dvoubarevná vložka
Kontrastní pěnová vložka usnadňuje rozpoznání chybějícího nástroje. Rozmístění dílů je vyznačeno laserem ve víku. Vložku lze vyjmout z boxu a uložit do zásuvky dílenského vozíku.
Použití a výběr vhodného provedení
| Pracovní situace | Jak nástroj využít |
|---|---|
| Obsah sady | Přehled nástrojů, profilů a velikostí najdete níže v tabulce Obsah dodávky. |
| Sestavení nářadí | Spojujte díly se shodným připojovacím rozměrem; případný adaptér musí odpovídat oběma stranám pohonu. |
| Po dokončení práce | Očistěte pracovní profily a vraťte nástroje do jejich pozic. Přehledné uložení usnadňuje kontrolu úplnosti před dalším výjezdem. |
Technické údaje
| Počet zubů ráčny | 72 |
|---|---|
| Zpětný úhel dle výrobce | 5° |
| Hmotnost dle technického listu | 5249 g |
| Logistické rozměry dle technického listu | 365x310x70 mm |
| Země původu dle výrobce | Česká republika |
|---|---|
| Výrobní číslo Wera | 05160785001 |
| EAN | 4013288126610 |
Obsah dodávky
| Nástroj | Rozměr / provedení | Počet | Číslo Wera | obj. kód BO |
|---|---|---|---|---|
| 8000 A Ráčna Zyklop Speed s upínací částí 1/4" | 1/4" x 152 mm | 1 | 05003500001 | BO-E-60000015 |
| 8790 HMA Nástrčná hlavice Zyklop, upínací část 1/4" | 4 x 23 mm | 1 | 05003501001 | |
| 4.5 x 23 mm | 1 | 05003502001 | ||
| 5 x 23 mm | 1 | 05003503001 | ||
| 5.5 x 23 mm | 1 | 05003504001 | ||
| 6 x 23 mm | 1 | 05003505001 | ||
| 7 x 23 mm | 1 | 05003506001 | ||
| 8 x 23 mm | 1 | 05003507001 | ||
| 9 x 23 mm | 1 | 05003508001 | ||
| 10 x 23 mm | 1 | 05003509001 | ||
| 12 x 23 mm | 1 | 05003511001 | ||
| 13 x 23 mm | 1 | 05003512001 | ||
| 8784 A1 Spojovací dil Zyklop, 1/4" | 1/4" x 37 mm | 1 | 05003529001 | BO-E-60000030 |
| 8796 LA Prodloužení Zyklop "flexible-lock" s rychloběžným pouzdrem, dlouhé, 1/4" | 1/4" x 150 mm | 1 | 05003531001 | BO-E-60000024 |
| 8000 C Ráčna Zyklop Speed s upínací částí 1/2" | 1/2" x 277 mm | 1 | 05003600001 | BO-E-60020015 |
| 8790 HMC Nástrčná hlavice Zyklop, upínací část 1/2" | 13 x 37 mm | 1 | 05003604001 | |
| 14 x 37 mm | 1 | 05003605001 | ||
| 15 x 37 mm | 1 | 05003606001 | ||
| 16 x 37 mm | 1 | 05003607001 | ||
| 17 x 37 mm | 1 | 05003608001 | ||
| 18 x 37 mm | 1 | 05003609001 | ||
| 19 x 37 mm | 1 | 05003610001 | ||
| 21 x 37 mm | 1 | 05003612001 | ||
| 22 x 37 mm | 1 | 05003613001 | ||
| 24 x 37 mm | 1 | 05003614001 | ||
| 8796 LC Prodloužení Zyklop "flexible-lock" s rychloběžným pouzdrem, dlouhé, 1/2" | 1/2" x 250 mm | 1 | 05003643001 | BO-E-60020025 |
| 816 R Ruční držák bitů s hlavou Rapidaptor | 1/4" x 119 mm | 1 | 05051462001 | |
| 800/4 Z Bity | 1 x 5.5 x 89 mm | 1 | 05059488001 | BO-E-64410030 |
| 840/4 Z Bity | 3 x 89 mm | 1 | 05059630001 | BO-E-64740015 |
| 4 x 89 mm | 1 | 05059631001 | BO-E-64740020 | |
| 5 x 89 mm | 1 | 05059632001 | BO-E-64740025 | |
| 6 x 89 mm | 1 | 05059633001 | BO-E-64740030 | |
| 851/4 Z Bity | PH 1 x 89 mm | 1 | 05059760001 | BO-E-64430010 |
| PH 2 x 89 mm | 1 | 05059775001 | BO-E-64430020 | |
| PH 3 x 89 mm | 1 | 05059795001 | BO-E-64430030 | |
| 855/4 Z Bity | PZ 1 x 89 mm | 1 | 05060029001 | BO-E-64450010 |
| PZ 2 x 89 mm | 1 | 05060035001 | BO-E-64450020 | |
| PZ 3 x 89 mm | 1 | 05060043001 | BO-E-64450030 | |
| 867/4 Z Bity TORX® BO s otvorem | TX 10 x 89 mm | 1 | 05060050001 | BO-E-64590010 |
| TX 15 x 89 mm | 1 | 05060051001 | BO-E-64590015 | |
| TX 20 x 89 mm | 1 | 05060052001 | BO-E-64590020 | |
| TX 25 x 89 mm | 1 | 05060053001 | BO-E-64590025 | |
| TX 30 x 89 mm | 1 | 05060054001 | BO-E-64590030 |
Rozpis uvádí nástroje a příslušenství evidované výrobcem u této sady. Obal nebo upevňovací prvky mohou být v rozpisu vedeny samostatně vedle deklarovaného počtu nástrojů.
| Výrobce | WERA |
