Sada vyměnných čepelí Kraftform Kompakt VDE 16-dílná Wera 006607
Wera Kraftform Kompakt VDE 16 Universal 1 Tool Finder, 16 dílný. Přehledně uspořádaná sada pro montážní a servisní šroubovací práce. Přesné osazení této varianty, včetně velikostí a výrobních čísel jednotlivých nástrojů, uvádí rozpis obsahu.
Zkouška VDE každého dílu
Izolované díly Kraftform Kompakt VDE procházejí zkouškou při 10 000 V podle IEC 60900. Jejich určené pracovní napětí je do 1 000 V.
Jedna rukojeť pro více čepelí
Výměnný systém umožňuje používat několik kompatibilních čepelí se stejnou rukojetí. Šetří místo při přepravě a urychluje střídání profilů.
Uvolnění žlutým kroužkem
Stažení žlutého kroužku na rukojeti uvolňuje výměnnou čepel Kraftform Kompakt VDE a umožňuje její výměnu.
PlusMinus pro kombinované drážky
Profil spojuje plochou drážku s PH nebo PZ podle varianty. Je určen pro odpovídající kombinované hlavy šroubů používané například ve svorkách, spínačích, relé a rozvaděčích.

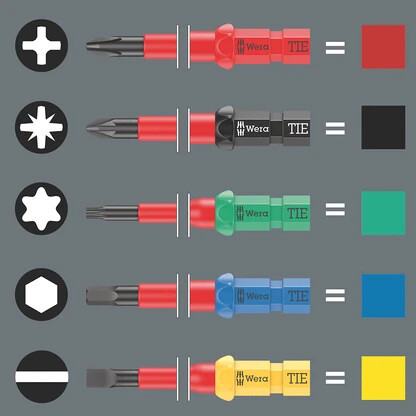

Rozlišení čepelí Take it easy
Barevné označení určuje profil a laserový popis velikost. Kombinace obou značek urychluje výběr výměnné čepele z pouzdra.

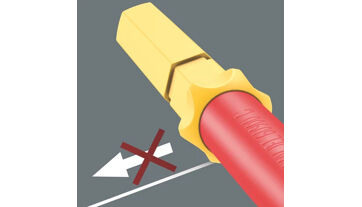

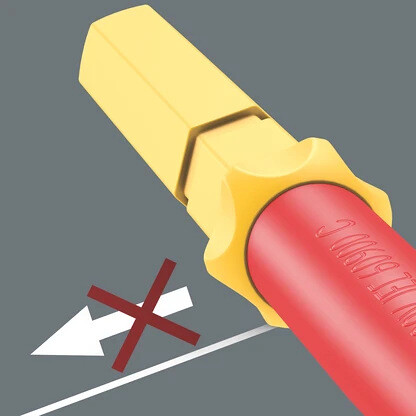

Ochrana výměnné čepele proti odkutálení
Šestihranná část ztěžuje samovolné kutálení odložené čepele po pracovní ploše.
Zaoblená opora dlaně
O zadní část výměnné čepele lze opřít dlaň. Tvar usnadňuje rychlé protáčení při lehkém šroubování.
Použití a výběr vhodného provedení
| Pracovní situace | Jak nástroj využít |
|---|---|
| Obsah sady | Přehled nástrojů, profilů a velikostí najdete níže v tabulce Obsah dodávky. |
| Sestavení nářadí | Spojujte díly se shodným připojovacím rozměrem; případný adaptér musí odpovídat oběma stranám pohonu. |
| Po dokončení práce | Očistěte pracovní profily a vraťte nástroje do jejich pozic. Přehledné uložení usnadňuje kontrolu úplnosti před dalším výjezdem. |
| Kontrola izolace | Před použitím zkontrolujte izolaci i pracovní část. Poškozené izolované nářadí vyřaďte z práce pod napětím; dodržujte kvalifikaci a pracovní postup pro dané elektrické zařízení. |
Technické údaje
| Normy / připojovací standardy | IEC 60900 |
|---|---|
| Hmotnost dle technického listu | 616 g |
| Logistické rozměry dle technického listu | 200x120x80 mm |
| Země původu dle výrobce | Česká republika |
|---|---|
| Výrobní číslo Wera | 05006607001 |
| EAN | 4013288229922 |

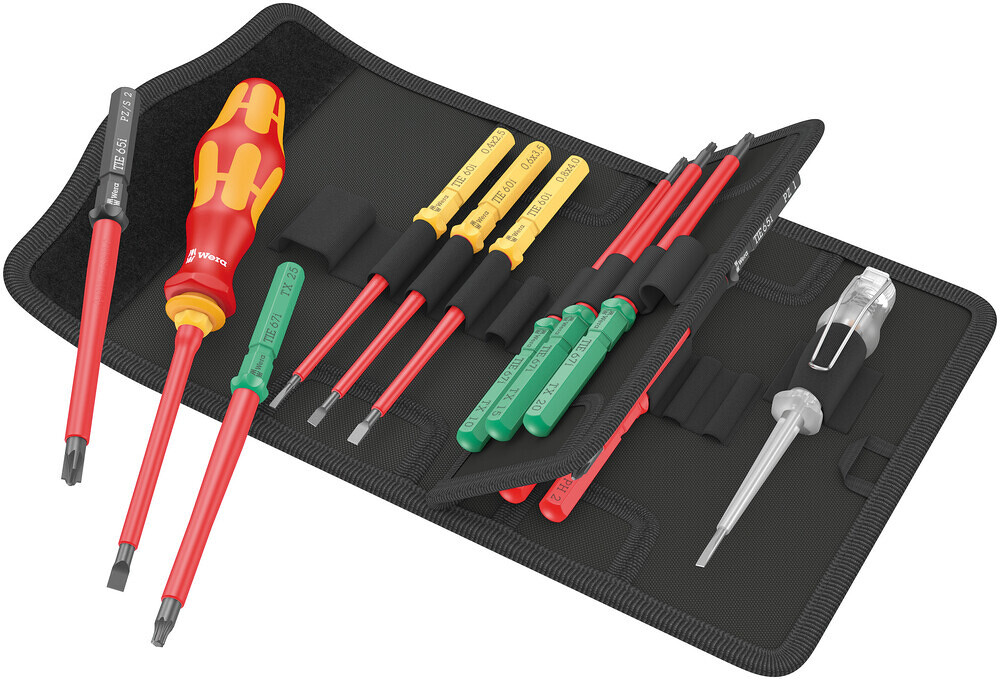

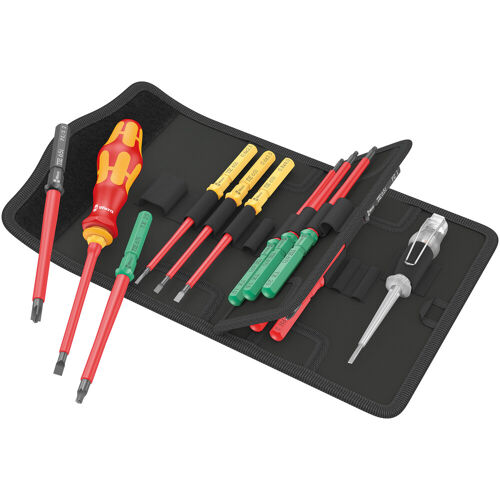

Obsah dodávky
| Nástroj | Rozměr / provedení | Počet | Číslo Wera | obj. kód BO |
|---|---|---|---|---|
| 817 VDE Ruční držák Kraftform | 9 x 98 mm | 1 | 05003990001 | BO-E-63550010 |
| Kraftform Kompakt VDE 62 i Take it easy | PH 1 x 157 mm | 1 | 05006510001 | BO-E-63550131 |
| PH 2 x 157 mm | 1 | 05006511001 | BO-E-63550136 | |
| Kraftform Kompakt VDE 65 i Take it easy | PZ 1 x 157 mm | 1 | 05006524001 | BO-E-63550141 |
| PZ 2 x 157 mm | 1 | 05006525001 | BO-E-63550146 | |
| Kraftform Kompakt VDE 65 i PZ/S Take it easy | # 1 x 157 mm | 1 | 05006528001 | |
| # 2 x 157 mm | 1 | 05006529001 | ||
| Kraftform Kompakt VDE 67 i TORX® Take it easy | TX 10 x 157 mm | 1 | 05006534001 | BO-E-63550156 |
| TX 15 x 157 mm | 1 | 05006535001 | BO-E-63550161 | |
| TX 20 x 157 mm | 1 | 05006536001 | BO-E-63550166 | |
| TX 25 x 157 mm | 1 | 05006537001 | BO-E-63550171 | |
| Kraftform Kompakt VDE 60 i Take it easy | 0.4 x 2.5 x 157 mm | 1 | 05006500001 | BO-E-63550101 |
| 0.6 x 3.5 x 157 mm | 1 | 05006502001 | BO-E-63550111 | |
| 0.8 x 4 x 157 mm | 1 | 05006503001 | BO-E-63550116 | |
| 1 x 5.5 x 157 mm | 1 | 05006504001 | BO-E-63550121 | |
| 247 Jednopólová zkoušečka napětí | 0.5 x 3 x 70 mm | 1 | 05005655001 | BO-E-55630006 |
| Pás na suchý zip 70 | 70 x 50 mm | 1 | — |
Rozpis uvádí nástroje a příslušenství evidované výrobcem u této sady. Obal nebo upevňovací prvky mohou být v rozpisu vedeny samostatně vedle deklarovaného počtu nástrojů.
| Profil | PH1 |
| Výrobce | WERA |
| Použití | Izolované 1000V (VDE) |
