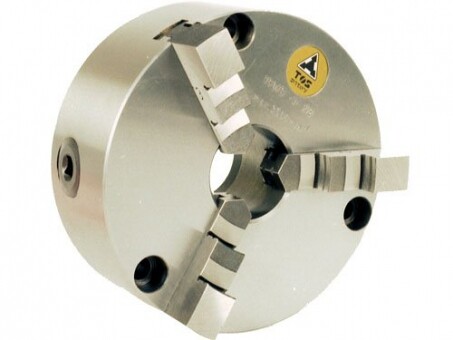

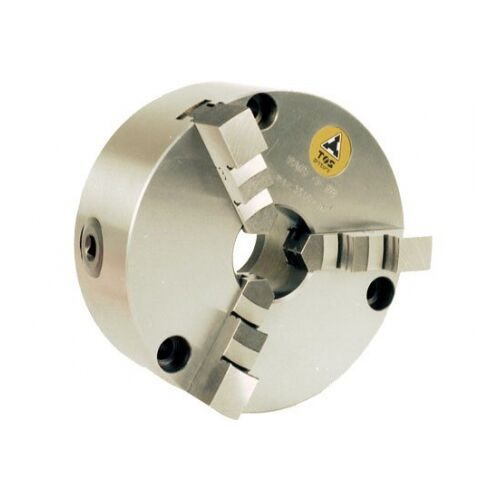

Sklíčidlo univerzální ČSN 243809, DIN 6350, TOS IUG 125/3-2M2 (123220)

Samostředící univerzální sklíčidlo IUG

Technické údaje:
- Průměr: 125 mm
- Typ upínání: M2
- Třída přesnosti: zvýšená standard
- Počet čelistí: 3

Rozsah dodávky:
- 1ks sklíčidlo
- 1 sada tvrdých vnějších čelistí SCV, 1 sada tvrdých vnitřních čelistí SCN
- 1 klíč, upínací šrouby

Provedení:
- těleso sklíčidla – tvárná litina
- funkční plochy broušené, zajišťují přesnost upínání a prodlužují životnost sklíčidla
- od velikosti o160 vkládána kalená a broušená ocelová pera pro vedení čelistí
- upnutí sklíčidla na vřeteno stroje pomocí mezipříruby dle DIN 6350
- vyvážené spirálové kolo omezuje vibrace při vyšších otáčkách

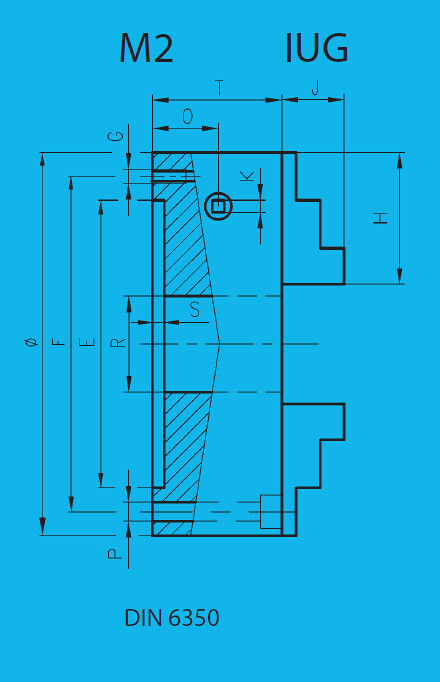

Rozměry a parametry:
průměr (mm): 125
hmotnost (kg): 3,7
velikost: M2
E H6: 95mm
F±0,2: 108mm
G: 3xM8
H: 51,5mm
J: 19mm
K: 8mm
O: 22,0mm
P1): 4 x 9mm
P2): 3 x 9mm
S: 4mm
T: 58mm
R: 32mm
