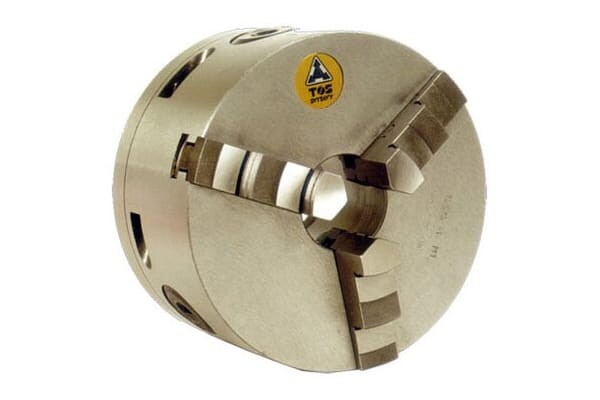

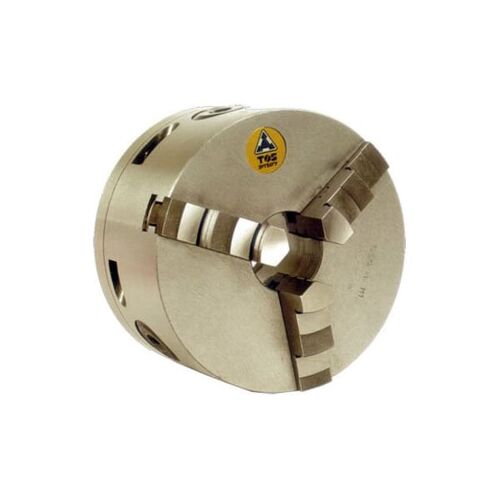

Sklíčidlo univerzální ČSN 243814.1 TOS IUPG 310/3-1-M1  (313110)

Samostředící univerzální sklíčidlo s jemným ustavením IUPG

Technické údaje:
- Průměr: 310 mm
- Typ upínání: M1
- Třída přesnosti: Superior
- Počet čelistí: 3

Rozsah dodávky:
- 1ks sklíčidlo
- 1 sada tvrdých vnějších čelistí SCV, 1 sada tvrdých vnitřních čelistí SCN
- 1 klíč, upínací šrouby

Provedení:
- je určeno jako univerzální, avšak díky své přesnosti jsou nejvíce vhodná na brusky

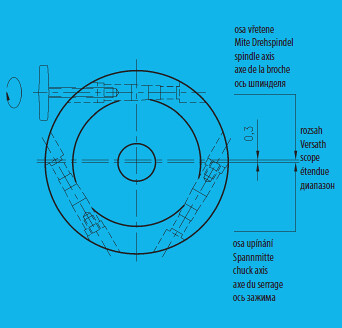

- nastavení do požadované přesnosti je realizováno pomocí 3 tangenciálně umístěných kalených stavěcích šroubů
- těleso sklíčidla – tvárná litina
- funkční plochy broušené, zajišťují přesnost upínání a prodlužují životnost sklíčidla
- od velikosti o160 vkládána kalená a broušená ocelová pera pro vedení čelistí
- šrouby umožňují ustavit sklíčidlo do pozice blízko nulového obvodového házení(přesnost ustavení do 0,005mm)
- upnutí sklíčidla na vřeteno stroje pomocí mezipříruby
- provedení SUPERIOR

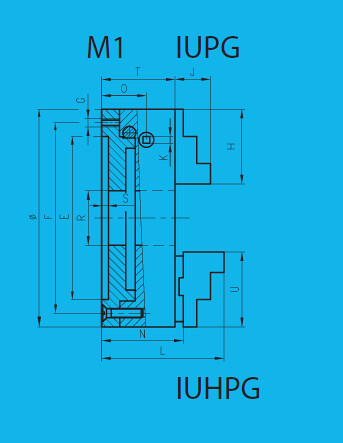

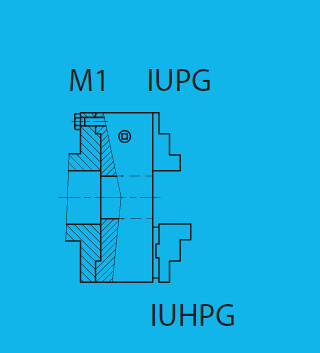

Rozměry a parametry:
průměr (mm): 310
hmotnost (kg): 47,60
velikost: M1
E H6: 260mm
F±0,2: 286mm
G: 3xM12
H: 123,0mm
J: 40mm
K: 14mm
L: 172,0mm
N: 143,9mm
O: 50,6mm
S: 5mm
T: 110mm
R: 105,0mm
U: 108mm
