Sklíčidlo univerzální ČSN 243827 TOS IUHO 200/4-1-M2 (204120)

Samostředící univerzální sklíčidlo s reverzní čelistí s ocelovým tělesem IUHO

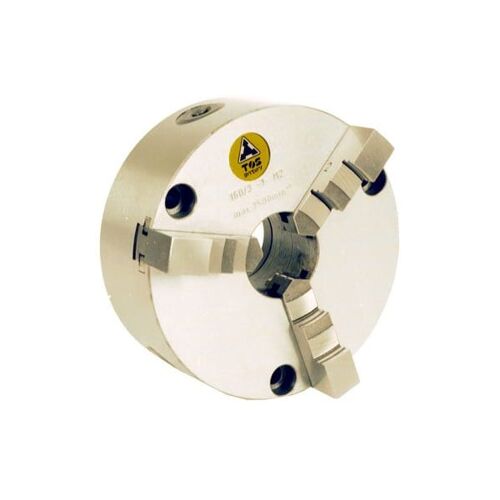

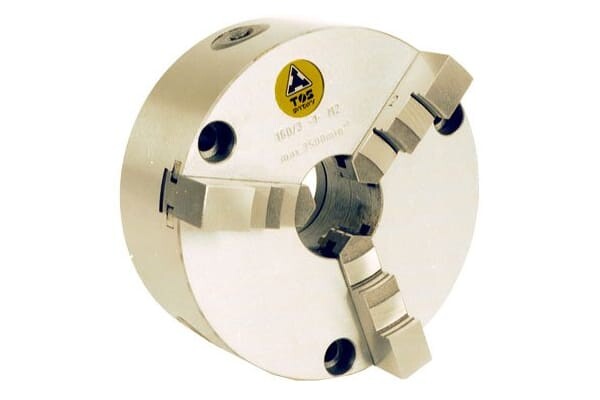

Obrázek je pouze orientační, co do počtu čelistí.

Technické údaje:
- Průměr: 200 mm
- Typ upínání: M2
- Třída přesnosti: Superior
- Počet čelistí: 4

Rozsah dodávky:
- 1ks sklíčidlo
- 1 sada tvrdých základních čelistí ZC, 1 sada tvrdých reverzních nástavců NT
- 1 klíč, upínací šrouby

Provedení:
- je konstrukčně shodné se sklíčidlem IUH
- těleso sklíčidla – ocel
- funkční plochy broušené, zajišťují přesnost upínání a prodlužují životnost sklíčidla
- upnutí sklíčidla na vřeteno stroje pomocí mezipříruby dle DIN 6350
- vyvážené spirálové kolo omezuje vibrace při vyšších otáčkách
- provedení SUPERIOR

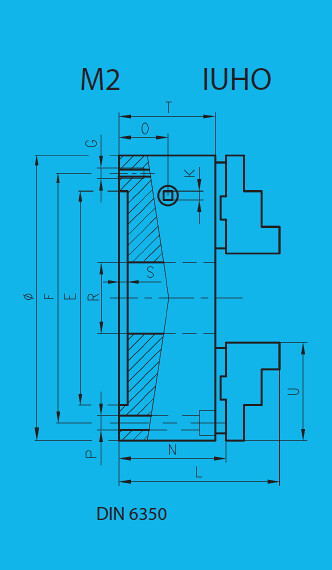

Rozměry a parametry:
průměr (mm): 200
hmotnost (kg): 14,65
velikost: M2
E H6: 160mm
F±0,2: 176mm
G: 3xM10
K: 11mm
O: 27,5mm
P1): 4 x 11mm
P2): 3 x 11mm
S: 4mm
T: 76mm
R: 55mm
U: 76mm
