Sklíčidlo univerzální ČSN 243827 TOS IUHO 400/4-1-M2 (404120)

Samostředící univerzální sklíčidlo s reverzní čelistí s ocelovým tělesem IUHO

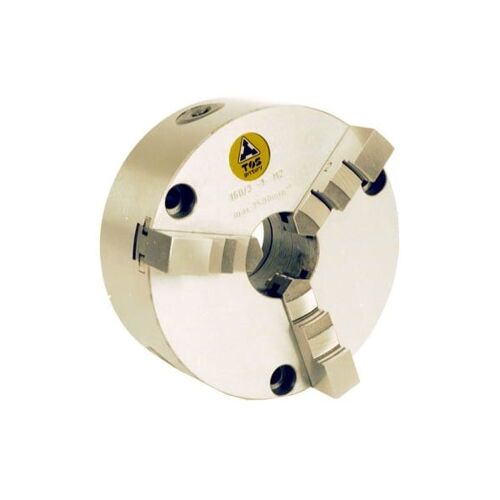

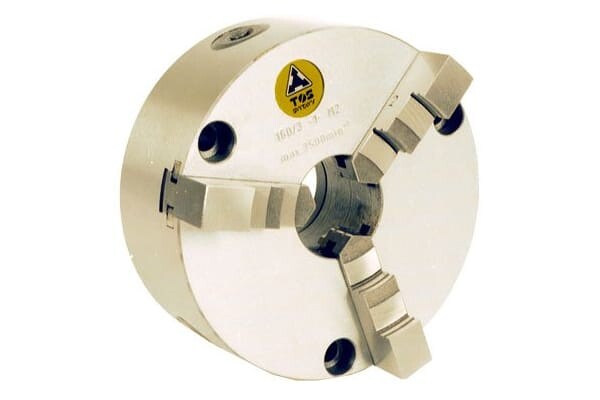

Obrázek je pouze orientační, co do počtu čelistí.

Technické údaje:
- Průměr: 400 mm
- Typ upínání: M2
- Třída přesnosti: Superior
- Počet čelistí: 3

Rozsah dodávky:
- 1ks sklíčidlo
- 1 sada tvrdých základních čelistí ZC, 1 sada tvrdých reverzních nástavců NT
- 1 klíč, upínací šrouby

Provedení:
- je konstrukčně shodné se sklíčidlem IUH
- těleso sklíčidla – ocel
- funkční plochy broušené, zajišťují přesnost upínání a prodlužují životnost sklíčidla

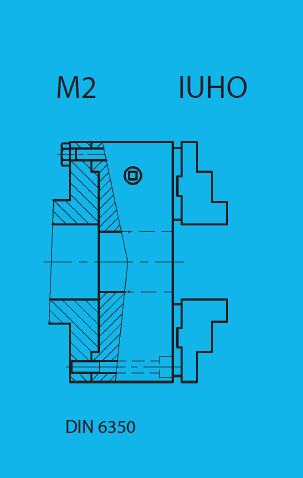

- upnutí sklíčidla na vřeteno stroje pomocí mezipříruby dle DIN 6350
- vyvážené spirálové kolo omezuje vibrace při vyšších otáčkách
- provedení SUPERIOR

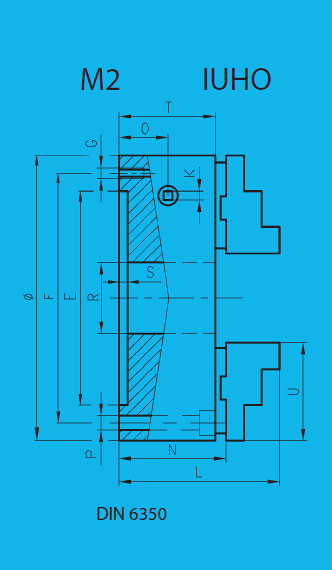

Rozměry a parametry:
průměr (mm): 400
hmotnost (kg): 74,22
velikost: M2
E H6: 330mm
F±0,2: 362mm
G: 3xM16
K: 17mm
O: 39,0mm
P1): 4 x 17mm
P2): 3 x 17mm
S: 7mm
T: 110mm
R: 136mm
U: 122mm
