Sklíčidlo univerzální ČSN 243829 TOS IUGO 160/4-1-M2 (164120)
4- čelisťové samostředící univerzální sklíčidlo IUGO – dle DIN 6350; přesnost Superior
Za nákup tohoto produktu lze získat:182 bodů
Tento produkt lze získat za:18 246 bodů
Dostupnost:Skladem do týdne
Bližší informace o dostupnosti po
Samostředící univerzální sklíčidlo s ocelovým tělesem IUGO

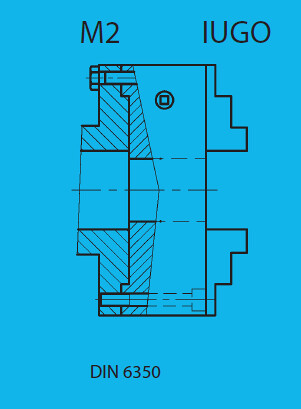

Obrázek je pouze orientační, co do počtu čelistí.
Technické údaje:
- Průměr: 160 mm
- Typ upínání: M2
- Třída přesnosti: Superior
- Počet čelistí: 4
Rozsah dodávky:
- 1ks sklíčidlo
- 1 sada čelistí SCBV a 1 sada čelistí ACNB
- 1 klíč, upínací šrouby
Provedení:
- je konstrukčně shodné se sklíčidlem IUG
- těleso sklíčidla – ocel
- funkční plochy broušené, zajišťují přesnost upínání a prodlužují životnost sklíčidla
- upnutí sklíčidla na vřeteno stroje pomocí mezipříruby dle DIN 6350
- vyvážené spirálové kolo omezuje vibrace při vyšších otáčkách
- provedení SUPERIOR

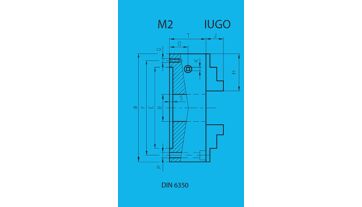

Rozměry a parametry:
průměr (mm): 160
hmotnost (kg): 7,40
velikost: M2
E H6: 125mm
F±0,2: 140mm
G: 3xM10
H: 66,0m
J: 23mm
K: 9mm
O: 22mm
P1): 4 x 11mm
P2): 3 x 11mm
S: 4mm
T: 62mm
R: 42mm
Obrázek je pouze orientační, co do počtu čelistí.
Technické údaje:
- Průměr: 160 mm
- Typ upínání: M2
- Třída přesnosti: Superior
- Počet čelistí: 4
Rozsah dodávky:
- 1ks sklíčidlo
- 1 sada čelistí SCBV a 1 sada čelistí ACNB
- 1 klíč, upínací šrouby
Provedení:
- je konstrukčně shodné se sklíčidlem IUG
- těleso sklíčidla – ocel
- funkční plochy broušené, zajišťují přesnost upínání a prodlužují životnost sklíčidla
- upnutí sklíčidla na vřeteno stroje pomocí mezipříruby dle DIN 6350
- vyvážené spirálové kolo omezuje vibrace při vyšších otáčkách
- provedení SUPERIOR

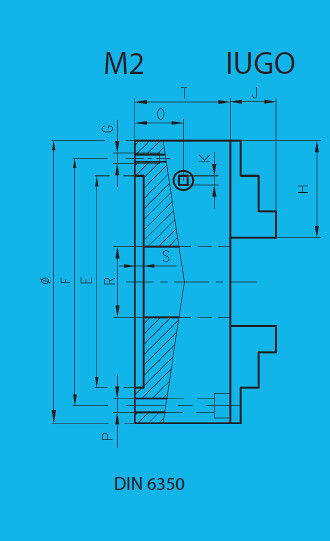

Rozměry a parametry:
průměr (mm): 160
hmotnost (kg): 7,40
velikost: M2
E H6: 125mm
F±0,2: 140mm
G: 3xM10
H: 66,0m
J: 23mm
K: 9mm
O: 22mm
P1): 4 x 11mm
P2): 3 x 11mm
S: 4mm
T: 62mm
R: 42mm
| Norma | ČSN 243829 |
| Průměr [mm] | 160,00 |
| Typ | IUGO 4-čelisťové |
| Výrobce | TOS SVITAVY |
