Sklíčidlo univerzální ČSN 243829 TOS IUGO 200/4-1-M2 (204120)
4- čelisťové samostředící univerzální sklíčidlo IUGO – dle DIN 6350; přesnost Superior
Za nákup tohoto produktu lze získat:192 bodů
Tento produkt lze získat za:19 202 bodů
Dostupnost:Skladem do týdne
Bližší informace o dostupnosti po

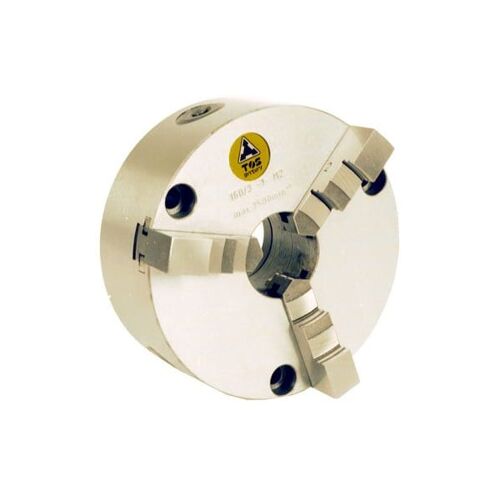

Samostředící univerzální sklíčidlo s ocelovým tělesem IUGO
Obrázek je pouze orientační, co do počtu čelistí.
Technické údaje:
- Průměr: 200 mm
- Typ upínání: M2
- Třída přesnosti: Superior
- Počet čelistí: 4
Rozsah dodávky:
- 1ks sklíčidlo
- 1 sada čelistí SCBV a 1 sada čelistí ACNB
- 1 klíč, upínací šrouby
Provedení:
- je konstrukčně shodné se sklíčidlem IUG
- těleso sklíčidla – ocel
- funkční plochy broušené, zajišťují přesnost upínání a prodlužují životnost sklíčidla

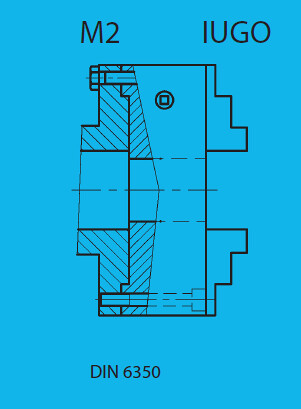

- upnutí sklíčidla na vřeteno stroje pomocí mezipříruby dle DIN 6350
- vyvážené spirálové kolo omezuje vibrace při vyšších otáčkách
- provedení SUPERIOR

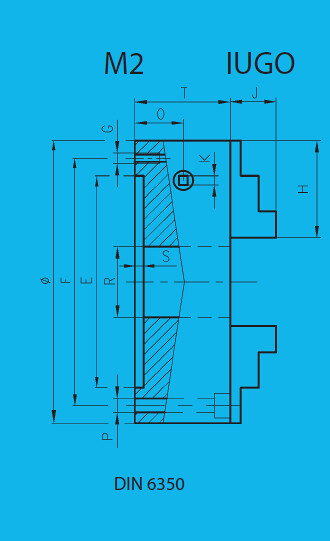

Rozměry a parametry:
průměr (mm): 200
hmotnost (kg): 14,85
velikost: M2
E H6: 160mm
F±0,2: 176mm
G: 3xM10
H: 74,0m
J: 29mm
K: 11mm
O: 27,5mm
P1): 4 x 11mm
P2): 3 x 11mm
S: 4mm
T: 76mm
R: 55mm
Obrázek je pouze orientační, co do počtu čelistí.
Technické údaje:
- Průměr: 200 mm
- Typ upínání: M2
- Třída přesnosti: Superior
- Počet čelistí: 4
Rozsah dodávky:
- 1ks sklíčidlo
- 1 sada čelistí SCBV a 1 sada čelistí ACNB
- 1 klíč, upínací šrouby
Provedení:
- je konstrukčně shodné se sklíčidlem IUG
- těleso sklíčidla – ocel
- funkční plochy broušené, zajišťují přesnost upínání a prodlužují životnost sklíčidla
- upnutí sklíčidla na vřeteno stroje pomocí mezipříruby dle DIN 6350
- vyvážené spirálové kolo omezuje vibrace při vyšších otáčkách
- provedení SUPERIOR
Rozměry a parametry:
průměr (mm): 200
hmotnost (kg): 14,85
velikost: M2
E H6: 160mm
F±0,2: 176mm
G: 3xM10
H: 74,0m
J: 29mm
K: 11mm
O: 27,5mm
P1): 4 x 11mm
P2): 3 x 11mm
S: 4mm
T: 76mm
R: 55mm
| Norma | ČSN 243829 |
| Průměr [mm] | 200,00 |
| Typ | IUGO 4-čelisťové |
| Výrobce | TOS SVITAVY |
