Sklíčidlo univerzální ČSN 243829 TOS IUGO 400/4-1-M2 (404120)
4- čelisťové samostředící univerzální sklíčidlo IUGO – dle DIN 6350; přesnost Superior
Za nákup tohoto produktu lze získat:721 bodů
Tento produkt lze získat za:72 135 bodů
Dostupnost:Skladem do týdne
Bližší informace o dostupnosti po
Samostředící univerzální sklíčidlo s ocelovým tělesem IUGO

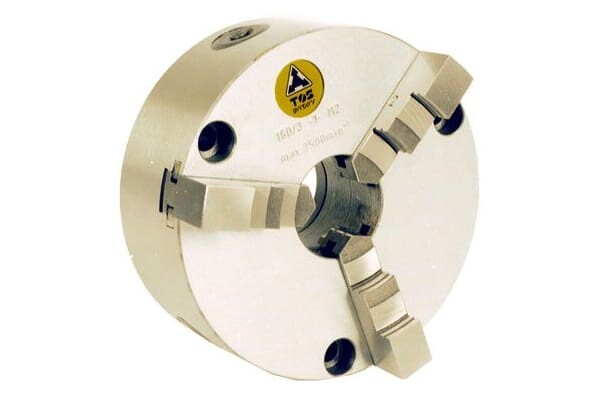

Obrázek je pouze orientační, co do počtu čelistí.
Technické údaje:
- Průměr: 400 mm
- Typ upínání: M2
- Třída přesnosti: Superior
- Počet čelistí: 4
Rozsah dodávky:
- 1ks sklíčidlo
- 1 sada čelistí SCBV a 1 sada čelistí ACNB
- 1 klíč, upínací šrouby
Provedení:
- je konstrukčně shodné se sklíčidlem IUG
- těleso sklíčidla – ocel
- funkční plochy broušené, zajišťují přesnost upínání a prodlužují životnost sklíčidla

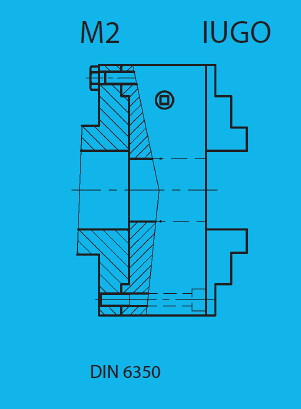

- upnutí sklíčidla na vřeteno stroje pomocí mezipříruby dle DIN 6350
- vyvážené spirálové kolo omezuje vibrace při vyšších otáčkách
- provedení SUPERIOR

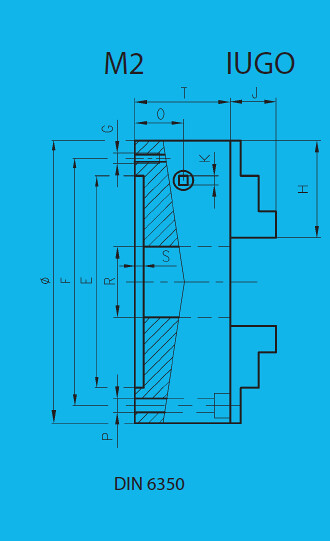

Rozměry a parametry:
průměr (mm): 400
hmotnost (kg): 80,65
velikost: M2
E H6: 330mm
F±0,2: 362mm
G: 3xM16
H: 152,5m
J: 50mm
K: 17mm
O: 39,0mm
P1): 4 x 17mm
P2): 3 x 17mm
S: 7mm
T: 110mm
R: 136mm
Obrázek je pouze orientační, co do počtu čelistí.
Technické údaje:
- Průměr: 400 mm
- Typ upínání: M2
- Třída přesnosti: Superior
- Počet čelistí: 4
Rozsah dodávky:
- 1ks sklíčidlo
- 1 sada čelistí SCBV a 1 sada čelistí ACNB
- 1 klíč, upínací šrouby
Provedení:
- je konstrukčně shodné se sklíčidlem IUG
- těleso sklíčidla – ocel
- funkční plochy broušené, zajišťují přesnost upínání a prodlužují životnost sklíčidla
- upnutí sklíčidla na vřeteno stroje pomocí mezipříruby dle DIN 6350
- vyvážené spirálové kolo omezuje vibrace při vyšších otáčkách
- provedení SUPERIOR
Rozměry a parametry:
průměr (mm): 400
hmotnost (kg): 80,65
velikost: M2
E H6: 330mm
F±0,2: 362mm
G: 3xM16
H: 152,5m
J: 50mm
K: 17mm
O: 39,0mm
P1): 4 x 17mm
P2): 3 x 17mm
S: 7mm
T: 110mm
R: 136mm
| Norma | ČSN 243829 |
| Průměr [mm] | 400,00 |
| Typ | IUGO 4-čelisťové |
| Výrobce | TOS SVITAVY |
