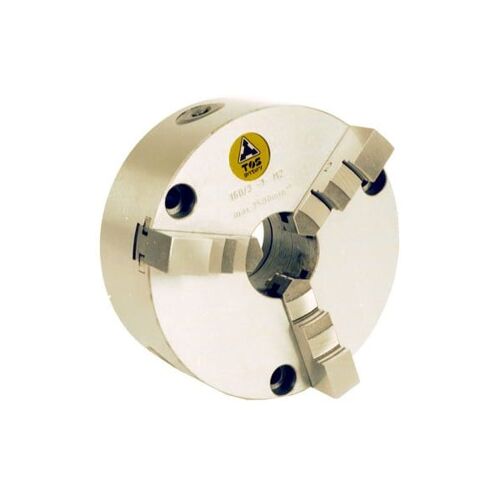

Sklíčidlo univerzální ČSN 243829 TOS IUGO 80/3- 1-M2 (083120)
3- čelisťové samostředící univerzální sklíčidlo IUGO – dle DIN 6350; přesnost Superior
Za nákup tohoto produktu lze získat:90 bodů
Tento produkt lze získat za:9 025 bodů
Dostupnost:Skladem do týdne
Bližší informace o dostupnosti po
Samostředící univerzální sklíčidlo s ocelovým tělesem IUGO
Technické údaje:
- Průměr: 80 mm
- Typ upínání: M2
- Třída přesnosti: Superior
- Počet čelistí: 3
Rozsah dodávky:
- 1ks sklíčidlo
- 1 sada SCBV, 1 sada ACNB
- 1 klíč, upínací šrouby

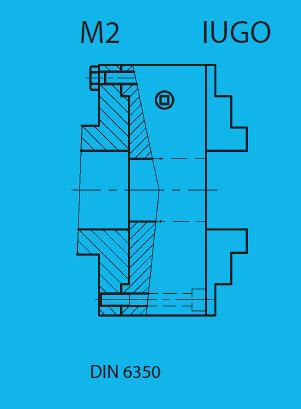

Provedení:
- je konstrukčně shodné se sklíčidlem IUG
- těleso sklíčidla – ocel
- funkční plochy broušené, zajišťují přesnost upínání a prodlužují životnost sklíčidla
- upnutí sklíčidla na vřeteno stroje pomocí mezipříruby dle DIN 6350
- vyvážené spirálové kolo omezuje vibrace při vyšších otáčkách
- provedení SUPERIOR

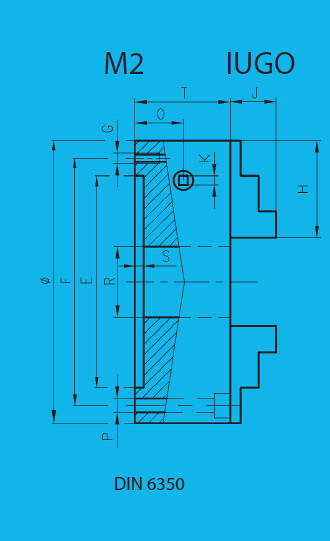

Rozměry a parametry:
průměr (mm): 80
hmotnost (kg): 1,35
velikost: M2
E H6: 56mm
F±0,2: 67mm
G: 3xM6
H: 35,5m
J: 13mm
K: 6mm
O: 16,5mm
P1): -
P2): 3 x 7mm
S: 3mm
T: 45mm
R: 15mm
Technické údaje:
- Průměr: 80 mm
- Typ upínání: M2
- Třída přesnosti: Superior
- Počet čelistí: 3
Rozsah dodávky:
- 1ks sklíčidlo
- 1 sada SCBV, 1 sada ACNB
- 1 klíč, upínací šrouby
Provedení:
- je konstrukčně shodné se sklíčidlem IUG
- těleso sklíčidla – ocel
- funkční plochy broušené, zajišťují přesnost upínání a prodlužují životnost sklíčidla
- upnutí sklíčidla na vřeteno stroje pomocí mezipříruby dle DIN 6350
- vyvážené spirálové kolo omezuje vibrace při vyšších otáčkách
- provedení SUPERIOR
Rozměry a parametry:
průměr (mm): 80
hmotnost (kg): 1,35
velikost: M2
E H6: 56mm
F±0,2: 67mm
G: 3xM6
H: 35,5m
J: 13mm
K: 6mm
O: 16,5mm
P1): -
P2): 3 x 7mm
S: 3mm
T: 45mm
R: 15mm
| Norma | ČSN 243829 |
| Průměr [mm] | 80,00 |
| Typ | IUGO 3-čelisťové |
| Výrobce | TOS SVITAVY |
