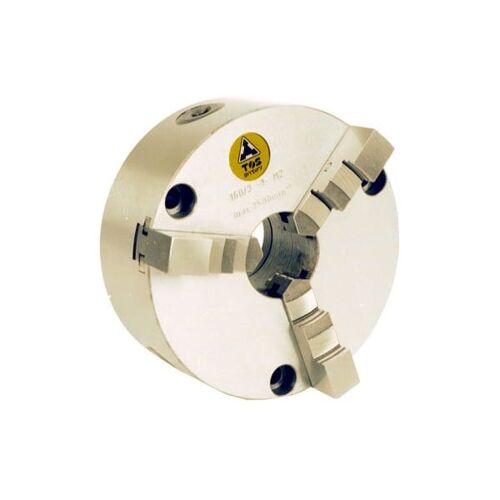

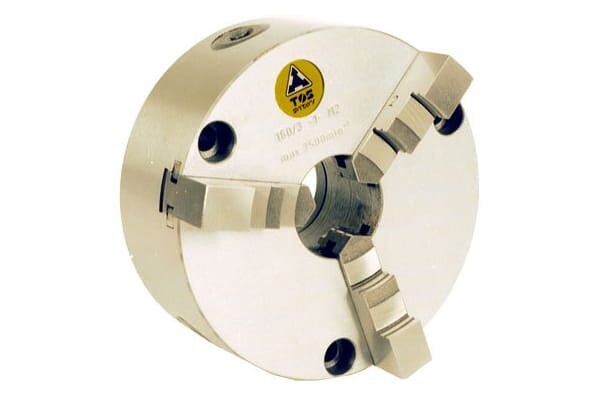

Sklíčidlo univerzální ČSN 243845 TOS US-IUGO 100/3-1-M2 (103120)
3- čelisťové samostředící univerzální sklíčidlo IUGO – dle DIN 6350; přesnost Superior
Za nákup tohoto produktu lze získat:107 bodů
Tento produkt lze získat za:10 663 bodů
Dostupnost:Skladem do týdne
Bližší informace o dostupnosti po
Samostředící univerzální sklíčidlo s ocelovým tělesem IUGO
Technické údaje:
- Průměr: 100 mm
- Typ upínání: M2
- Třída přesnosti: Superior
- Počet čelistí: 3
Rozsah dodávky:
- 1ks sklíčidlo
- 1 sada čelistí SCBV a 1 sada čelistí ACNB
- 1 klíč, upínací šrouby
Provedení:
- je konstrukčně shodné se sklíčidlem IUG
- těleso sklíčidla – ocel
- funkční plochy broušené, zajišťují přesnost upínání a prodlužují životnost sklíčidla
- upnutí sklíčidla na vřeteno stroje pomocí mezipříruby dle DIN 6350
- vyvážené spirálové kolo omezuje vibrace při vyšších otáčkách
- provedení SUPERIOR

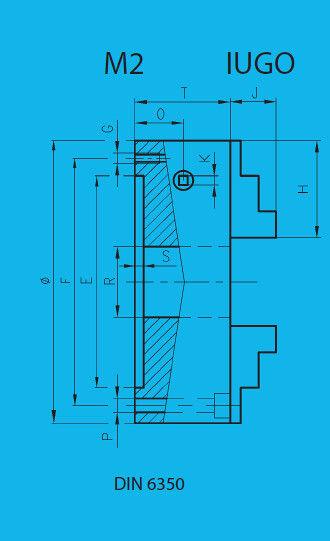

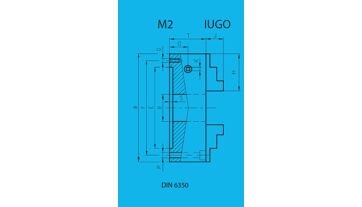

Rozměry a parametry:
průměr (mm): 100
hmotnost (kg): 2,40
velikost: M2
E H6: 70mm
F±0,2: 83mm
G: 3xM8
H: 41,5m
J: 17mm
K: 8mm
O: 18,0mm
P1): -
P2): 3 x 9mm
S: 3mm
T: 52mm
R: 20mm
Technické údaje:
- Průměr: 100 mm
- Typ upínání: M2
- Třída přesnosti: Superior
- Počet čelistí: 3
Rozsah dodávky:
- 1ks sklíčidlo
- 1 sada čelistí SCBV a 1 sada čelistí ACNB
- 1 klíč, upínací šrouby
Provedení:
- je konstrukčně shodné se sklíčidlem IUG
- těleso sklíčidla – ocel
- funkční plochy broušené, zajišťují přesnost upínání a prodlužují životnost sklíčidla
- upnutí sklíčidla na vřeteno stroje pomocí mezipříruby dle DIN 6350
- vyvážené spirálové kolo omezuje vibrace při vyšších otáčkách
- provedení SUPERIOR
Rozměry a parametry:
průměr (mm): 100
hmotnost (kg): 2,40
velikost: M2
E H6: 70mm
F±0,2: 83mm
G: 3xM8
H: 41,5m
J: 17mm
K: 8mm
O: 18,0mm
P1): -
P2): 3 x 9mm
S: 3mm
T: 52mm
R: 20mm
| Norma | ČSN 243845 |
| Průměr [mm] | 100,00 |
| Typ | IUGO 3-čelisťové |
| Výrobce | TOS SVITAVY |
