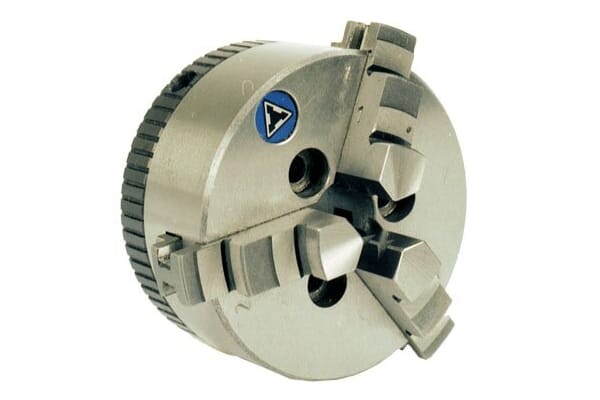

Univerzální hobby sklíčidlo IUX
Technické údaje:
- Průměr: 125 mm
- Počet čelistí: 3
- Geometrická přesnost: 0,15mm
- Maximální otáčky: 3000n/min
- Typ upínání: M1
Rozsah dodávky:
- 1ks sklíčidlo
- 1 sada tvrdých vnějších čelistí SCV, 1 sada tvrdých vnitřních čelistí SCN
- upínací šrouby
- upínací páka
Provedení:
- jsou převážně určena pro vnější nebo vnitřní upínání obrobků ze dřeva nebo plastických hmot
- může být využito pro broušení spirálových vrtáků a jiných řezných nástrojů
- velikosti: o65, o70, o110, o125
- těleso sklíčidla – tvárná litina
Rozměry a parametry:
průměr (mm): 125
hmotnost (kg): 4,12
velikost: M1

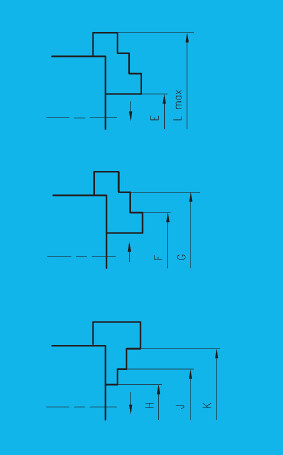

Upínací rozsahy:
E: 3 - 49mm
F: 39 - 75mm
G: 73 - 116mm
H: 3 - 49mm
J: 46 - 88mm
K: 83 - 125mm
Lmax.: 147mm
Rozměry:
A: 126mm
E H7: 70mm
F±0,2: 83mm
G: 3xM8
H: 42mm
J: 17,4mm
R: 30mm
S: 3mm
T: 46mm
Geometrická přesnost:
x: 30mm
d: 30mm
Norma | ČSN 243889 |
Průměr [mm] | 125,00 |
Typ | IUX 3-čelisťové |
Výrobce | TOS SVITAVY |
