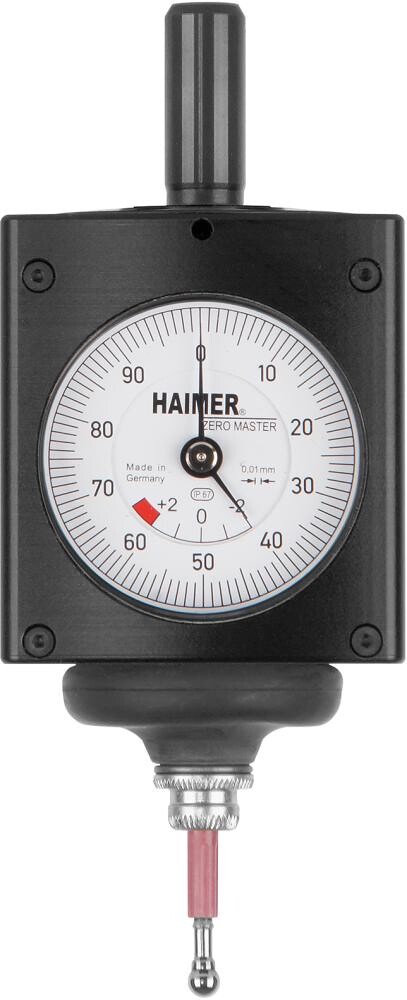

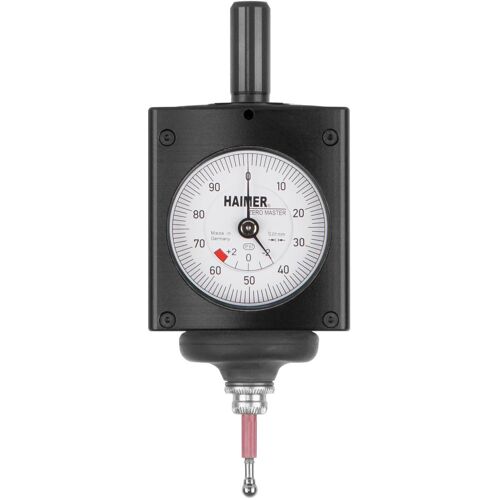

Snímač 3D analogový Zero Master stopka 10 mm HAIMER 80.960.00
Analogový snímač Zero Master. O stopky 10 mm; O snímací kuličky 4 mm; přesnost zobrazení 0,01 mm.
Vlastnosti a provedení
Nejmenší 3D snímač na světě, k integraci do vřetena frézy nebo zapuštěné hlavy. Upínací stopka má průměr 10 mm a může být použitá i na strojích s SK 30 nebo s malými HSK vřeteny. Dotykový nástavec se vyměňuje bez nástrojů. K dosáhnutí nejvyšší přesnosti při měření se změří a sladí všechny 3D snímače při montáži. Snímač Zero Master může být vybaven krátkým (O kuličky 4 mm) a dlouhým (O kuličky 8 mm) dotykovým nástavcem. Snímací vložky jsou kompatibilní se všemi ostatními 3D snímači Haimer.
Použití
Pro stanovení nulových bodů obrobku a měření délek na frézovacích a elektroerozivních obráběcích strojích (izolovaný dotykový nástavec) a rovněž pro centrování a zjišťování děr a zvlnění.
Rozsah dodávky
3D snímač s krátkým dotykovým nástavcem s O 4 mm.
Technické údaje
| O stopky | 10 mm |
|---|---|
| O snímací kuličky | 4 mm |
| Přesnost zobrazení | 0,01 mm |
| O krytu | 49 mm |
| Délka bez upínací stopky | 96 mm |
| Výrobce | HAIMER |
