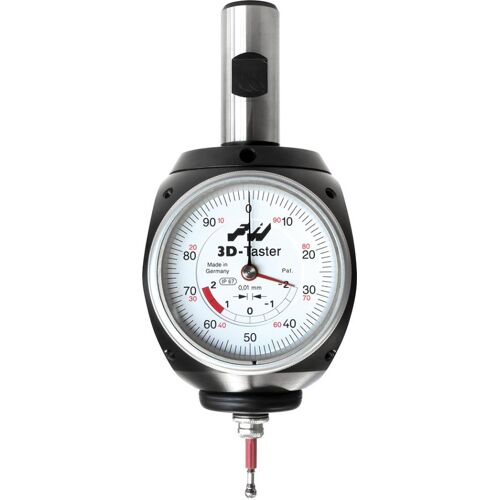

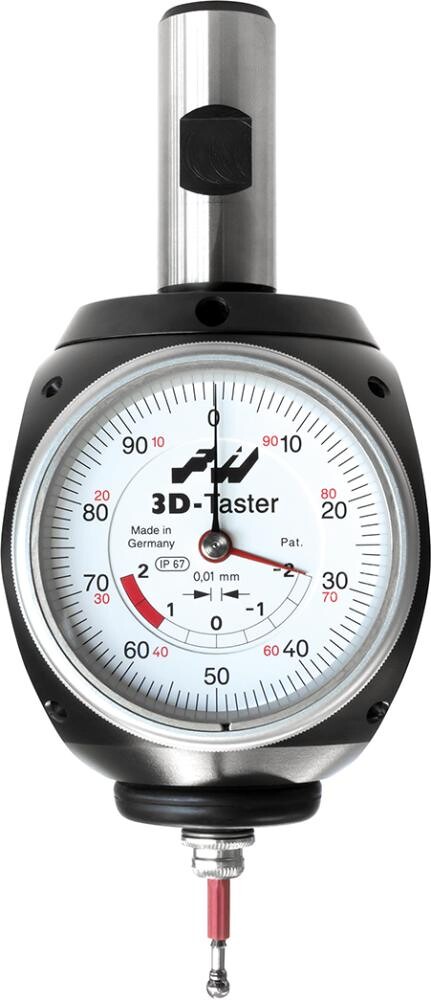

Snímač 3D Universal SK40 D69871 HAIMER 80.364.40.FHN
Univerzální 3D snímač. O stopky SK 40/DIN 69871; O snímací kuličky 4 mm; přesnost zobrazení 0,01 mm.
Vlastnosti a provedení
Precizní univerzální 3D snímač k integraci do vřetena frézy nebo zapuštěné hlavy. Výměna snímací vložky bez nástrojů. Doplňkovou bezpečnost poskytuje zvětšený rozsah přechodu ve spojení s osvědčeným požadovaným místem zlomu ve snímací vložce. Pro maximálně jednoduchou manipulaci je k dispozici univerzální 3D snímač s integrovaným úchytem strmého kuželu. Strmý kužel (ISO 7388-1 (DIN 69871), SK 40) a univerzální 3D snímač tvoří jednotku.
Použití
Pro stanovení nulových bodů obrobku a měření délek na frézovacích a elektroerozivních obráběcích strojích (izolovaná snímací vložka), jakož i pro centrování a zjišťování děr a zvlnění.
Obsah dodávky
3D snímač s krátkou snímací vložkou O 4 mm.
Technické údaje
| O stopky | SK 40/DIN 69871 |
|---|---|
| O snímací kuličky | 4 mm |
| Přesnost zobrazení | 0,01 mm |
| O krytu | 65 mm |
| Délka bez upínací stopky | 113 mm |
Nejbližší varianty řady
| Obj. kód | O stopky |
|---|---|
| BO-E-37700005 | 20 mm |
| Výrobce | HAIMER |
