Šroubováková hlavice 1/2", vnitřní šestihran s přidržovací funkcí, 7x140 mm Wera 003843
Wera 8740 C HF Zyklop zástrčný nástavec, s přidržovací funkcí, upínací čás 1/2", 7 x 140 mm. Nástrčný nástroj pro odpovídající profil šroubu nebo matice. Připojovací rozměr pohonu a pracovní rozměr jsou samostatné údaje, které je potřeba při výběru zkontrolovat.
Identifikace Take it easy
Barevné rozlišení a označení rozměru usnadňují nalezení správné velikosti mezi podobnými nástroji. Před nasazením vždy zkontrolujte také vyznačenou hodnotu a správné dosednutí pracovního profilu.
Provedení HAND & MACHINE
Nástrčné hlavice této řady jsou určeny pro ruční i strojní ovládání. Při volbě pohonu respektujte připojovací rozměr hlavice a určení konkrétního příslušenství.

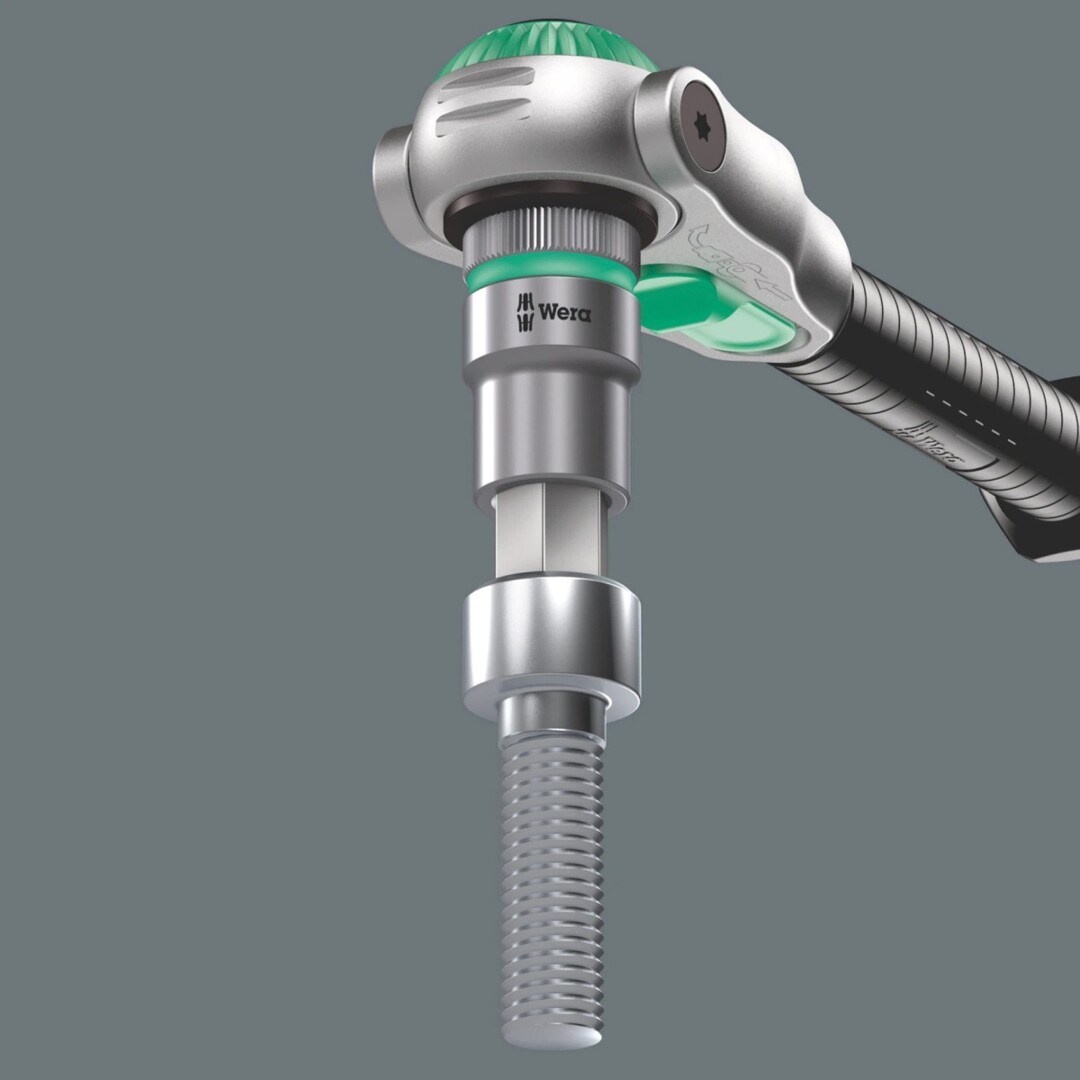

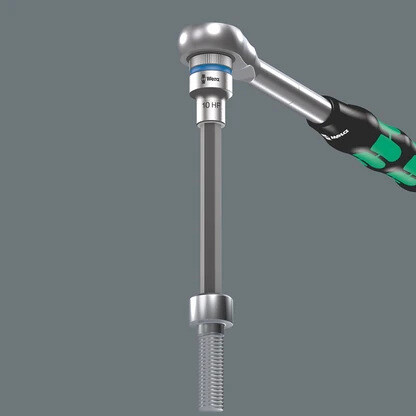

Přidržovací funkce HF pro vnitřní šestihran
Kulička uložená na pružině přidržuje šroub na bitovém nástavci. Při nasazování v prohlubni nebo mezi překážkami tak nemusíte šroub podpírat druhou rukou.
Ruční a strojní pohon bez rázu
Výrobce připouští ruční i strojní použití bez rázů. Pro rázový utahovák je nutné zvolit příslušenství výslovně určené pro rázové zatížení.
Materiál a povrch
Nástroj je vyroben z chromvanadové oceli. Povrch je matně chromovaný.
Použití a výběr vhodného provedení
| Pracovní situace | Jak nástroj využít |
|---|---|
| Dva různé rozměry | Velikost pracovního profilu odpovídá šroubu nebo matici. Velikost upínání určuje kompatibilitu s ráčnou či držákem; tyto údaje nezaměňujte. |
| Prostor kolem spoje | Zkontrolujte délku hlavice, její vnější průměr a prostor pro pohon. Na zapuštěný spoj může být potřeba odpovídající prodloužení. |
| Nasazení a vedení | Hlavici nasaďte až na doraz pracovního profilu. Před přenosem síly zkontrolujte spojení hlavice s pohonem. |
Technické údaje
| Velikost profilu (metrická) | 7,0 mm |
|---|---|
| Celková délka | 140,0 mm |
| Vnější míra (d1) | 14,0 mm |
| Průměr vzadu (d2) | 23,5 mm |
| Výška profilu | 101,5 mm |
| Hmotnost dle technického listu | 120 g |
|---|---|
| Logistické rozměry dle technického listu | 206x44x24 mm |
| Země původu dle výrobce | Česká republika |
| Výrobní číslo Wera | 05003843001 |
| EAN | 4013288183514 |
Srovnání rozměrů této řady
| Výrobní číslo Wera | obj. kód BO | Pracovní rozměr / provedení | Délka |
|---|---|---|---|
| 05003841001 | BO-E-612A0053 | 5,0 mm | 140,0 mm |
| 05003822001 | BO-E-612A0060 | 6,0 mm | 60,0 mm |
| 05003842001 | BO-E-612A0062 | 6,0 mm | 140,0 mm |
| 05003823001 | BO-E-612A0070 | 7,0 mm | 60,0 mm |
| 05003843001 | BO-E-612A0072 | 7,0 mm | 140,0 mm |
| 05003824001 | BO-E-612A0080 | 8,0 mm | 60,0 mm |
| 05003844001 | BO-E-612A0084 | 8,0 mm | 140,0 mm |
| 05003825001 | BO-E-612A0100 | 10,0 mm | 60,0 mm |
| 05003845001 | BO-E-612A0101 | 10,0 mm | 140,0 mm |
Zvýrazněný řádek odpovídá této položce. Ostatní řádky jsou samostatné varianty a nejsou součástí dodávky. Tabulka ukazuje nejbližší varianty z širší řady.
| Profil | 7,0 |
| Výrobce | WERA |
