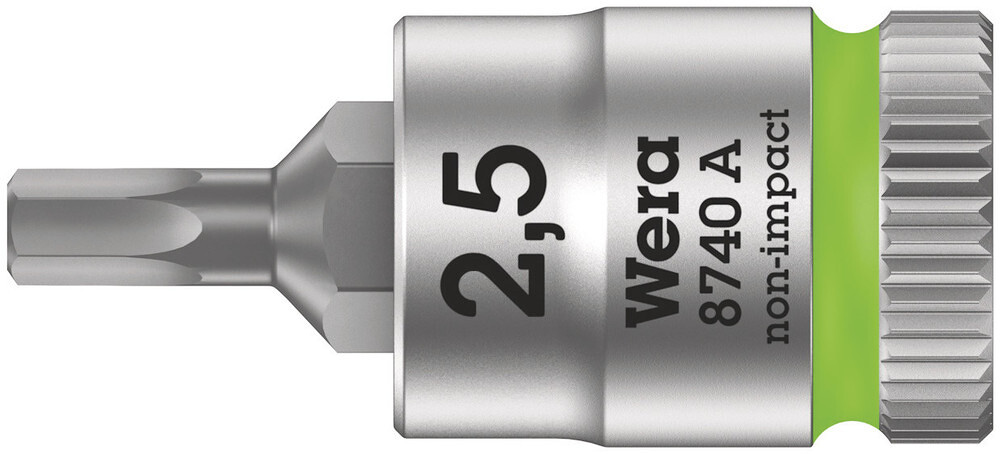

Šroubováková hlavice 1/4", vnitřní šestihran 2,5x28 mm Wera 003331
Wera 8740 A Zyklop zástrčný nástavec, upínací část 1/4", 2.5 x 28 mm. Nástrčný nástroj pro odpovídající profil šroubu nebo matice. Připojovací rozměr pohonu a pracovní rozměr jsou samostatné údaje, které je potřeba při výběru zkontrolovat.
Pracovní profil Hex-Plus
Větší styčné plochy přenášejí sílu ve vnitřním šestihranu tak, aby se méně zatěžovaly jeho hrany. Hex-Plus se používá do standardních šestihranných drážek odpovídající velikosti a pomáhá omezovat jejich poškození.
Identifikace Take it easy
Barevné rozlišení a označení rozměru usnadňují nalezení správné velikosti mezi podobnými nástroji. Před nasazením vždy zkontrolujte také vyznačenou hodnotu a správné dosednutí pracovního profilu.
Provedení HAND & MACHINE
Nástrčné hlavice této řady jsou určeny pro ruční i strojní ovládání. Při volbě pohonu respektujte připojovací rozměr hlavice a určení konkrétního příslušenství.
Ruční a strojní pohon bez rázu
Výrobce připouští ruční i strojní použití bez rázů. Pro rázový utahovák je nutné zvolit příslušenství výslovně určené pro rázové zatížení.
Materiál a povrch
Nástroj je vyroben z chromvanadové oceli. Povrch je matně chromovaný.
Použití a výběr vhodného provedení
| Pracovní situace | Jak nástroj využít |
|---|---|
| Dva různé rozměry | Velikost pracovního profilu odpovídá šroubu nebo matici. Velikost upínání určuje kompatibilitu s ráčnou či držákem; tyto údaje nezaměňujte. |
| Prostor kolem spoje | Zkontrolujte délku hlavice, její vnější průměr a prostor pro pohon. Na zapuštěný spoj může být potřeba odpovídající prodloužení. |
| Nasazení a vedení | Hlavici nasaďte až na doraz pracovního profilu. Před přenosem síly zkontrolujte spojení hlavice s pohonem. |
Technické údaje
| Velikost profilu (metrická) | 2,5 mm |
|---|---|
| Celková délka | 28,0 mm |
| Vnější míra (d1) | 12,0 mm |
| Průměr vzadu (d2) | 12,5 mm |
| Výška profilu | 11,0 mm |
| Hmotnost dle technického listu | 19 g |
|---|---|
| Logistické rozměry dle technického listu | 95x44x20 mm |
| Země původu dle výrobce | Česká republika |
| Výrobní číslo Wera | 05003331001 |
| EAN | 4013288187161 |
Srovnání rozměrů této řady
| Výrobní číslo Wera | obj. kód BO | Pracovní rozměr / provedení | Délka |
|---|---|---|---|
| 05003330001 | BO-E-60320020 | 2,0 mm | 28,0 mm |
| 05003331001 | BO-E-60320025 | 2,5 mm | 28,0 mm |
| 05003380001 | — | 28,0 mm | |
| 05003381001 | — | 28,0 mm | |
| 05003382001 | — | 28,0 mm |
Zvýrazněný řádek odpovídá této položce. Ostatní řádky jsou samostatné varianty a nejsou součástí dodávky.
| Profil | 2,5 |
| Výrobce | WERA |
