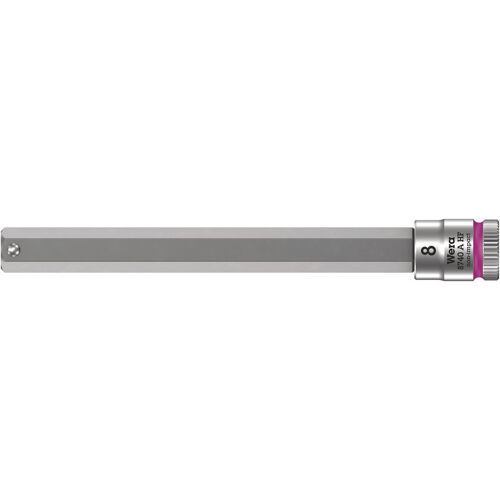

Šroubováková hlavice 1/4", vnitřní šestihran s přidržovací funkcí, 8x100 mm Wera 003340
Wera 8740 A HF Zyklop zástrčný nástavec, s přidržovací funkcí, upínací část 1/4", 8 x 100 mm. Nástrčný nástroj pro odpovídající profil šroubu nebo matice. Připojovací rozměr pohonu a pracovní rozměr jsou samostatné údaje, které je potřeba při výběru zkontrolovat.

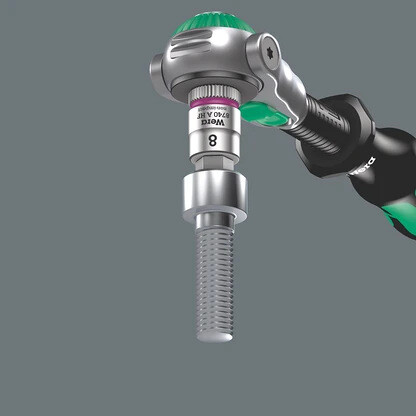

Přidržovací funkce HF pro vnitřní šestihran
Kulička uložená na pružině přidržuje šroub na bitovém nástavci. Při nasazování v prohlubni nebo mezi překážkami tak nemusíte šroub podpírat druhou rukou.

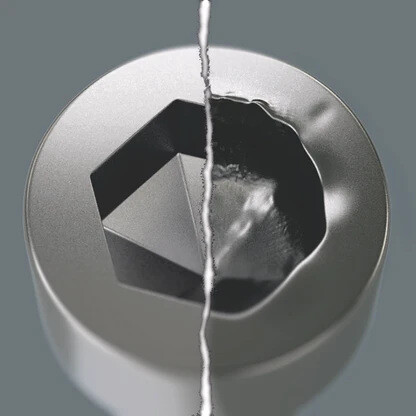

Pracovní profil Hex-Plus
Větší styčné plochy přenášejí sílu ve vnitřním šestihranu tak, aby se méně zatěžovaly jeho hrany. Hex-Plus se používá do standardních šestihranných drážek odpovídající velikosti a pomáhá omezovat jejich poškození.
Identifikace Take it easy
Barevné rozlišení a označení rozměru usnadňují nalezení správné velikosti mezi podobnými nástroji. Před nasazením vždy zkontrolujte také vyznačenou hodnotu a správné dosednutí pracovního profilu.
Provedení HAND & MACHINE
Nástrčné hlavice této řady jsou určeny pro ruční i strojní ovládání. Při volbě pohonu respektujte připojovací rozměr hlavice a určení konkrétního příslušenství.
Ruční a strojní pohon bez rázu
Výrobce připouští ruční i strojní použití bez rázů. Pro rázový utahovák je nutné zvolit příslušenství výslovně určené pro rázové zatížení.
Materiál a povrch
Nástroj je vyroben z chromvanadové oceli. Povrch je matně chromovaný.
Použití a výběr vhodného provedení
| Pracovní situace | Jak nástroj využít |
|---|---|
| Dva různé rozměry | Velikost pracovního profilu odpovídá šroubu nebo matici. Velikost upínání určuje kompatibilitu s ráčnou či držákem; tyto údaje nezaměňujte. |
| Prostor kolem spoje | Zkontrolujte délku hlavice, její vnější průměr a prostor pro pohon. Na zapuštěný spoj může být potřeba odpovídající prodloužení. |
| Nasazení a vedení | Hlavici nasaďte až na doraz pracovního profilu. Před přenosem síly zkontrolujte spojení hlavice s pohonem. |
Technické údaje
| Velikost profilu (metrická) | 8,0 mm |
|---|---|
| Celková délka | 100,0 mm |
| Vnější míra (d1) | 12,0 mm |
| Průměr vzadu (d2) | 12,5 mm |
| Výška profilu | 83,0 mm |
| Hmotnost dle technického listu | 54 g |
|---|---|
| Logistické rozměry dle technického listu | 170x44x22 mm |
| Země původu dle výrobce | Česká republika |
| Výrobní číslo Wera | 05003340001 |
| EAN | 4013288187246 |
Srovnání rozměrů této řady
| Výrobní číslo Wera | obj. kód BO | Pracovní rozměr / provedení | Délka |
|---|---|---|---|
| 05003338001 | BO-E-60320061 | 6,0 mm | 100,0 mm |
| 05003341001 | BO-E-60320070 | 7,0 mm | 28,0 mm |
| 05003342001 | BO-E-60320071 | 7,0 mm | 100,0 mm |
| 05003339001 | BO-E-60320080 | 8,0 mm | 28,0 mm |
| 05003340001 | BO-E-60320081 | 8,0 mm | 100,0 mm |
| 05003383001 | — | 28,0 mm | |
| 05003384001 | — | 28,0 mm | |
| 05003385001 | — | 28,0 mm | |
| 05003386001 | — | 28,0 mm |
Zvýrazněný řádek odpovídá této položce. Ostatní řádky jsou samostatné varianty a nejsou součástí dodávky. Tabulka ukazuje nejbližší varianty z širší řady.
| Profil | 8,0 |
| Výrobce | WERA |
