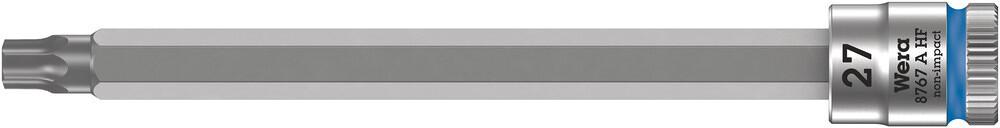

Šroubováková hlavice s přidržovací funkcí 1/4" T27x100 mm Wera 003368
Wera 8767 A HF TORX® Zyklop zástrčný nástavec, s přidržovací funkcí, upínací část 1/4", TX 27 x 100 mm. Nástrčný nástroj pro odpovídající profil šroubu nebo matice. Připojovací rozměr pohonu a pracovní rozměr jsou samostatné údaje, které je potřeba při výběru zkontrolovat.
Přidržení šroubu profilem TORX HF
Upravené styčné plochy hrotu vytvářejí v odpovídajícím profilu TORX přítlak, který drží šroub na nástroji. Usnadňuje to zavedení šroubu tam, kde jej nelze pohodlně přidržovat druhou rukou. Wera uvádí kompatibilitu se specifikací Camcar Innovations.
Identifikace Take it easy
Barevné rozlišení a označení rozměru usnadňují nalezení správné velikosti mezi podobnými nástroji. Před nasazením vždy zkontrolujte také vyznačenou hodnotu a správné dosednutí pracovního profilu.
Provedení HAND & MACHINE
Nástrčné hlavice této řady jsou určeny pro ruční i strojní ovládání. Při volbě pohonu respektujte připojovací rozměr hlavice a určení konkrétního příslušenství.
Ruční a strojní pohon bez rázu
Výrobce připouští ruční i strojní použití bez rázů. Pro rázový utahovák je nutné zvolit příslušenství výslovně určené pro rázové zatížení.
Materiál a povrch
Nástroj je vyroben z chromvanadové oceli. Povrch je matně chromovaný.
Použití a výběr vhodného provedení
| Pracovní situace | Jak nástroj využít |
|---|---|
| Dva různé rozměry | Velikost pracovního profilu odpovídá šroubu nebo matici. Velikost upínání určuje kompatibilitu s ráčnou či držákem; tyto údaje nezaměňujte. |
| Prostor kolem spoje | Zkontrolujte délku hlavice, její vnější průměr a prostor pro pohon. Na zapuštěný spoj může být potřeba odpovídající prodloužení. |
| Nasazení a vedení | Hlavici nasaďte až na doraz pracovního profilu. Před přenosem síly zkontrolujte spojení hlavice s pohonem. |
Technické údaje
| Velikost profilu | TX 27 |
|---|---|
| Celková délka | 100,0 mm |
| Vnější míra (d1) | 12,0 mm |
| Průměr vzadu (d2) | 12,5 mm |
| Výška profilu | 83,0 mm |
| Hmotnost dle technického listu | 40 g |
|---|---|
| Logistické rozměry dle technického listu | 170x44x24 mm |
| Země původu dle výrobce | Česká republika |
| Výrobní číslo Wera | 05003368001 |
| EAN | 4013288186904 |
Srovnání rozměrů této řady
| Výrobní číslo Wera | obj. kód BO | Pracovní rozměr / provedení | Délka |
|---|---|---|---|
| 05003364001 | BO-E-605A0020 | TX 20 | 28,0 mm |
| 05003365001 | BO-E-605A0025 | TX 25 | 28,0 mm |
| 05003366001 | BO-E-605A1025 | TX 25 | 100,0 mm |
| 05003367001 | BO-E-605A0027 | TX 27 | 28,0 mm |
| 05003368001 | BO-E-605A1027 | TX 27 | 100,0 mm |
| 05003369001 | BO-E-605A0030 | TX 30 | 28,0 mm |
| 05003370001 | BO-E-605A1030 | TX 30 | 100,0 mm |
| 05003371001 | BO-E-605A0040 | TX 40 | 28,0 mm |
| 05003372001 | BO-E-605A1040 | TX 40 | 100,0 mm |
Zvýrazněný řádek odpovídá této položce. Ostatní řádky jsou samostatné varianty a nejsou součástí dodávky. Tabulka ukazuje nejbližší varianty z širší řady.
| Profil | TX27 |
| Výrobce | WERA |
