Šroubováková hlavice s přidržovací funkcí 3/8" T45x100 mm Wera 003071
Wera 8767 B HF TORX® Zyklop zástrčný nástavec, s přidržovací funkcí, upínací čás 3/8", TX 45 x 100 mm. Nástrčný nástroj pro odpovídající profil šroubu nebo matice. Připojovací rozměr pohonu a pracovní rozměr jsou samostatné údaje, které je potřeba při výběru zkontrolovat.

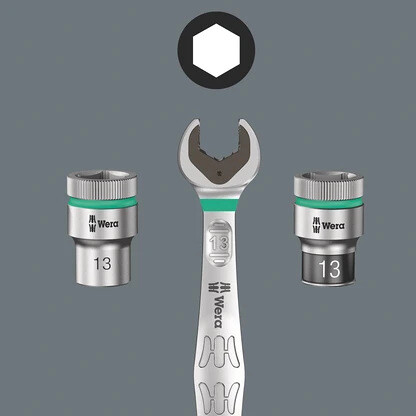

Identifikace Take it easy
Barevné rozlišení a označení rozměru usnadňují nalezení správné velikosti mezi podobnými nástroji. Před nasazením vždy zkontrolujte také vyznačenou hodnotu a správné dosednutí pracovního profilu.
Provedení HAND & MACHINE
Nástrčné hlavice této řady jsou určeny pro ruční i strojní ovládání. Při volbě pohonu respektujte připojovací rozměr hlavice a určení konkrétního příslušenství.

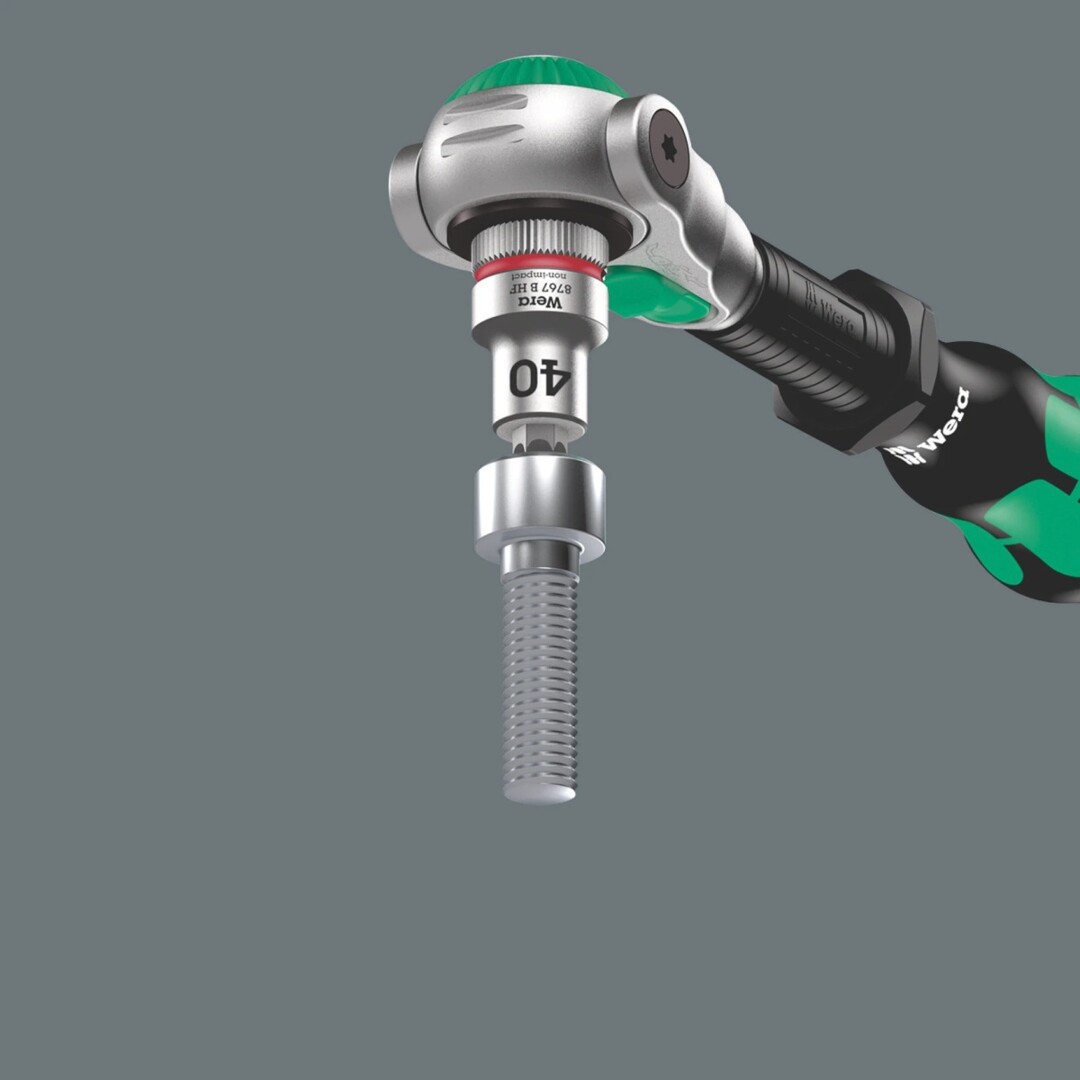

Přidržení šroubu profilem TORX HF
Upravené styčné plochy hrotu vytvářejí v odpovídajícím profilu TORX přítlak, který drží šroub na nástroji. Usnadňuje to zavedení šroubu tam, kde jej nelze pohodlně přidržovat druhou rukou. Wera uvádí kompatibilitu se specifikací Camcar Innovations.
Ruční a strojní pohon bez rázu
Výrobce připouští ruční i strojní použití bez rázů. Pro rázový utahovák je nutné zvolit příslušenství výslovně určené pro rázové zatížení.
Materiál a povrch
Nástroj je vyroben z chromvanadové oceli. Povrch je matně chromovaný.
Použití a výběr vhodného provedení
| Pracovní situace | Jak nástroj využít |
|---|---|
| Dva různé rozměry | Velikost pracovního profilu odpovídá šroubu nebo matici. Velikost upínání určuje kompatibilitu s ráčnou či držákem; tyto údaje nezaměňujte. |
| Prostor kolem spoje | Zkontrolujte délku hlavice, její vnější průměr a prostor pro pohon. Na zapuštěný spoj může být potřeba odpovídající prodloužení. |
| Nasazení a vedení | Hlavici nasaďte až na doraz pracovního profilu. Před přenosem síly zkontrolujte spojení hlavice s pohonem. |
Technické údaje
| Velikost profilu | TX 45 |
|---|---|
| Celková délka | 100,0 mm |
| Vnější míra (d1) | 12,0 mm |
| Průměr vzadu (d2) | 17,5 mm |
| Výška profilu | 74,5 mm |
| Hmotnost dle technického listu | 101 g |
|---|---|
| Logistické rozměry dle technického listu | 170x44x22 mm |
| Země původu dle výrobce | Česká republika |
| Výrobní číslo Wera | 05003071001 |
| EAN | 4013288188946 |
Srovnání rozměrů této řady
| Výrobní číslo Wera | obj. kód BO | Pracovní rozměr / provedení | Délka |
|---|---|---|---|
| 05003065001 | BO-E-60975015 | TX 27 | 107,0 mm |
| 05003066001 | BO-E-60905020 | TX 30 | 35,0 mm |
| 05003067001 | BO-E-60975020 | TX 30 | 107,0 mm |
| 05003068001 | BO-E-60905025 | TX 40 | 35,0 mm |
| 05003069001 | BO-E-60975025 | TX 40 | 107,0 mm |
| 05003070001 | BO-E-60905030 | TX 45 | 38,5 mm |
| 05003071001 | BO-E-60975030 | TX 45 | 100,0 mm |
| 05003072001 | BO-E-60905035 | TX 50 | 38,5 mm |
| 05003073001 | BO-E-60975035 | TX 50 | 100,0 mm |
Zvýrazněný řádek odpovídá této položce. Ostatní řádky jsou samostatné varianty a nejsou součástí dodávky. Tabulka ukazuje nejbližší varianty z širší řady.
| Profil | TX45 |
| Výrobce | WERA |
