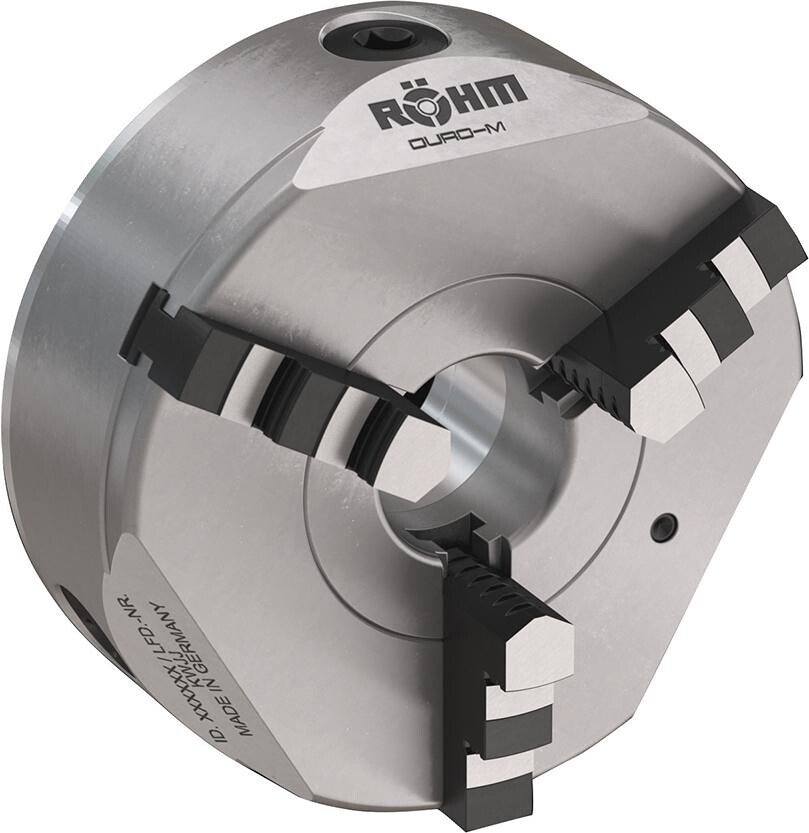

Tříčelisťové soustružnické sklíčidlo DURO-M 100/3 DIN 6350 RÖHM 185301
Soustružnické sklíčidlo DURO-M, 3 čelisti, DIN 6350, válcový středicí upínač, tvar A, ocelové tělo, s vrtací a soustružící čelistí. Velikost A 100 mm; velikost 4 ”; O průchozího otvoru E 20 mm. Pro univerzální použití na soustruzích, otočných stolech, dělicích hlavách atd.
Za nákup tohoto produktu lze získat:174 bodů
Tento produkt lze získat za:17 397 bodů
Dostupnost:Skladem externě: expedice do 48h (> 5 ks)
Bližší informace o dostupnosti po
Soustružnické sklíčidlo DURO-M, 3 čelisti, DIN 6350, válcový středicí upínač, tvar A, ocelové tělo, s vrtací a soustružící čelistí. Velikost A 100 mm; velikost 4 ”; O průchozího otvoru E 20 mm. Pro univerzální použití na soustruzích, otočných stolech, dělicích hlavách atd.
100 mmVelikost A
4 ”Velikost
20 mmO průchozího otvoru E
70 mmCentrovací otvor B
Vlastnosti a provedení
Osvědčené soustružnické sklíčidlo pro použití v oblastech s vysokými upínacími silami, přesností vystředěného chodu a přesností opakování. Vysoká upínací síla. Speciálně nízká konstrukce pro minimální kontury. Čelisti lze nastavit otočením klíče přes celý rozsah upnutí. To umožňuje rychlé upnutí obrobků s různými průměry čelistí v upínači, které jsou vybroušené pro přesnost obvodové házivosti.
Použití
Pro univerzální použití na soustruzích, otočných stolech, dělicích hlavách atd.
Technické údaje
| Velikost A | 100 mm |
|---|---|
| Velikost | 4 ” |
| O průchozího otvoru E | 20 mm |
| Centrovací otvor B | 70 mm |
| Výška bez čelisti D | 50 mm |
| Výška čelisti J | 18 mm |
|---|---|
| Středicí hloubka C | 3 mm |
| Přesnost obvodové házivosti | 0,03 mm |
| Max. otáčky | 6300 min?1 |
| Norma | DIN 6350 |
Nejbližší varianty řady
| Obj. kód | Velikost A |
|---|---|
| BO-E-30590080 | 80 mm |
| BO-E-30590125 | 125 mm |
| BO-E-30590160 | 160 mm |
| BO-E-30590200 | 200 mm |
| Výrobce | RÖHM |
