Upínač HG DIN69871ADB SK40 16-20mm HAIMER 40.420.03

Upínač HG DIN69871ADB SK40 16-20mm HAIMER 40.420.03
Upínač HG DIN69871ADB SK40 16-20mm HAIMER 40.420.03
Upínač HG DIN69871ADB SK40 16-20mm HAIMER 40.420.03 (1)
HAIMER

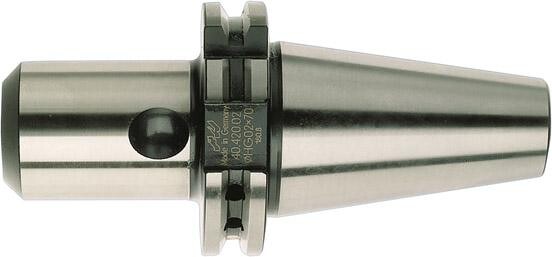

HG upínač, ISO 7388-1 (DIN 69871), tvar AD/B, SK 40. Rozpětí 16–20 mm; HG 03; d1 48 mm. DIN 69871A. Pro velmi přesné upnutí nástrojů s válcovou stopkou se speciálními kleštinami.
5 159 Kč 4 264,00 Kč bez DPH
Za nákup tohoto produktu lze získat:52 bodů
Tento produkt lze získat za:5 159 bodů
Dostupnost:Skladem externě: expedice do 48h (3 ks)
Bližší informace o dostupnosti po
Registrujte se
KódBO-E-32130019VýrobceHAIMER

HG upínač, ISO 7388-1 (DIN 69871), tvar AD/B, SK 40. Rozpětí 16–20 mm; HG 03; d1 48 mm. DIN 69871A. Pro velmi přesné upnutí nástrojů s válcovou stopkou se speciálními kleštinami.

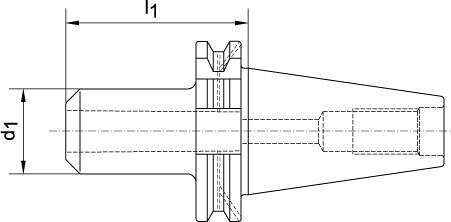

16–20 mmRozpětí
03HG
48 mmd1
75 mml1

Vlastnosti a provedení

přesné vyvážení.Přesně vyvážené , z legované cementační oceli, s pevností v tahu v jádru cca 950 N/mm2 a hloubkou zakalení min. 0,5 mm. Kužel ve shodě s DIN 254. Všechny funkční plochy jsou přesně opracovány a zaručují kvalitu díky dvojité 100 % kontrole.

Tolerance kuželu AT3 Tolerance stopky: h6. Tvrdost po kalení: 60 –2 HRC

Použití

Pro velmi přesné upnutí nástrojů s válcovou stopkou se speciálními kleštinami. Také pro stopky s upínacími plochami. Velmi vhodné pro vysokorychlostní obrábění.

Rozsah dodávky

HG upínač s upínacím šroubem a výsuvným hákem, bez kleštiny.

Technické údaje

Rozpětí16–20 mm
HG03
d148 mm
l175 mm
NormaDIN 69871A

Nejbližší varianty řady

Obj. kódRozpětí
BO-E-321300012–8 mm
BO-E-3213001010–14 mm
VýrobceHAIMER
PopisParametry
