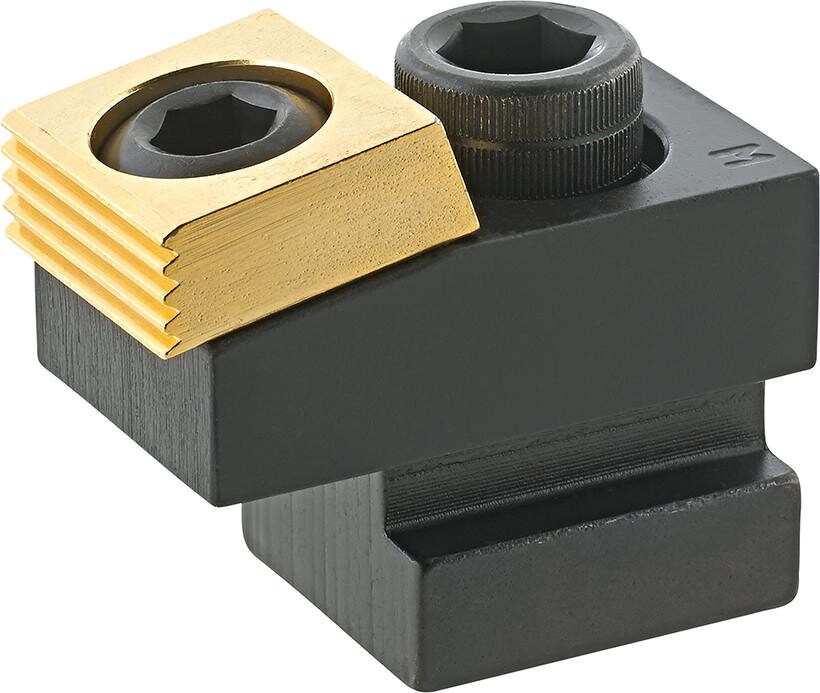

Upínací příložka vratná pružina pro upínací přípravek bez T-matic MITEE-BITE 54000
Excentrická vektorová upínka. Šířka drážky bez T-matice mm; rozměr A 50 mm; rozměr B 28,4 mm.
Za nákup tohoto produktu lze získat:23 bodů
Tento produkt lze získat za:2 306 bodů
Dostupnost:Skladem externě: expedice do 48h (2 ks)
Bližší informace o dostupnosti po
Excentrická vektorová upínka. Šířka drážky bez T-matice mm; rozměr A 50 mm; rozměr B 28,4 mm.
bez T-matice mmŠířka drážky
50 mmRozměr A
28,4 mmRozměr B
16 mmRozměr C
Vlastnosti a provedení
Se zušlechtěnou T-maticí a tvrzenou upínací podložkou.
Použití
Upínací podložku můžete otočit tak, aby byla hladkou stranou upnuta již obrobená strana obrobku bez poškození. Kromě toho můžete ozubenou hranou upínat řezané díly, kované díly nebo odlitky. Efekt přitlačení zatlačí obrobek na podložku. Upínací podložka se přizpůsobí úhlu obrobku, takže můžete upnout i obrobky bez pravých úhlů.
Technické údaje
| Šířka drážky | bez T-matice mm |
|---|---|
| Rozměr A | 50 mm |
| Rozměr B | 28,4 mm |
| Rozměr C | 16 mm |
| Rozměr D | 25,5 mm |
|---|---|
| Rozměr E | 9,6 mm |
| Dráha excentru | 2 mm |
| Upínací síla | 18 kN |
| Výrobce | MITEE BITE |
