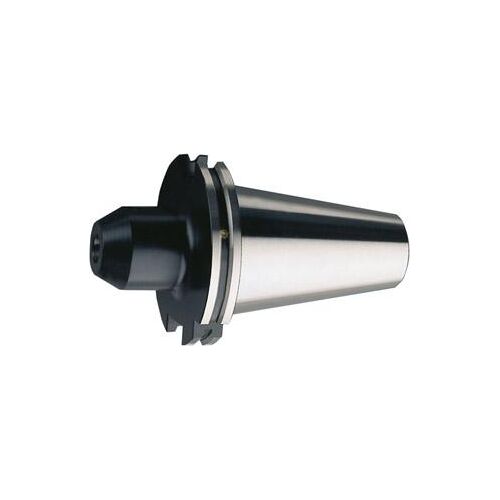

Upínací trn DIN69871ADB SK40 D20 mm HAIMER 40.300.20
Plošný upínač systém Weldon, ISO 7388-1 (DIN 69871), SK 40, kvalita vyvážení G2,5 22000 min-1. O d1 20 mm; l1 63 mm; O d2 52 mm. K upnutí fréz s válcovou stopkou a boční unášecí plochou ve shodě s DIN 1835-B a DIN 6535-HB.
Za nákup tohoto produktu lze získat:32 bodů
Tento produkt lze získat za:3 240 bodů
Dostupnost:Skladem externě: expedice do 48h (1 ks)
Bližší informace o dostupnosti po
Plošný upínač systém Weldon, ISO 7388-1 (DIN 69871), SK 40, kvalita vyvážení G2,5 22000 min-1. O d1 20 mm; l1 63 mm; O d2 52 mm. K upnutí fréz s válcovou stopkou a boční unášecí plochou ve shodě s DIN 1835-B a DIN 6535-HB.

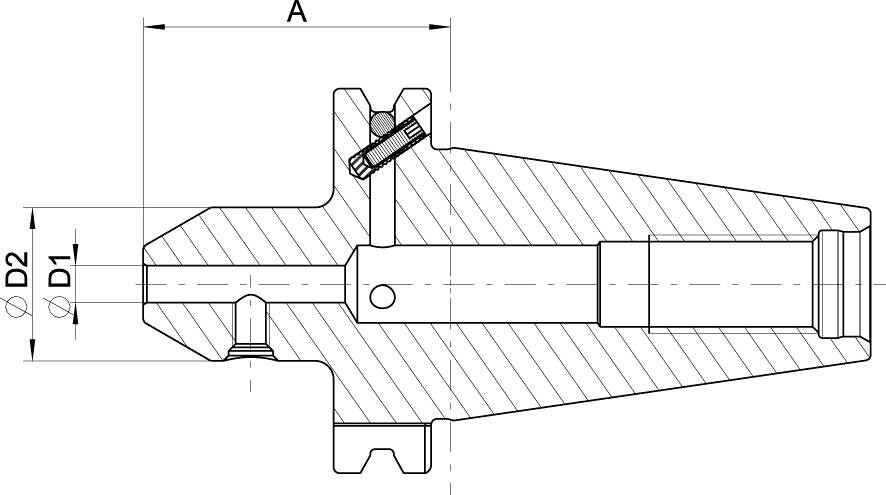

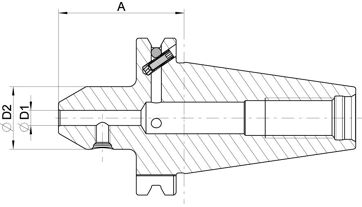

20 mmO d1
63 mml1
52 mmO d2
Vlastnosti a provedení
Z legované cementované oceli, s pevností v tahu v jádru cca 950 N/mm2 a hloubkou zakalení min. 0,5 mm. Kužel ve shodě s DIN 254. Všechny funkční plochy jsou přesně opracovány a zaručují kvalitu díky dvojité 100 % kontrole. S centrálním otvorem pro přívod chladiva.
Tolerance úhlu kužele: AT3 Obvodová házivost: < 0,003 mm. Otvor v toleranci: H5 Tvrdost po kalení: 60 –2 HRC
Použití
K upnutí fréz s válcovou stopkou a boční unášecí plochou ve shodě s DIN 1835-B a DIN 6535-HB.
Rozsah dodávky
Upínací trn s upínacím šroubem.
Technické údaje
| O d1 | 20 mm |
|---|---|
| l1 | 63 mm |
| O d2 | 52 mm |
Nejbližší varianty řady
| Obj. kód | O d1 |
|---|---|
| BO-E-32120058 | 18 mm |
| BO-E-32120063 | 20 mm |
| BO-E-32120067 | 20 mm |
| BO-E-32120072 | 25 mm |
| Výrobce | HAIMER |
