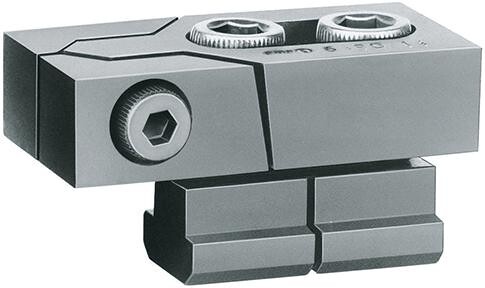

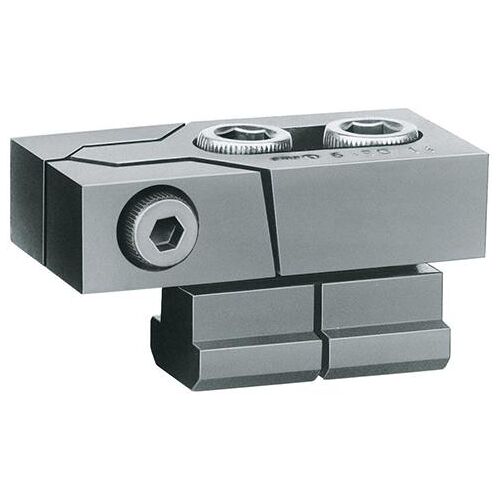

Vektorová upínka pro nízké obrobky (pár) 16mm AMF 72975
Stahovací upínací čelist. Šířka drážky 16 mm; b 40 mm; c 3 mm. Pro upínání nižších desek.
Za nákup tohoto produktu lze získat:30 bodů
Tento produkt lze získat za:3 043 bodů
Dostupnost:Skladem externě: expedice do 48h (3 ks)
Bližší informace o dostupnosti po
Stahovací upínací čelist. Šířka drážky 16 mm; b 40 mm; c 3 mm. Pro upínání nižších desek.
16 mmŠířka drážky
40 mmb
3 mmc
M12d
Vlastnosti a provedení
Zušlechtěné a popuštěné na brunýrovaný odstín. Mimořádně plochá konstrukce, žádné vyčnívající upínací šrouby. Čelisti se upínají současně díky klínovému efektu směrem dopředu a dolů.
Použití
Pro upínání nižších desek.
Obsah dodávky
Kyvná upínka (pár) komplet, s upevňovacími šrouby ISO 4762 (10.9), maticemi pro T-drážky DIN 508 a šroubovákem na šrouby se šestihrannou hlavou ISO 2936.
Technické údaje

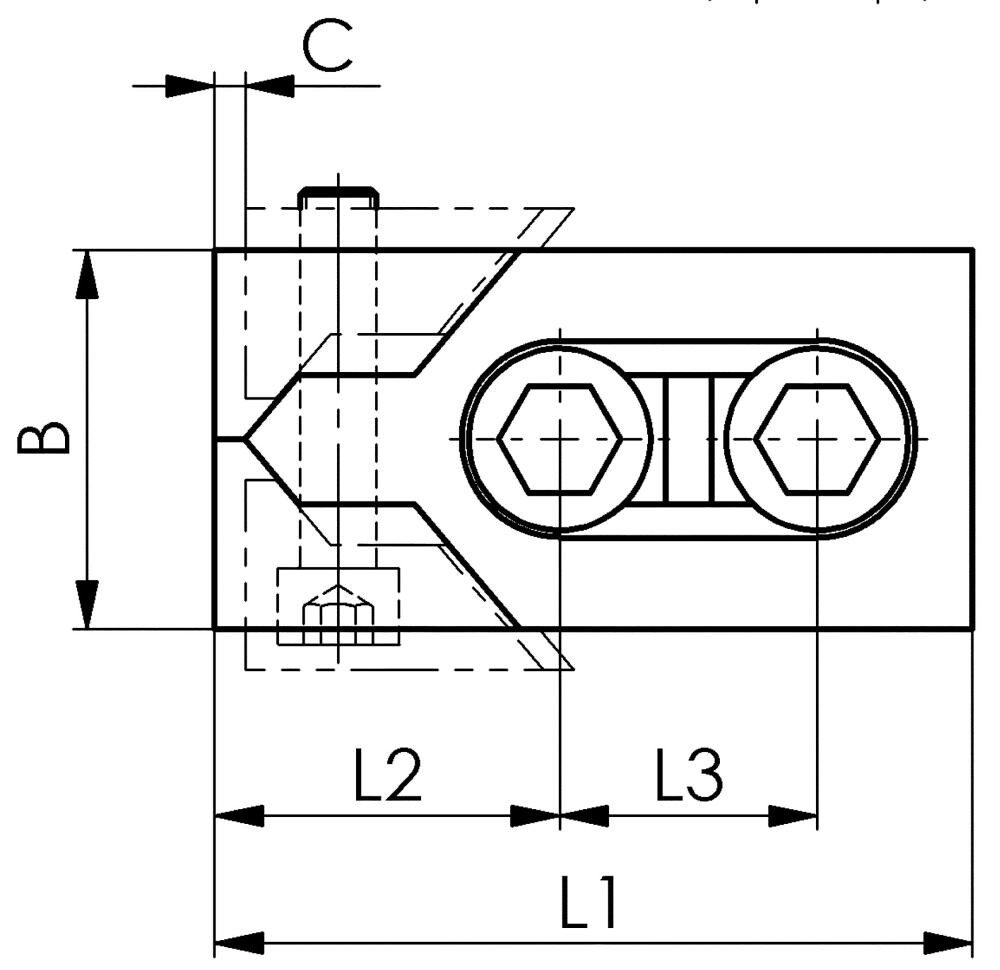

| Šířka drážky | 16 mm |
|---|---|
| b | 40 mm |
| c | 3 mm |

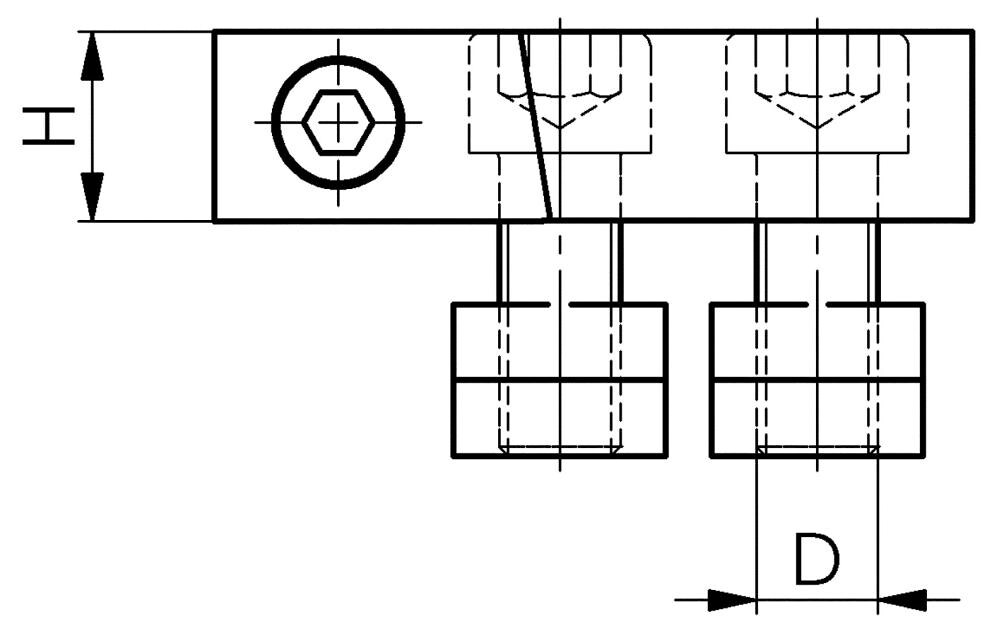

| d | M12 |
| h | 20 mm |
| I | 80 mm |
|---|---|
| I1 | 39 mm |
| l2 | 26 mm |

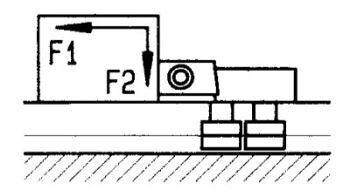

| F1 | 22 kN |
| F2 | 0,9 kN |
Nejbližší varianty řady
| Obj. kód | Šířka drážky |
|---|---|
| BO-E-34070012 | 12 mm |
| BO-E-34070014 | 14 mm |
| BO-E-34070018 | 18 mm |
| BO-E-34070020 | 20 mm |
| Výrobce | AMF |
