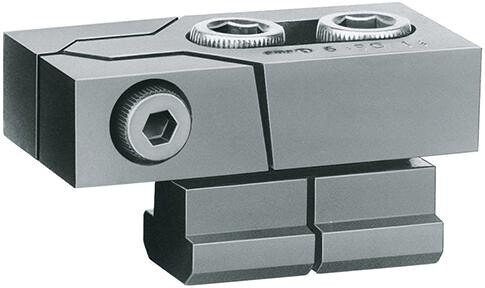

Vektorová upínka pro nízké obrobky (pár) 18mm AMF 72991
Stahovací upínací čelist. Šířka drážky 18 mm; b 50 mm; c 4 mm. Pro upínání nižších desek.
Za nákup tohoto produktu lze získat:38 bodů
Tento produkt lze získat za:3 778 bodů
Dostupnost:Skladem externě: expedice do 48h (5 ks)
Bližší informace o dostupnosti po
Stahovací upínací čelist. Šířka drážky 18 mm; b 50 mm; c 4 mm. Pro upínání nižších desek.
18 mmŠířka drážky
50 mmb
4 mmc
M16d
Vlastnosti a provedení
Zušlechtěné a popuštěné na brunýrovaný odstín. Mimořádně plochá konstrukce, žádné vyčnívající upínací šrouby. Čelisti se upínají současně díky klínovému efektu směrem dopředu a dolů.
Použití
Pro upínání nižších desek.
Obsah dodávky
Kyvná upínka (pár) komplet, s upevňovacími šrouby ISO 4762 (10.9), maticemi pro T-drážky DIN 508 a šroubovákem na šrouby se šestihrannou hlavou ISO 2936.

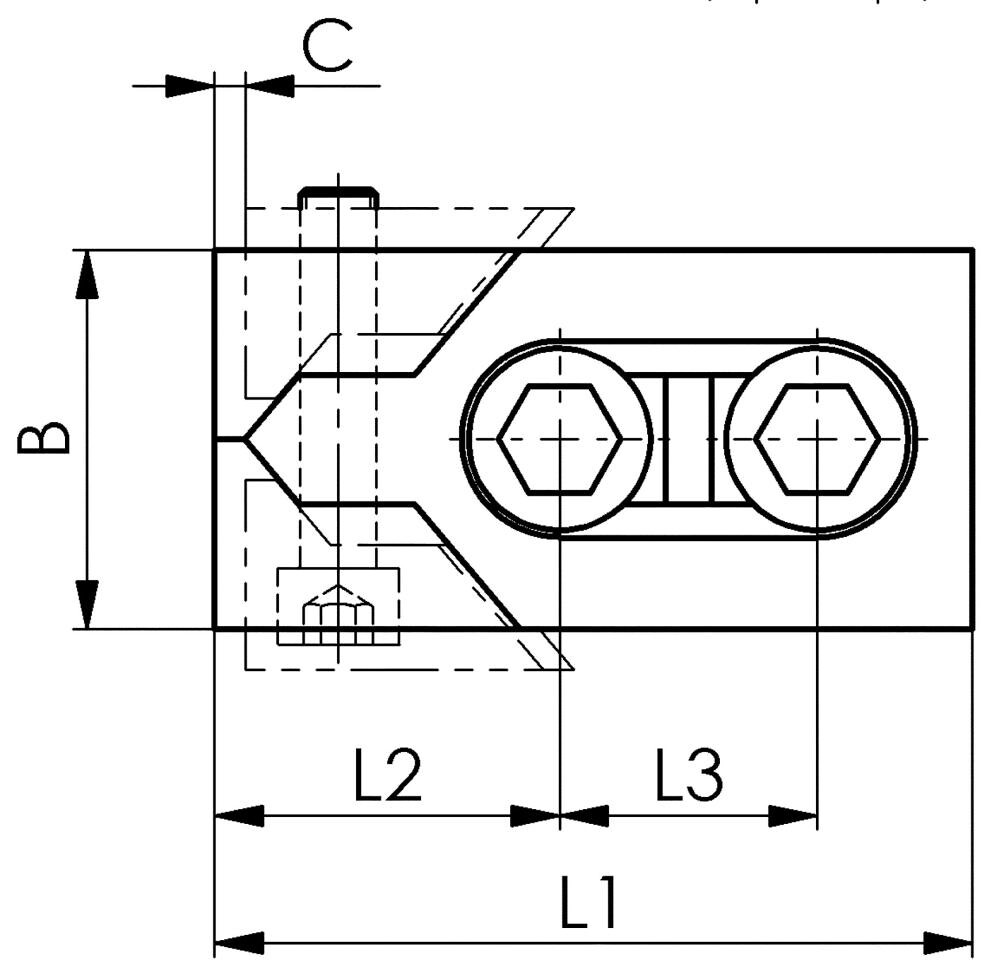

Technické údaje
| Šířka drážky | 18 mm |
|---|---|
| b | 50 mm |
| c | 4 mm |
| d | M16 |
| h | 25 mm |
| I | 100 mm |
|---|---|
| I1 | 46 mm |
| l2 | 34 mm |

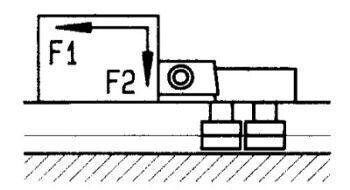

| F1 | 36 kN |
| F2 | 1,4 kN |
Nejbližší varianty řady
| Obj. kód | Šířka drážky |
|---|---|
| BO-E-34070014 | 14 mm |
| BO-E-34070016 | 16 mm |
| BO-E-34070020 | 20 mm |
| BO-E-34070022 | 22 mm |
| Výrobce | AMF |
