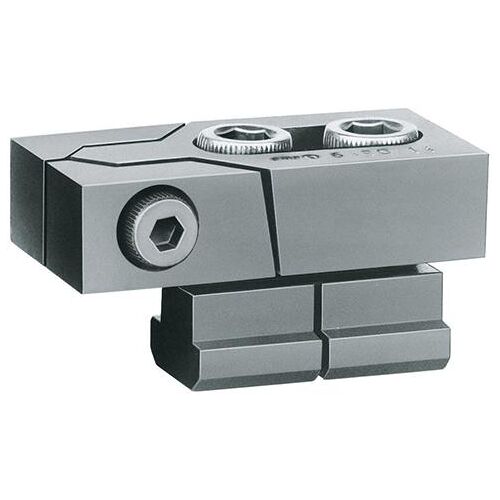

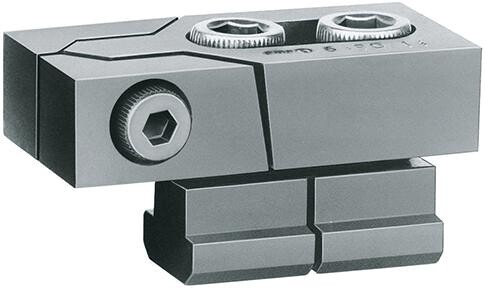

Vektorová upínka pro nízké obrobky (pár) 20mm AMF 73007
Stahovací upínací čelist. Šířka drážky 20 mm; b 50 mm; c 4 mm. Pro upínání nižších desek.
Za nákup tohoto produktu lze získat:40 bodů
Tento produkt lze získat za:4 026 bodů
Dostupnost:Na dotaz (0 ks)
Bližší informace o dostupnosti po
Stahovací upínací čelist. Šířka drážky 20 mm; b 50 mm; c 4 mm. Pro upínání nižších desek.
20 mmŠířka drážky
50 mmb
4 mmc
M16d
Vlastnosti a provedení
Zušlechtěné a popuštěné na brunýrovaný odstín. Mimořádně plochá konstrukce, žádné vyčnívající upínací šrouby. Čelisti se upínají současně díky klínovému efektu směrem dopředu a dolů.
Použití
Pro upínání nižších desek.
Obsah dodávky
Kyvná upínka (pár) komplet, s upevňovacími šrouby ISO 4762 (10.9), maticemi pro T-drážky DIN 508 a šroubovákem na šrouby se šestihrannou hlavou ISO 2936.

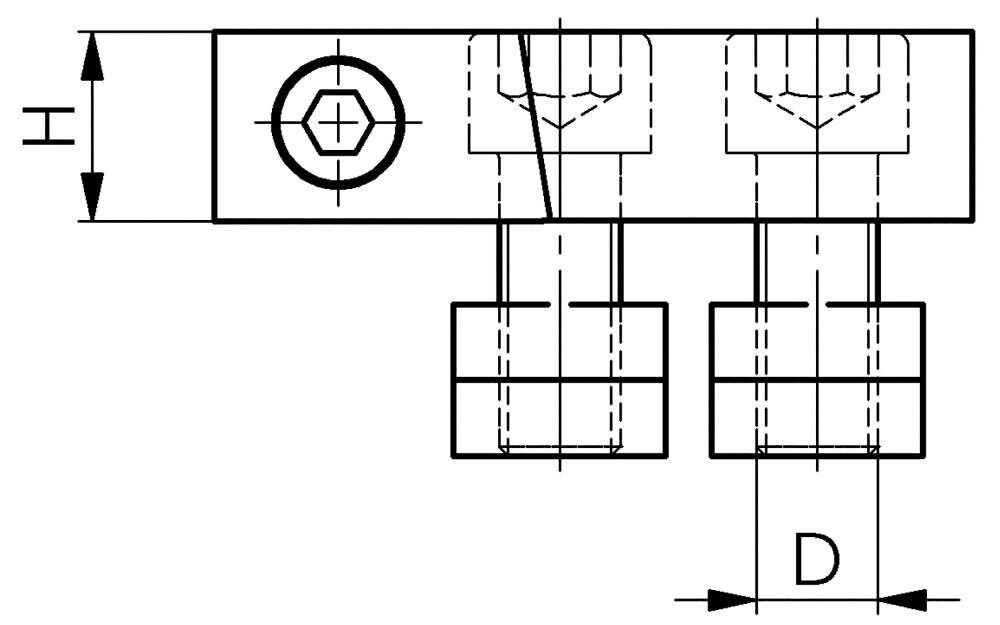

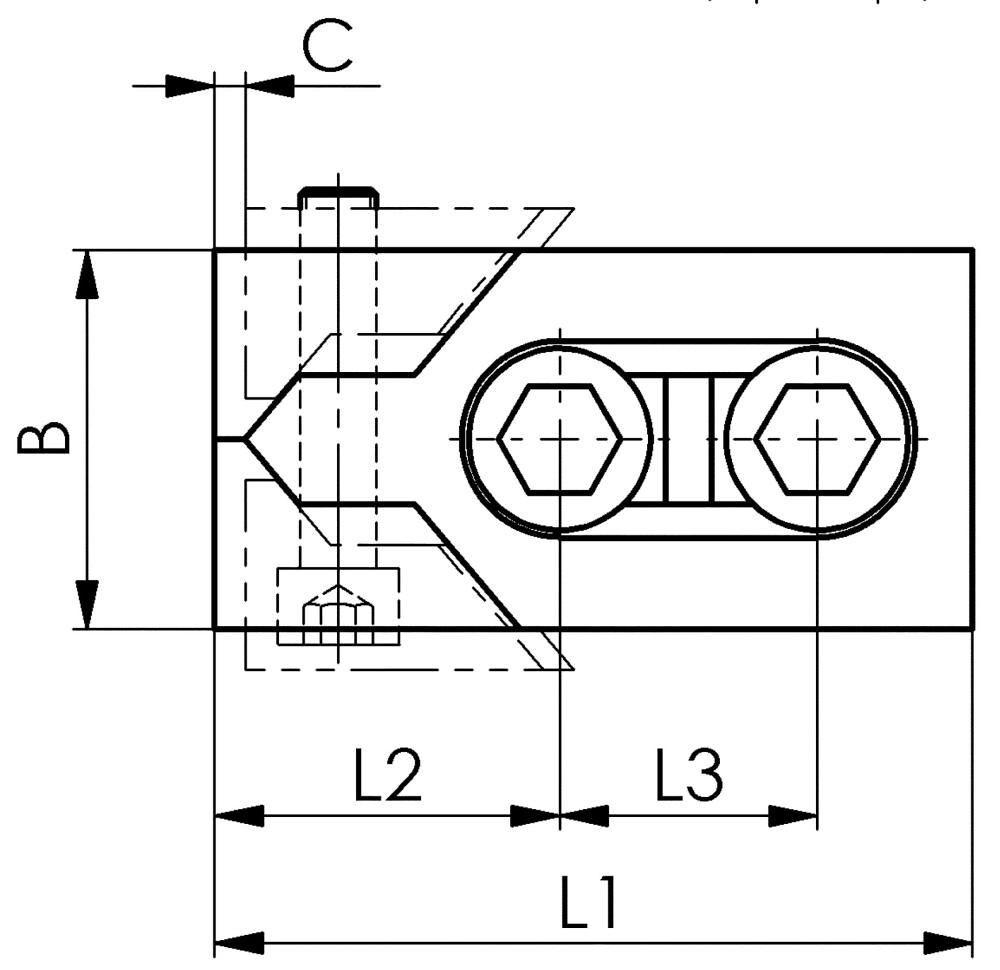

Technické údaje
| Šířka drážky | 20 mm |
|---|---|
| b | 50 mm |
| c | 4 mm |
| d | M16 |
| h | 25 mm |
| I | 100 mm |
|---|---|
| I1 | 46 mm |
| l2 | 34 mm |

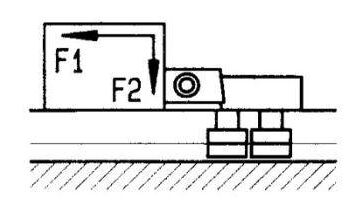

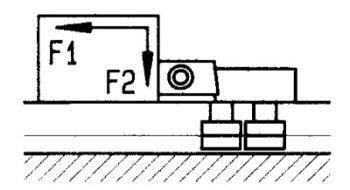

| F1 | 36 kN |
| F2 | 1,4 kN |
Nejbližší varianty řady
| Obj. kód | Šířka drážky |
|---|---|
| BO-E-34070014 | 14 mm |
| BO-E-34070016 | 16 mm |
| BO-E-34070018 | 18 mm |
| BO-E-34070022 | 22 mm |
| Výrobce | AMF |
