Závitník strojní s lamačem DIN 371/B M10 6H HSSE/OX (1690)
Strojní závitník s lamačem
Za nákup tohoto produktu lze získat:4 body
Tento produkt lze získat za:428 bodů
Dostupnost:Skladem 1 ks, dalších > 50 ks u dodavatele
Bližší informace o dostupnosti po
Katalogové číslo: 1690
Strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, DIN 371, s oxidovaným povrchem, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2.
Parametry:
Závit M: Metrický ISO závit
Schema profilu závitu: 60°
Norma závitu: DIN 13
Typ VA: Závitník pro nerezavějící oceli
Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSE
Druh povlaku: Oxidace
Norma závitníku: DIN 371
Lícování závitu: ISO 2 - 6H
Řezný kužel B: Délka 3,5-6 stoupání
Typ otvoru: Průchozí (délka závitu L > 1,5xd1)
Obráběné materiály:
| Skupina | Název | Řezná rychlost |
|---|---|---|
| P3.1 | Cement. a nitr. oceli <1200N/mm2 | 3-5 |
| M5.1 | Nerezavějící oceli 450-800N/mm2 | 4-7 |
| M5.2 | Nerezavějící oceli 600-1000N/mm2 | 3-5 |
Rozměry výrobků:

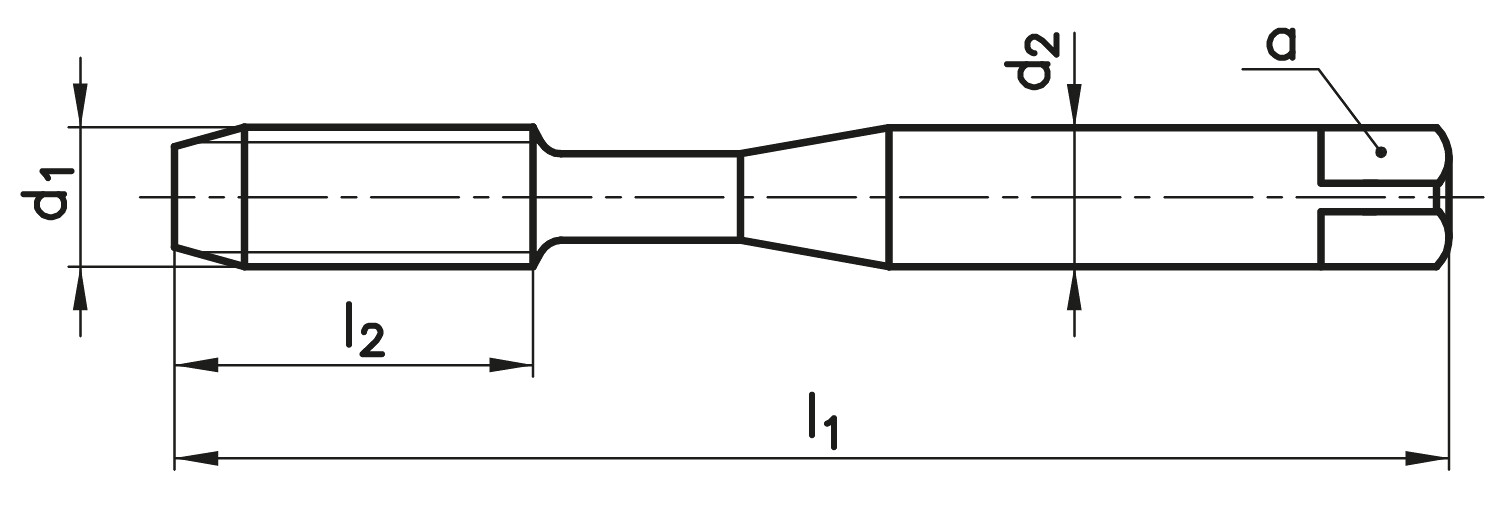

| d1 | P | tol | l1 | l2 | d2 | a | otvor |
|---|---|---|---|---|---|---|---|
| M 2 | 0,4 | 6H | 45 | 8 | 2,8 | 2,1 | 1,6 |
| M 2,5 | 0,45 | 6H | 50 | 9 | 2,8 | 2,1 | 2,05 |
| M 3 | 0,5 | 6H | 56 | 9 | 3,5 | 2,7 | 2,5 |
| M 4 | 0,7 | 6H | 63 | 12 | 4,5 | 3,4 | 3,3 |
| M 5 | 0,8 | 6H | 70 | 13 | 6 | 4,9 | 4,2 |
| M 6 | 1 | 6H | 80 | 15 | 6 | 4,9 | 5 |
| M 8 | 1,25 | 6H | 90 | 18 | 8 | 6,2 | 6,8 |
| M 10 | 1,5 | 6H | 100 | 20 | 10 | 8 | 8,5 |
| Obráběný materiál | P - Ocel |
| Celková délka [mm] | 100,00 |
| Materiál nástroje | HSSE |
| Norma | DIN 371/B |
| Povlak | Ne |
| Průměr stopky [mm] | 10,00 |
| Průměr závitu | M10 |
| Řezná délka [mm] | 20,00 |
| Stoupání závitu | 1,50 |
| Tolerance | 6H |
| Tvorba závitu | Strojní |
| Typ otvoru | Průchozí |
| Typ závitu | M |
| Vnitřní chlazení | Ne |
| Výrobce | NAREX Ždánice |
