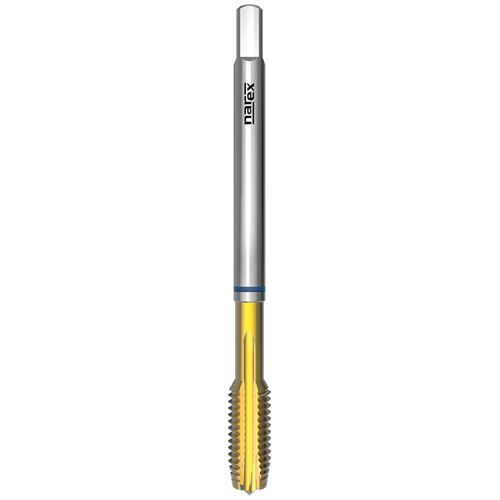

Závitník strojní s lamačem DIN 5156/B G3/4 A HSSE/TiN (3662)
Strojní závitník s lamačem
Za nákup tohoto produktu lze získat:33 bodů
Tento produkt lze získat za:3 343 bodů
Dostupnost:Skladem externě: expedice do týdne (> 5 ks)
Bližší informace o dostupnosti po
Katalogové číslo: 3662
Strojní závitník pro trubkový závit s přímou drážkou a lamačem třísek, DIN 5156, povlak TiN, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2, čistou měď a její slitiny s dlouhou vinutou třískou
Parametry:
Závit G: Trubkový závit válcový
Schema profilu závitu: 55°
Norma závitu: DIN ISO 228
Typ VA: Závitník pro nerezavějící oceli
Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSE
Druh povlaku: Povlak nitrid titanu
Norma závitníku: DIN 5156
Řezný kužel B: Délka 3,5-6 stoupání
Typ otvoru: Průchozí (délka závitu L > 1,5xd1)
Obráběné materiály:
| Skupina | Název | Řezná rychlost |
|---|---|---|
| P3.1 | Cement. a nitr. oceli <1200N/mm2 | 4-8 |
| M5.1 | Nerezavějící oceli 450-800N/mm2 | 8-12 |
| M5.2 | Nerezavějící oceli 600-1000N/mm2 | 5-8 |
| N9.1 | Měď čistá | 8-12 |
| N10.2 | Slitiny mědi s dlouhou třískou | 10-15 |

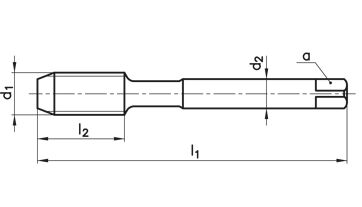

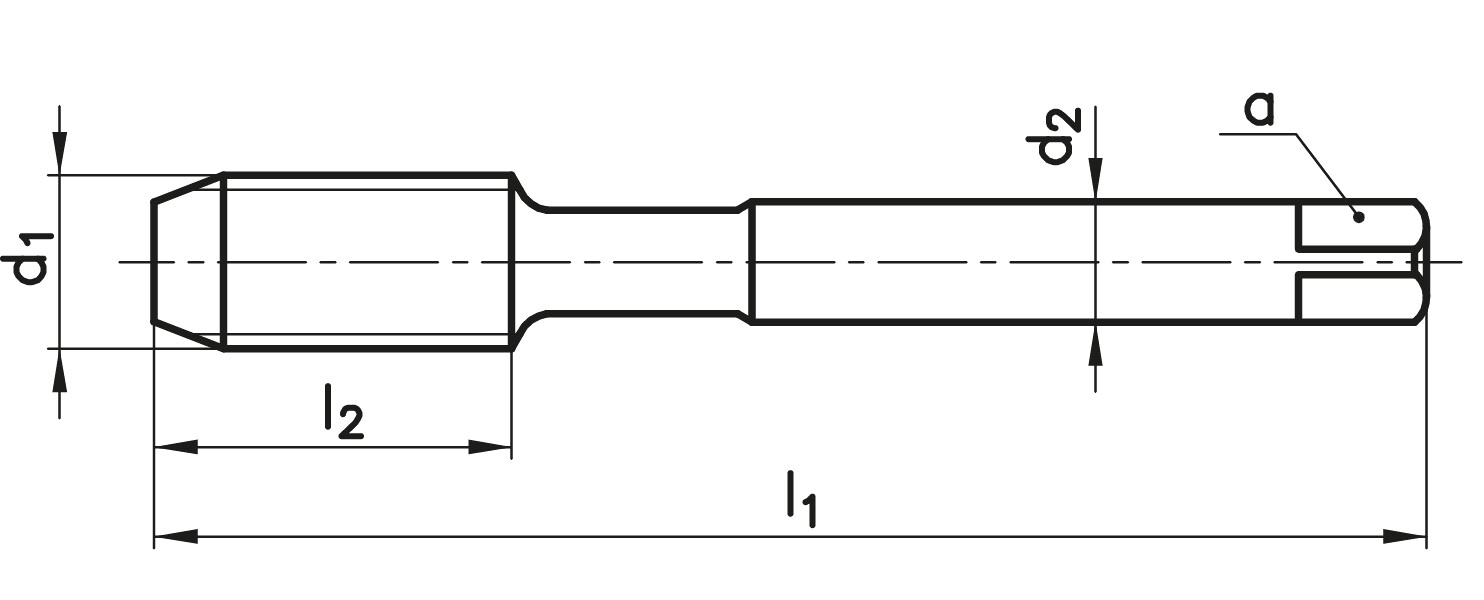

Rozměry výrobků:
| d1 | P | tol | l1 | l2 | d2 | a | otvor |
|---|---|---|---|---|---|---|---|
| G 1/8" | 28 | 90 | 20 | 7 | 5,5 | 8,8 | |
| G 1/4" | 19 | 100 | 21 | 11 | 9 | 11,8 | |
| G 3/8" | 19 | 100 | 21 | 12 | 9 | 15,25 | |
| G 1/2" | 14 | 125 | 24 | 16 | 12 | 19 | |
| G 5/8" | 14 | 125 | 24 | 18 | 14,5 | 21 | |
| G 3/4" | 14 | 140 | 26 | 20 | 16 | 24,5 | |
| G 7/8" | 14 | 150 | 28 | 22 | 18 | 28,25 | |
| G 1" | 11 | 160 | 30 | 25 | 20 | 30,75 | |
| G 1 1/8" | 11 | 170 | 30 | 28 | 22 | 35,5 | |
| G 1 1/4" | 11 | 170 | 30 | 32 | 24 | 39,5 | |
| G 1 1/2" | 11 | 190 | 32 | 36 | 29 | 45,25 |
| Obráběný materiál | P - Ocel, M - Nerez, N - Neželezný materiál |
| Celková délka [mm] | 140,00 |
| Materiál nástroje | HSSE |
| Norma | DIN 5156/B |
| Povlak | Ano |
| Průměr stopky [mm] | 20,00 |
| Průměr závitu | G3/4´´ |
| Řezná délka [mm] | 26,00 |
| Tolerance | A |
| Tvorba závitu | Strojní |
| Typ otvoru | Průchozí |
| Typ závitu | G, BSP |
| Vnitřní chlazení | Ne |
| Výrobce | NAREX Ždánice |
