Závitník strojní s přímou drážkou DIN 5156/C G1 3/4 HSSE (3002)

Name: Závitník strojní s přímou drážkou DIN 5156/C G1 3/4 HSSE (3002)
Brand: NAREX Ždánice
SKU: 041531614027000
Price: 5550 CZK
Availability: InStock

Závitník strojní s přímou drážkou DIN 5156/C G1 3/4 HSSE (3002) (1)

Strojní závitník s přímou drážkou

5 550 Kč 4 586,89 Kč bez DPH

Do košíku

Za nákup tohoto produktu lze získat:56 bodů

Tento produkt lze získat za:5 550 bodů

Dostupnost:Skladem externě: expedice do týdne (> 5 ks)

Bližší informace o dostupnosti po

Kód

041531614027000

Výrobce

NAREX Ždánice

Hlídací pes Tisknout Porovnat Potřebuji poradit Doporučit známémuPřidat k oblíbeným

Katalogové číslo: 3002

Strojní závitník pro trubkový závit s přímou drážkou, DIN 5156, vhodný pro konstrukční oceli, automatové oceli, slitiny mědi tvořící krátkou třísku, alternativně pro šedou litinu, slitiny hliníku s Si>10 %

Parametry:

Závit G: Trubkový závit válcový

Schema profilu závitu: 55°

Norma závitu: DIN ISO 228

Typ N: Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSE

Norma závitníku: DIN 5156

Řezný kužel C: Délka 2-3 stoupání

Typ otvoru: Průchozí (délka závitu L < 1,5xd1)

Typ otvoru: Neprůchozí (délka závitu L < 1,5xd1)

Obráběné materiály:

Skupina	Název	Řezná rychlost
P1.1	Konstrukční oceli <500N/mm²	4-6
P2.1	Automatové oceli <800N/mm²	8-10
K6.1	Šedá litina	7-10
N8.2	Legovaný hliník Si>10%	12-15
N10.1	Slitiny mědi s krátkou třískou	10-15

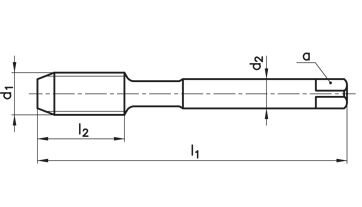

Rozměry výrobků:

d₁	P	l₁	l₂	d₂	a	otvor
G 1/8"	28	90	20	7	5,5	8,8
G 1/4"	19	100	21	11	9	11,8
G 3/8"	19	100	21	12	9	15,25
G 1/2"	14	125	24	16	12	19
G 5/8"	14	125	24	18	14,5	21
G 3/4"	14	140	26	20	16	24,5
G 7/8"	14	150	28	22	18	28,25
G 1"	11	160	30	25	20	30,75
G 1 1/8"	11	170	30	28	22	35,5
G 1 1/4"	11	170	30	32	24	39,5
G 1 1/2"	11	190	32	36	29	45,25
G 1 3/4"	11	190	32	40	32	51,3
G 2"	11	220	40	45	35	57,2
